Electronica y pickups Seymour Duncan

Hola compañer@s, puse esta consulta donde no tocaba, lo denuncie para que un moderador lo moviera pero aun sigue alli, la pego aquí a ver vuestras opiniones:

Tengo una pequeña duda y no se para donde tirar, tengo una pastilla Seymour Duncan Hot Rails y ayer se me ocurrió montarla en el puente de la Squier 40th aniversario, la guitarra de por si suena muy bien, pero me apetecía montar algo mas cañero, total que al final me he calentado y en vez de sustituir la pastilla del puente he decidido hacer un pickguard nuevo para cambiar uno por otro (el original lo dejo tal cual guardadito por si vendo la guitarra mas adelante) como ya tenia la pastilla HRails para el puente iba a coger otra HRails para el mastil y una Vintage Rails para el medio, 3 potes de 500k, uno de ellos Push/pull para poder convertirlas en single, y el condensador todavía no se si ponerlo de 22, 33 o 47mf, pero luego viendo videos y las mil y una he pensado en el medio poner una SSL4, entonces a nivel de electronica como lo hago? porque imagino que la ssl4 iría mejor con potes de 250k? Entonces se me plantean 2 o 3 escenarios posibles:

1 - HRails Puente / Vintage Rails Medio / HRails o Cool Rails en Mastil: Potes de 500k, el de volumen Push/Pull y condensador que valor le meto? Al poner los potes de 500k, cuando las convierta en single con el push/pull sonaran bien? O sonaran demasiado chillonas al tener los potes de 500k? , en caso de que sean chillonas entiendo que no vale la pena montar el push pull no…?

2 - HRails Puente / Ssl 4 en medio / HRails o cool rails en mastil: en este caso si pongo los potes de 500 afectara a la SSL4 haciéndola demasiado aguda? Pero si le pongo potes de 250 las otras dos sonaran demasiado opacas…? La misma duda, le instalo un push/pull para convertir en singles las otras dos o no vale la pena?

3 - Hrails Puente / Ssl4 en medio / Ssl4 o similar que me aconsejéis para mastil: En este caso como lo hago con la electrónica? Dos potes de 250 y uno de tono de 500k para la HRails? También este último con push/pull? Joer… que lio tengo

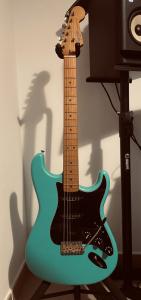

No soy de tocar metal ni con distorsiones exageradas, tampoco tengo un estilo definido y me gusta hacer de todo un poco, pero quiero algo que en un momento dado tenga mucha chicha y que tambien sea versatil, perdonad el tocho y gracias! Pongo una foto de la Squier, el pickguard lo he cogido en negro. Dudaba entre negro o blanco, pero en Amazon llegaba antes el negro.

No conozco las vintage rails pero las ssl4 son de alta salida. Yo probaria con los potes de 250 pero seguramente se te haga demasiado oscura y mas en posicion central, seguramente lo que mejor te funcione con todo sean de 500k. Yo tengo una ssl6 en posicion central con potes de 500 y para nada se hace aguda, todo lo contrario

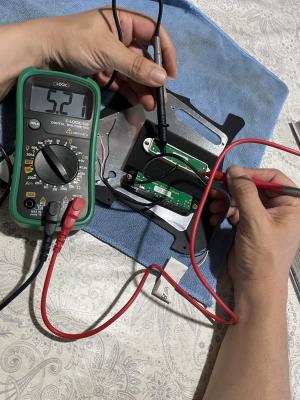

#2 Gracias por tu respuesta Felix, hoy me ha llegado la Vintage Rails y midiendo la resistencia con el multimetro veo que a diferencia de la Hot Rails, esta da un valor de 5,21k en cada bobina de las que debe llevar dentro, es curioso porque no hay una posicion donde sume las dos bobinas a diferencia de la HRails, cuando mides en esa otra da un valor de 17,10k y en cada bobina unos 8,5. Entiendo que el funcionamiento de la Vintage Rails es distinto, el diagrama que viene tambien veo que no indica la opcion de hacer Split Coil. No se que tal andará la pastilla esta en combinación con la HRails y en el mastil una CRails, estoy entre esto o montar una SSL4 en mastil o centro y la VRail o devolverla y montar 2 SSl4 en mastil y centro. No se que hacer…

Tengo entendido que la Vintage Rail tiene dos bobinas, pero cada bobina cubre solo 3 cuerdas. Teoricamente no deberias hacer coil split porque te quedas sin tres cuerdas.

Lo que si se puede hacer es un wiring serie/paralelo. En teoria en serie deberia dar mas salida.

#4 Ok, jeje, si ya tengo lio solo me falta hacer series en paralelo jaja, lo investigo, pero creo que finalmente devolvere la Vintage y montare dos SSL, la 4 en el mastil y en medio otra 4 u otra que me podais recomendar…

Bueno, leyendo y esperando vuestros comentarios hoy he escrito a atención al cliente de Seymor Duncan…. Y me ha sorprendido que a la hora me habian respondido, que eficientes la verdad, entre otras cosas os pego lo mas importante :

Thank you for reaching out, if you intend to split the bridge Hot Rails, I would recommend the RWRP model SSL4 in the Neck and the standard SSL4 in the middle, this provides some hum-cancellation between the middle and bridge positions with the split Hot Rail.

The Hot Rails were designed with 250k in mind and is what is recommended with them.
https://www.seymourduncan.com/single-product/sd-potentiometer
I would recommend a .022 uF tone capacitor. This offers a nice control as you roll back the Tone pot.
[img]If you went with something larger, like the other common .047 uF tone capacitor, you could roll off more top end more quickly for an overall warmer/darker tone. for the tone capacitor, we typically recommend .047 uF, this allows for a full warm dark tone when rolled all the way back. If you went for a smaller tone cap like a .022 uF, it would roll off less top end but give a bit more control across the rotation of the pot Para los que no sepan ingles viene a decir que si instalo la HRails con split coil debo montar la SSL4 rw/rp en el mastil y la SSL4 standard en el medio para conseguir la cancelacion del Hum entre la posición del medio y el puente con la Hot Rail en Split…. Vamos, que ya me ha acabado de liar mas, pensaba que la SSl4 rw/rp debia ir en el centro… ahora a ver como he de hacer el conexionado, que lio jajaja. Luego indican que los potes de 250 y los capacitores en función de como se prefiera el control de tono: 0.22 si se prefiere un mayor control del tono a lo largo de todo el recorrido del pote o 0,47 si se prefiere que en la zona superior del control tenga menos recorrido para pasar a un tono mas oscuro/calido. Tambien creo entender indica que con el capacitor de 0,47 se llega a un tono mas oscuro/calido al final del recorrido que con el de 0,22. Bueno, no se si os interesa mucho este tema, pero cualquier comentario sera bien recibido, saludos![/img]

Hola de nuevo, aquí sigo con mis rollos, pero esto ya va cogiendo forma y color, la idea es esta:

1- H Rails en puente.

2- SSL4 Tapped en mástil y medio, una de ellas Rwrp.

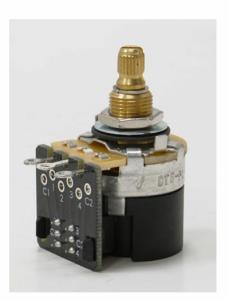

3- Potenciómetros de Stewmac Cts Push-pull, 1 de 500k para volumen y 2 de 250k para tono, condensador de 0,22. Como la foto que adjunto. Pedí un Dimarzio push pull pero me llegó y no me acaba de convencer, es muy largo pero estrecho, quizás sea cuestion estética solo, pero no me convenció.

Lunes llegan los potes y podré instalar ya casi todo, martes me llegara la pastilla del mástil, compre una ssl7 pensando que era tapped pero llegó normal y la he de cambiar.

La idea es hacer lo siguiente :

1- Push pull de volumen: Mod Gilmour, 7 combinaciones en total.

2- Con los 2 push pull de tono he de hacer split coil con la HRails y dividir las bobinas de las dos ssl, la version tapped trae un tercer hilo que permite la division de bobina, de esta manera las 3 pastillas trabajaran en torno a 5-6k. El único inconveniente es que uno de los dos potes convertirá dos pastillas a la vez y dudo como combinarlo, quizás mejor dejar en uno mástil y puente y pastilla central independiente, la otra opción seria un switch independiente para el Mod Gilmour dejando los 3 pots para la división pero no quiero romper la estética del golpeador, lo he descartado.

El esquema lo tengo claro pero aun me quedan unas dudas:

1- Le instalo un treble bleed? Veo que hay un montón de combinaciones distintas entre condensador y resistencia y no se cual podría ser mas conveniente.

2 - Con radio de 9,5 convendrían las ssl7 que son igual que las ssl4 pero staggered? Aun estoy a tiempo de cambiar las dos.

3 - Estoy todavía con la duda de si la HRails al ser específica de Bridge invierte las polaridades y cual de las dos bobinas dejo inactiva al hacer split, si la superior o la inferior, t si poner la ssl4 rwrp en el centro o en el mastil como me dijo el del servicio técnico…según el de Seymour mejor dejar activa la bobina superior de la HRails porque la inferior esta mas cerca del puente y el tono es mas agudo…si fuera una humbucker tendría mas sentido porque son dos singles juntas y queda mas cerca del puente la inferior, pero en una HRails la distancia entre bobinas es mínima.

Bueno, disculpad el tocho, cualquier ayuda será bienvenida, gracias!

Bueno, pues aqui como Juan Palomo: yo me lo guiso, yo me lo como jaja

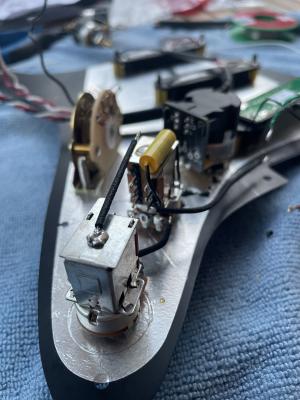

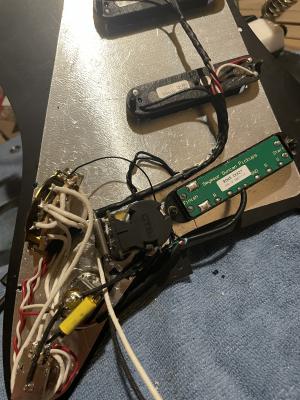

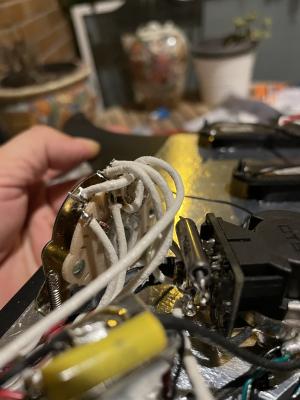

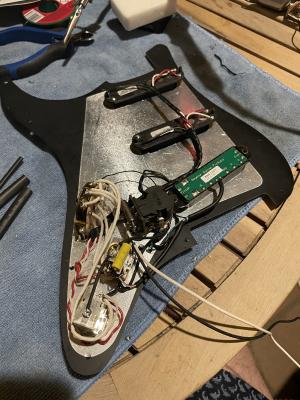

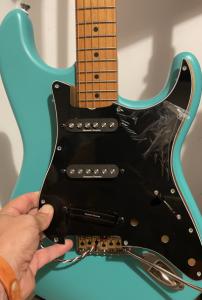

Finalmente ya tengo acabado el proyecto, a falta de ultimar detalles de ajuste, instale 2 SSL4, la HRails no me acaba de convencer el sonido, suena muy finita en comparación a las otras dos pero creo que es por falta de ajustar alturas, también he de ajustar el puente. Tengo una combinación de sonidos bastante amplia ya que hice el mod Gilmour, a través del pot de volumen que es push-pull (Cts Stewmack de 500k), split de la HRails y SSL4 del mastil mediante push-push en el primer tono, y split de la pastilla central en el segundo tono mediante otro pot push-push también, estos dos tambien de 500k, lo que estos dos no me gustan mucho es que quedan muy salidos tanto en posición de abajo y si aprieto para la división ya ni te cuento, mirare de ponerles otra tuerca por el interior para que queden mas ajustados al pickguard.

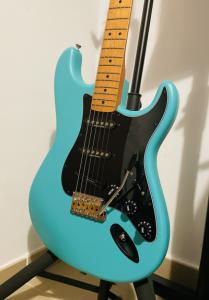

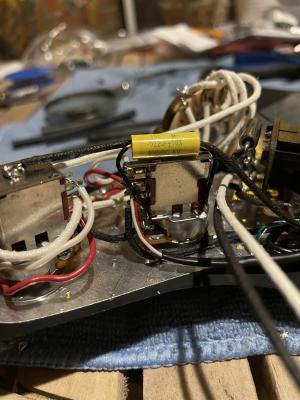

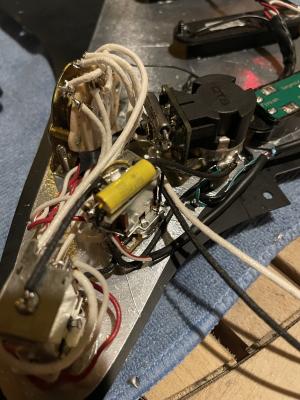

Las SSL4 en la posición de media bobina no creo que las use mucho, quizás me compliqué demasiado con la electronica, creo que si las hubiera dejado las 3 normales y el Mod Gilmour hubiera sido suficiente, pero hecho está y por suerte no he tenido que rectificar nada, al menos de momento, instalé finalmente los 3 pots de 500k, condensador de 022 y Treble Bleed compuesto de condensador de papel en aceite de 650nf con una resistencia de 150k, curioso porque puedo jugar con el volumen en casi todo el recorrido del pote sin perder agudos, siendo el pot logarítmico esperaba otro tipo de respuesta, he de investigar mejor este aspecto. El sonido en general no es ni estridente ni oscuro, muy equilibrado y potentorro, de momento muy contento. Os dejo unas fotos, un saludo!
