Embellecedor wah rojo dunlop impresión 3D ayuda/intercambio

Iván Jiménez
#1 por Iván Jiménez el 17/02/2025

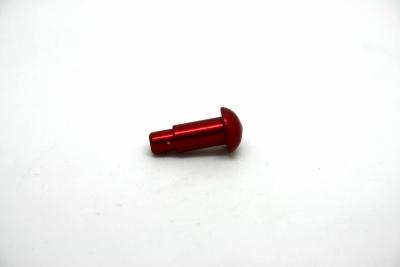

Hola a todos! Tengo dos wahs dunlop que les falta este embellecedor que os pongo en la foto.

Un amigo tiene impresora 3D pero no sabe diseñar la pieza y yo no tengo ni impresora ni idea de como funciona nada de esto... pero me dice que con el archivo del diseño puede hacerla sin problemas. Y mi pregunta es si alguien diestro en el diseño la ha hecho por algún casual para él o sabe donde encontrar el archivo por la red para poder fabricarla??

Si alguien se anima a hacerla, podríamos hacer un intercambio de conocimientos. Soy profe de guitarra y tengo partituras hechas por mi o puedo aclarar algunas dudas o lo que sea que pueda hacer.

Por otro lado tengo otro wah que si tiene la pieza original. Podría poner las medidas que hiciesen falta para copiarla. No debería ser muy dificil (aunque no lo se...) para alguien que controle del tema. Se que se vende la pieza junto con el switch pero me parece carísimo por un trozo de plástico...

Bueno, lo dicho, cualquier ayuda es bienvenida!
Archivos adjuntos ( para descargar)
Subir
1
OFERTAS Ver todas
  • -13%
    Fender LTD Am Pro II Cabronita
    1.929 €
    Ver oferta
  • -13%
    PRS SE Silver Sky Piano Black
    777 €
    Ver oferta
  • -8%
    Fender Tone Master Deluxe Reverb
    959 €
    Ver oferta
Tommy Blackbird
#2 por Tommy Blackbird el 17/02/2025
Ya que es una pieza sencilla geométricamente, tal vez puedas tomar medidas manualmente con un calibre para hacer un modelo de cero, que es relativamente sencillo. Mide el diámetro y longitud de ambos cilindros (la seta del final no creo que sea relevante), y luego lo trasladas a Tinkerkad, que es un sencillo editor 3D online. Te haces 2 cilindros concéntricos con las medidas y luego le añades la semiesfera.

Desde Tinkercad tienes funciones de exportación a formatos para impresoras 3D.
Subir
1
Andrés Vargas - chempi
#3 por Andrés Vargas - chempi el 17/02/2025
Hola si me colocas las medidas de la pieza, y fotos de esta desde varios ángulos yo te ayudo con el diseño 3d de la misma.

Necesitaria los diametros de los 2 cilindros inferioes y tambien el diametro de la esfera en su parte más ancha, en caso de tener algun orificio, tambien el diametro del mismo

Saludos
Subir
1
Iván Jiménez
#4 por Iván Jiménez el 17/02/2025
#3 Muchas gracias Andrés!

Te las coloco mañana en cuanto tenga un hueco!
Subir
Iván Jiménez
#5 por Iván Jiménez el 18/02/2025

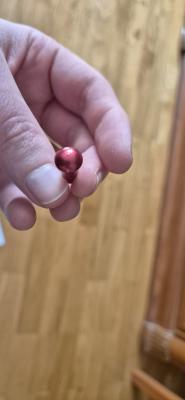

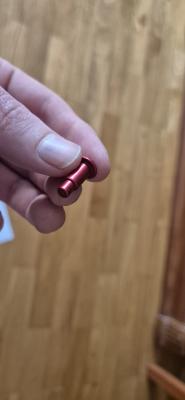

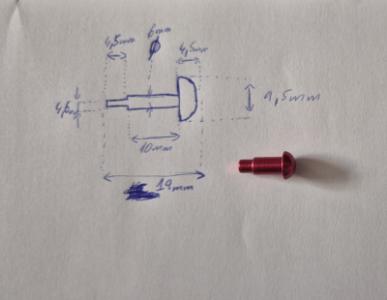

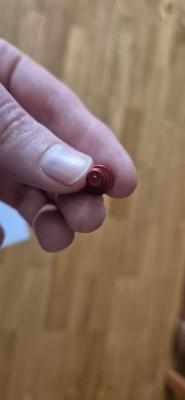

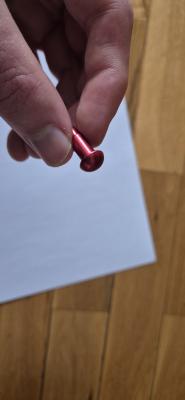

#3 Hola de nuevo Andrés! Te dejo aquí fotos del knob y las medidas! Si te falta alguna o no se entiende bien ya me preguntas lo que sea. Están todas en milímetros.

Muchas gracias de antemano!
Archivos adjuntos ( para descargar)
Subir
Andrés Vargas - chempi
#6 por Andrés Vargas - chempi el 18/02/2025
Excelente, con eso es mas que suficiente, en un momento saco el rato y te hago el diseño.

Saludos
Subir
2
Andrés Vargas - chempi
#7 por Andrés Vargas - chempi el 18/02/2025

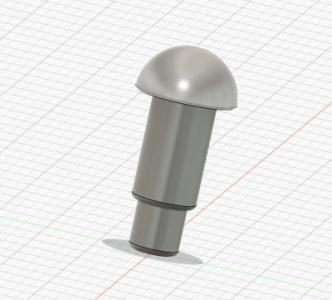

Asi va quedando
Archivos adjuntos ( para descargar)
Subir
3
Iván Jiménez
#8 por Iván Jiménez el 18/02/2025
#7 De locos compañero! Está de lujo!
Subir
davidplana
#9 por davidplana el 19/02/2025
También puedes pillar el switch entero nuevo, pero vale mas de 11€.... sale caro por lo que lo quieres..... pero si no te convence el impreso tienes una alternativa... jijij

https://www.amazon.com/Dunlop-ECB233-Original-Crybaby-Replacement/dp/B005GWLGDW

En Banzai estan sueltos un poco mas baratos

https://www.banzaimusic.com/Dunlop-Red-Mini-Switch-Cover.html
Subir
1
Andrés Vargas - chempi
#10 por Andrés Vargas - chempi el 19/02/2025
Te comparto el diseño en formato para imprimir.

Saludos
Archivos adjuntos ( para descargar)
dunlop v3.stl
Subir
2
Iván Jiménez
#11 por Iván Jiménez el 19/02/2025
#10 Muchísimas gracias Andrés! Reitero lo que te he dicho por privado! Cualquier cosa que necesites y que esté a mi alcance para devolverte el favor aqui estamos!

Para esto estan y tienen que seguir los foros!!
Subir
1
