Saludos compañeros
Hace poco adquirí un wah crybaby gcb95, el standard, para armar mi primera pedalera junto con otros pedales, como lo comento en este hilo:
https://www.guitarristas.info/foros/mi-pequena-pedalera-primera-despues-multiefectos/224680
Desde que compre el wah pensaba hacerle el cambio a truebypass porque la pérdida de agudos del wah no me gusta, entonces también adquirí un interruptor 3pdt para hacerlo.
En este hilo describo el proceso del cambio.
Utilice este tipo de conexión del interruptor para evitar los pops cuando se enciende el pedal.
Como el crybaby tiene conectado por medio de la placa la señal de entrada simultáneamente al buffer y al interruptor, toca buscar una forma de separar estas señales, normalmente lo que recomiendan es cortar la pista que conecta directamente la señal al buffer, pero yo opte por otra modificación para conservar intacta la placa, como lo mostraré adelante.
Acá esta el diagrama del wah, que se utilizará para identificar el punto de entrada de señal.
Empecemos con el proceso.
Lo primero es abrir el pedal a través de los 4 tornillos de la parte inferior.
[ Imagen no disponible ]
Se retira la tapa y se tiene acceso al circuito.
[ Imagen no disponible ]
Luego con la ayuda de unas pinzas o un llave se desenroscan las tuercas que sujetan los jacks de entrada y salida a la carcasa.
[ Imagen no disponible ]
[ Imagen no disponible ]
Luego se quita el tornillo que une la placa al wah y se sueltan los cables que sujetan el pcb.
Algo que me pareció curioso es que el switch original es un dpdt pero conectado de manera que forma un spdt, es decir con el switch de fabrica se podría hacer true bypass pero sin led de encendido apagado.
[ Imagen no disponible ]

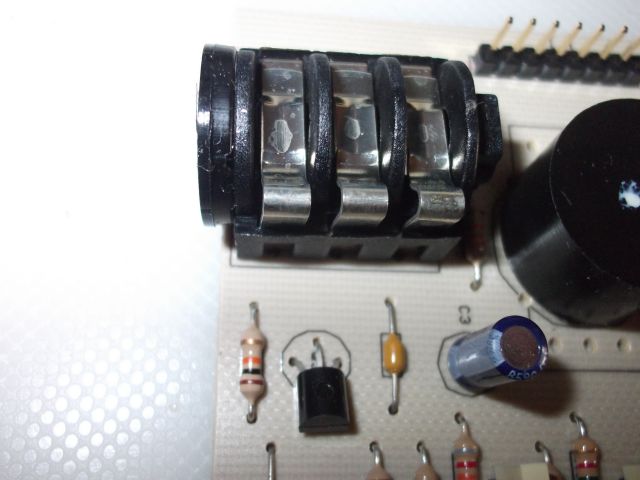

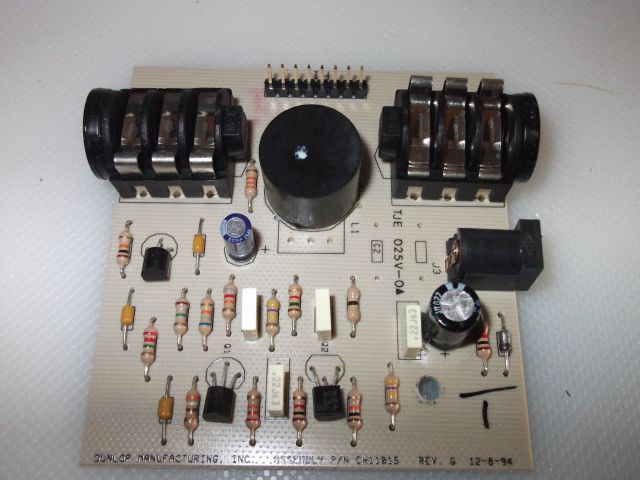

Adicionalmente aunque no se menciona en la información del wah este viene equipado con el inductor fasel rojo, acá les muestro el pcb por encima y por debajo
[ Imagen no disponible ]
[ Imagen no disponible ]
Para empezar a hacer la modificación debemos encontrar el punto de entrada de la señal al circuito del wah, como lo muestra el diagrama es a través de un condensador de 0.01 uF, este se encuentra al lado del jack de entrada, entonces el primer paso es desoldar este condensador rojo . Luego de quitarlo la placa queda así.
[ Imagen no disponible ]
[ Imagen no disponible ]

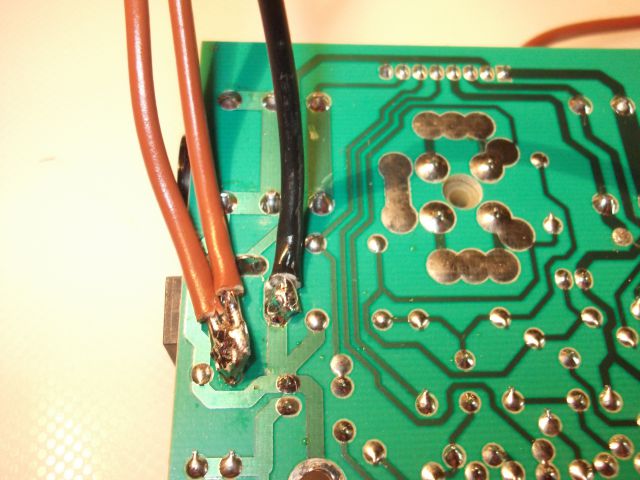

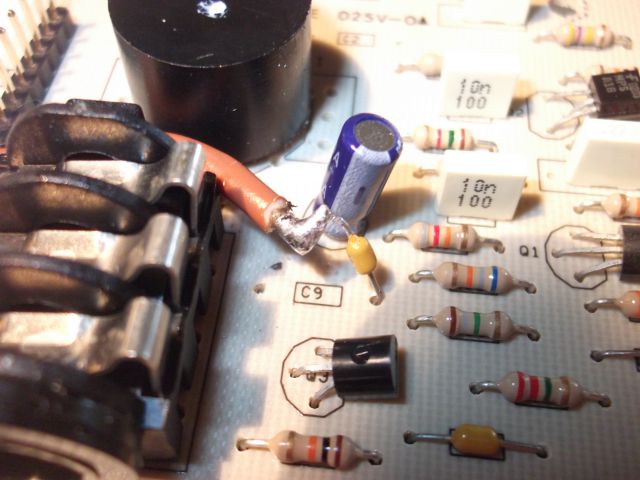

El condensador lo vamos a utilizar como punto de entrada al circuito, para ello vamos a doblar una de sus patas y soldar un cable naranja a esta, este punto será la entrada del efecto.
[ Imagen no disponible ]
[ Imagen no disponible ]
[ Imagen no disponible ]
Luego de tener el cable soldado lo vamos a soldar nuevamente pero de una sola de sus patas, exactamente al agujero inferior de donde estaba inicialmente, es decir una de los orificios originales del pcb va a quedar sin soldar (El que esta más cerca al jack), este es el que conecta el buffer directamente a la entrada, con esta modificación evitamos dañar el pcb y podemos hacer la modificación a true bypass.
[ Imagen no disponible ]
[ Imagen no disponible ]
[ Imagen no disponible ]
Como voy a instalar un led para indicar el estado de encendido o apagado, necesito conexiones a tierra y a 9V, para que el led funcione tanto usándolo con batería como con un alimentador externo, debemos soldar los cables a los puntos que muestra la siguiente fotografía.
[ Imagen no disponible ]
El paso siguiente es remover el interruptor antiguo, para ello con ayuda del cautin procedemos a desoldar todos los cables de este.
[ Imagen no disponible ]
Seguidamente se quita la tuerca que aprisiona el jack a la carcaza del wah, en estas fotografías se aprecia claramente que era un switch dpdt el original, este se puede reciclar para otro efecto.
[ Imagen no disponible ]
[ Imagen no disponible ]
Ahora insertamos el nuevo interruptor 3pdt en su sitio y lo fijamos con la tuerca respectiva. En este paso es muy importante verificar la altura del interruptor para que este sea activado fácilmente presionando el pedal del wah.
[ Imagen no disponible ]
[ Imagen no disponible ]
Para el led utilice un LED difuso azul, lo que hice fue soldar a la pata negativa una resistencia de 1/4 de W de 1 KOhm, y lo protegí con termoencogible.
[ Imagen no disponible ]
[ Imagen no disponible ]
[ Imagen no disponible ]
Ahora empezamos a soldar los respectivos cables al nuevo interruptor, primero vamos a hacer un puente entre dos patas, las que se encuentran abajo a la izquierda, este sera nuestro punto de conexión a tierra.
[ Imagen no disponible ]
Ahora soldamos el cable negro que se unió a la tierra del pcb en uno de los pasos anteriores a la pata que indica la foto.
[ Imagen no disponible ]
La pata que quedo libre del led (La que no tiene la resistencia) se suelda al cable rojo soldado al pcb que tiene los 9V, se protege con termoencogible, a la pata de la resistencia se suelda un cable negro y se protege con termoencogible.
[ Imagen no disponible ]
Ahora vamos a describir los cables que salen del pcb por medio del conector blanco
Cable verde: Jack de entrada
Cable Morado: Jack de salida
Cable azul doble: Salida del efecto del pcb
El cable naranja que soldamos al condensador es la entrada del efecto al pcb.
Para hacer la conexión true bypass necesitamos hacer un puente entre dos patas del interruptor y la entrada del jack, para ello vamos a soldar un trozo de cable verde al cable de entrada de jack y se deja la soldadura descubierta, lo dejamos listo para soldarlo más tarde.
[ Imagen no disponible ]
El cable naranja de entrada del efecto se suelda al punto de interruptor que se muestra en la siguiente foto.
[ Imagen no disponible ]
Ahora procedemos a soldar el cable verde que habíamos preparado con anterioridad, aprovechando el punto de unión creado con soldadura.
[ Imagen no disponible ]
El cable de negro unido al led lo soldamos a la pata superior disponible en el lado izquierdo del switch, el cable verde lo soldamos a la pata superior del centro, el cable morado a la pata de central de la izquierda del switch y finalmente el cable doble azul lo unimos a la pata superior derecha del switch, la foto muestra el switch soldado.
[ Imagen no disponible ]
Aca se muestra el diagrama de como van soldados los diferentes cables.
[ Imagen no disponible ]
Acá se muestra como queda todo ya soldado y el pcb en su sitio.
[ Imagen no disponible ]
Para poner el led en la carcaza, se escoge el punto donde se desea ubicar, se perfora el lugar con una broca de 5 mm con mucho cuidado, se inserta el led y se sujeta con un sujetador de led plástico. Asi luce el pedal después de poner el led en la carcaza y organizar los cables.
[ Imagen no disponible ]
Ya sólo falta ensamblar todo nuevamente, colocar el tornillo que sujeta el pcb, colocar las tuercas que sujetan los jacks a la carcaza y colocar nuevamente la tapa con sus respectivos tornillos.
Wah apagado
[ Imagen no disponible ]
Wah encendido
[ Imagen no disponible ]
Ya con esto doy por terminada la conversión del wah a truebypass,un saludo a todos desde colombia.
