Por donde empezar? Construcción de pedales.

#12

Yo lo primero que hice fue un kit. En este caso un Arrows de EQD (un mid Booster) para poner delante de un Big Muff y que volvieran los medios. Este kit me sirvió para hacerlo con el colega que me enseñó como se suelda.

Después de este pedal, me pase a la veroboard por una cuestión de que ahí, si existe esquema, cualquier pedal se puede hacer, no has de esperar a que las empresas de kits quieran hacerle un clon.

Yo empezaría realmente practicando soldaduras. Ir a una tienda con componentes electrónicos, coger un trozo de placa y unas cuantas resistencias y condensadores y ir soldandolos. Para coger mano.
Recuerda que básicamente para soldar la idea es que la punta toque la pista y el componente un segundo o dos y luego acerques el estaño a la zona, no acercar la punta al estaño.
Con los primeros transistores que vayas a usar (o chips o diodos) mejor usar zócalos, así te evitas quemarlos, yo no soy nada fan de los zócalos en los pedales, pero para empezar son siempre necesarios.

Lo importante en esto es armarse de paciencia y tener claro que, lo más probable, es que los primeros pedales no van a sonar y vas a tener que encontrar en que has fallado (lo cual te va a convertir en un experto en ver tus fallos y saber porque algo no funciona 😂😂😂)

Un soldador de los que venden por Amazon o el Lidl de estos que tienen regulador de temperatura te irán perfectos para empezar. No te hace falta más ni mucho menos (muchos de mis pedales fueron hechos con este tipo de soldador y sin problema).
Pero el estaño sí que ha de ser del que te digo porque sino vas a ver qué cualquier soldadura que hagas al mínimo tirón se va a descuajaringar, además hace que sea visualmente muy sencillo ver las soldaduras frías. Si se ven brillantes y plateadas, esa soldadura está bien. Si se ve más oscura, repasa esa soldadura porque lo más probable es que esté mal. En cambio con el estaño de ferretería todas te van a quedar así más oscuras.

Muchas gracias, ya sabéis que cualquier consulta sobre el tema yo intento contestar lo mejor que puedo 😂😂. Sino por aqui, por Instagram o, ahora que estreno página web, por allí.

¡¡¡A meterle chicha!!!

Hola,
Primero advertirte que el mundo DIY en pedales (Ya no te cuento en amplis) es peor que la droga xD, sobre todo si el primer pedal que montes, funciona a la primera o casi a la primera. Yo he montado muchos pedales que luego no he usado, simplemente por el placer de montarlos, ver somo suenan y  ... al armario directamente y ahí están (algunos acabo regalándolos a amigos)

Después de la broma, vengo a aportar un poquito si es posible. Mi consejo es que empieces con un kit, algo sencillo (Un booster, un fuzz de silicio... ) de los que venden en Musikding. Son kits de muy buena calidad, la placa tiene cierta calidad y los componentes están bien. Es más, no tendrás ni que taladrar caja por que ya te la venden con los agujeros (a no ser que tengas espacio para taladrar y brocas de paso).

Respecto al soldador, como te dice el compañero PPPC, más que el soldador es el estaño. Un estaño con algo de plomo te garantiza soldaduras mejores si no tienes experiencia o un buen soldador (o ambas).

Siguiendo con el tema de soldadores ... en lo personal yo obviaría soldadores genéricos. Para un apaño te valen pero la mayoría tienen unas puntas que son un desastre, las puntas no se calientan uniformemente y esto hace que soldar sea más complicadillo, etc. Yo recomiendo siempre el JBC 30S un soldador que si lo cuidas, te durará años y años. Es un clásico en aulas de FP (yo tengo uno desde hace más de 30 años y ahí sigue. Sí, cuestan 50€ pero es un soldador para muuuuuuchos años. También los tienes de la marca Weller por ejemplo, otra marca de referencia y calidad.

Otros útiles interesantes para soldar: Una esponjita, agua destilada (la de la plancha) y un soporte para el soldador. El agua destilada es para mojar la esponja y limpiar la punta del soldador a cada soldadura o varias soldaduras de seguido y sobre todo al finalizar. El soporte, para no dejar el soldador encima de la mesa ya que puedes quemarla aunque éste no esté en contacto directo con al mesa.

Otro aspecto importante es que aprendas a soldar y personalmente lo haría antes de empezar a soldar placas de kits. Cómprate una placa de agujeros o tiras (perfboard o tagboard que les llaman) y suelda componentes indiscriminadamente. Aprende a doblar los termianales de forma adecuada, a insertarlos, soldar, cortar terminales sobrantes, pelar cables, pre-estañar las puntas de los cables, soldar los cables...etc. Con que le dediques unas horas le irás cogiendo el truco rápidamente si tienes algo de mañana. Esto te garantizará un trabajo final de mucha mejor calidad y te evitará errores de soldaduras frías, levantar pistas de las placas (algo habitual si no tienes experiencia, por lo que tendrás que comprar una placa de nuevo o apañártelas para arreglarla), cortocircuitos, etc que... de buenas a primeras pueden ser un gran dolor de cabeza si no tienes experiencia y pueden hacer que te frustres y dejes de soldar o proyectos a medias.

Tampoco hay que olvidarse de un pelador de cables y unos alicates de corte y de punta plana, esenciales. Puedes comprarlos en cualquier ferretería. Y si ya tienes otro útil que se llama tercera mano, te será muy útil para aguantar cables para estañar las puntas, aguantar la placa para soldar, etc ...

Resumiendo y bajo mi punto de vista:

• Kit de pedal de Musikding (por ejemplo), algo sencillo que creas pueda serte útil.

• Bobina de estaño de 100g (por ejemplo) y 1mm de grosor yque contenga plomo, un 60/30 estaría bien.

• Pelacables.

• Alicates de corte y de punta plana.

• Una placa de puntos o de tiras.

• Un puñado de componentes genéricos (Resistencias, condensadores, algún transistor... ) para practicar antes de montar el kit.

• Soldador (un JBC 30S o un Weller de la misma potencia, unos 25W/30W)

• Un soporte para el soldador.

• Esponjita de limpieza.

• Agua destilada.

• Tercera mano (opcional).


Y ya, por último, si quieres que las soldaduras queden perfectísimas una vez hayas cogido soltura, si haces las soldaduras con FLUX (pasta de soldar)  sería perfecto. Esto no es más que una pasta/gel que hace que la soldadura sea más rápida y eficiente ya que permite que sólo se caliente la zona de la punta del soldador de forma local y facilita la transmisión de calor.

Al principio parece mucho desembolso, pero creéme que si luego continuas, no lo es ya que la mayoría del material que más dinero te va a costar ya lo tienes (soldador, estaño,etc).

Saludos y suerte!

#13   #14 muchísimas gracias a los dos.
Voy a seguir vuestros consejos, y me pillaré un kit.
Estoy súper motivado con este tema, pues estudie algo de electrónica y este mundo me apasiona. Desde poder hacerte tú propio pedal, hasta el arte de este, etc...
Es algo súper creativo 😃
Me armaré de paciencia y iré probado.
Voy a tirar por algún Booster o similar.
Aunque sea aburrido, pero probaré y voy a probar también lo de el arte de la caja.
Que pintura me recomendáis?
Cómo ponéis las letras/ logos/ dibujos?
Cómo veréis estoy muy 🌿 verde.
Jejeje

#15   Primeramente muchos ánimos, como dices, esta parte del mundo de la electrónica es muy bonito ya que con pocos recursos puedes tener unos resultados relativamente rápidos y usables.

El apartado del serigrafiado, pintado, etc es bastante amplio ya que aquí cada uno aplica la técnica (o la inventiva en muchas ocasiones) con la que más a gusto está o directamente la que puede implementar de manera satisfactoria.

Hay muchísimas maneras:

• No decorarlo (minimalista al máximo)

• No decorarlo y pulir el aluminio acabando con unas capas de laca transparente (spray).

• Usar un rotulador (ojo por que aquí aplicar laca en spray puede eliminar los rótulos debido a los disolventes de la laca en srpay)

• Puedes usar una DYMO.

• Grabado con punzones de letras (luego se le da capa de pintura acrílica a spray, se lija para eliminar la pintura de la superfície y quede la que se ha colado en las letras grabadas) y finalmente se le da unas capas de laca transparente (en spray).

• Hay quien los pinta a mano (Al estilo ZVex) y los acaba con unas capas de laca transparente (spray).

• Hay quien imprime los decals en papel transparente adhesivo y luego los acaba con unas capas de laca transparente (spray).

• Puedes imprimir un vinilo adhesivo y acabarlo con unas capas de laca transparente (spray).

• Hay quien compra las cajas de colores y luego finaliza con la técnica del decal ...

• Hay quien pinta la caja con pintura acrília en spray, pone los decals transparentes/translúcidos y los acaba con unas capas de laca transparente (spray).

• Puedes utilizar recortes de revistas, etc para decorarlo (tipo collage) y acabarlos con unas capas de laca transparente (spray).

• También puedes darle un acabado final con epoxy transparente.

• Se pueden hacer grabados a láser.

• Puedes grabar tu dibujo con ácido de atacado para placas de circuito impreso.

• Etc, etc, etc ...


Es casi un apartado más de imaginación aplicadas a ciertas técnicas ya conocidas, es algo muy personal.

Saludos!

#15
El tema decoracion es lo que mas pereza me da normalmente.... He probado de todo

-Si tengo el dia muy perezoso, dejo la caja  sin pintar y le pongo tiras de DYMO de las antiguas, con relieve. Queda muy vintage
-Tengo algunos pedales decorados a base de rotuladores indelebles. Bastante cutres.
-Particularmente me gusta mucho el resultado del "etching", o sea atacado con acido combinado con pintura, pero aun no he conseguido un proceso fiable... hay que pulir muy bien la caja, luego aplicar toner o parecido, y atacar con acido.
-Para el ultimo pedal que me monte compre una caja ya pintada (primera vez que lo hago), y utilice un decal al agua. Este era un kit de Musikding, aunque no acostumbro a comprar kits, esta vez me daba pereza hacer la placa asi que compre todo el kit. Ha quedado bastante resulton. Aqui unas fotos.

#16   #17 muchas gracias.
Lutop, conoces alguna página para comprar "decal al agua"? Fuera de AliExpress o así. Gracias.
Por cierto el pedal muy guapo, ese es más o menos mi estilo.

jaimebcn escribió:

Hay quien imprime los decals en papel transparente adhesivo y luego los acaba con unas capas de laca transparente (spray).

Está es otra de mis opciones. Por lo menos de momento.

Yo suelo pintar primero la caja con pintura en aerosol. El hammertone o martelé según el tono que use, a veces en rodillo. Más que nada porque colores como el rojo es difícil de encontrar.

Aplico las capas necesarias para que cubra bien, después hago el diseño del decal (ojo cuidado, mejor el decal para impresoras laser, en caso de comprar el otro recordad FINA CAPA DE LACA O BARNIZ TRANSPARENTE ENCIMA DEL DECAL, SINO AL PONERLO EN AGUA SE DILUIRÁ COMO LAGRIMAS EN LA LLUVIA EL DIBUJO).
Yo voy a un sitio relativamente cerca de casa que me imprimen en láser sobre el papel que uso de decal (el de Amazon Prime, no hace falta buscar mucho más).
En láser el blanco no se imprime así que lo que lo dejes en blanco será transparente. Normalmente los decals funcionan mejor sobre colores claros y el dibujo en negro aunque se pueden hacer diversas historias.

Cuando la pintura está seca, pones el decal. Que es como una calcomanía, recortas, pones al agua (yo suelo echar un algo de vinagre blanco, el de limpieza, que es lo mismo que te venden por un pastizal en las tiendas de maquetas para difuminar un poco los bordes de los decals) y lo coloco sobre el pedal asegurándome de que no queden burbujas entre la caja y el decal. Lo dejo secar.

Después unas capas de barniz (más bien finitas) cuando el decal ya está seco.

Y cuando el barniz seca, ya puedes trabajar con el pedal.

La serigrafía mola mucho pero es útil cuando tienes un modelo con siempre el mismo dibujo y espaciado y vas a hacer bastantes.
Sino tardas mil haciendo las planchas para solo un pedal.

#18
Sinceramente no recuerdo donde compre los mios, si en Ebay o en Amazon... son para inkjet porque no tengo laser color, asi que tengo que hacer lo que dice Hector, pintarlos con laca antes de aplicarlos.

EDITO: He encontrado donde lo compre. En Amazon, este producto:

https://www.amazon.es/gp/product/B08N4CY1JS/

Aunque no se si es bueno o malo... Si lo vas a barnizar despues funciona bien, pero lo intente usar en una pala de guitarra sin hecharle laca despues y acabo despegandose a los cuatro dias.

Yo he hecho unos 5 ó 6 y casi todos de kit o comprando la pcb y los materiales por separado aunque alguno (muy sencillo) como el bass fuzz lo he intentado en veroboard con desastrosos resultados, jeje.

Para la decoración he tirado varias veces del método que dice el compañero Pppc (pintura en spray + decal + laca en spray) y un par de veces grabando el aluminio directamente pero con electrolisis en vez de con ácido, quedando bastante curioso el resultado.

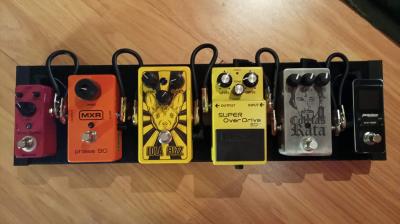

El amarillo de la foto es un Big Muff en honor a mi perra y el gris es un Rat grabado por electrolisis con la coña del mote que se utilizó para el pobre Pablo.

#22 gracias por el link de Amazon.

Luismi escribió:

Para la decoración he tirado varias veces del método que dice el compañero Pppc (pintura en spray + decal + laca en spray

Gracias también Luismi, creo que es de momento mi método, más asequible para el arte.
Gracias Pppc , por los consejos " maestros".
Por último, y para no marear al personal, me faltaría saber, que tipo de laca utilizáis?
Una genérica de una tienda de pinturas, o algo más concreto?
