Los del foro nos vamos a currar un clon del jcm800 a 18w

Ted
#265 por Ted el 07/09/2019
Si se hace otra remesa de pcb quiero otra para un amigo. Que asi los montamos a la vez y nos sera mas facil
Subir
OFERTAS Ver todas
  • -17%
    PRS SE CE 24 BR
    622 €
    Ver oferta
  • Harley Benton ST-20HSS SBK Standard Series
    111 €
    Ver oferta
  • Harley Benton DNAfx GiT
    139 €
    Ver oferta
Ted
#266 por Ted el 07/09/2019
Y hablando de componentes. Quitando la r1 que es de 5w ceramica. En la pcb marca las r8 y r13 tambien de 5w (entiendo que seria ceramica,no?), y las r6,r7, r10, r14 y r15 de 3w, pero lespaul comentaba que el pondria todas de 2w menos r1. Entonces mejor poner los valores de la pcb o con 2w seria suficiente?
Subir
Lespaulhc
#267 por Lespaulhc el 07/09/2019
Con 2w es suficiente.
Subir
1
Lespaulhc
#268 por Lespaulhc el 09/09/2019
Bueno ya tenemos todos las placas yo mañana me llegan los componentes casi seguro y el miércoles me pongo a ello...haber si funciona o me da una ostia de 350vdc...jeje.
Subir
Kenworht
#269 por Kenworht el 10/09/2019
Es como un toro.. Como diría Jesulin..
Jajajaja.
Subir
Lespaulhc
#270 por Lespaulhc el 10/09/2019
Jejejeje
Subir
princi
#271 por princi el 10/09/2019
Si, pero al toro le ves venir,,, jajajaj
Subir
Lespaulhc
#272 por Lespaulhc el 10/09/2019
Pues nada aun sin el paquete por culpa de dhl ya me ha costado mas en ooamadas que lo que vale el envio...
Subir
Lespaulhc
#273 por Lespaulhc el 11/09/2019
Bueno hoy me disponia a hacer 100kms para buscar el paquete de componentes asi hoy lo montaba pero esta cerrado asi que sigo sin poder hacer el proyecto haber si mañana lo tengo ya de una p vez.
Subir
Lespaulhc
#274 por Lespaulhc el 13/09/2019
Mañana me pongo con el montaje
Subir
Lespaulhc
#275 por Lespaulhc el 14/09/2019
Bueno empezamos a soldar...

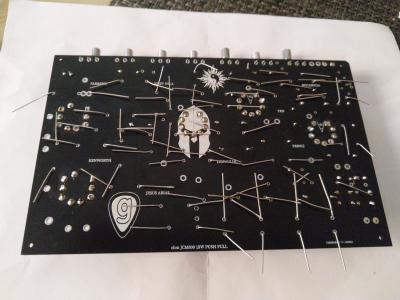

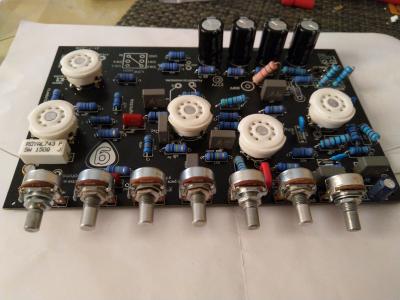

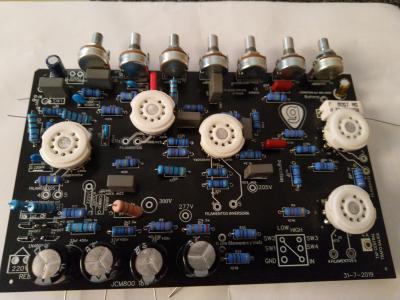

Unas imágenes.
Archivos adjuntos ( para descargar)
Subir
Lespaulhc
#276 por Lespaulhc el 14/09/2019
Hay que ser cuidadoso al soldar por atras necesitais un soldador de punta fina se solda bien.los pads son finos.
Pero lo justo para que los componentes queden bien.los pots alguno cuesta un poco de entrar hay que presionar y quedan perfectos.ahora voy a por los cables..compre hilo 0.25mm para todo es suficiente .switch filamentos..jack de salida input y 220v.etc.comprar vari9s colores y a pin4 valvula y pin 5 poneis colores diferentes asi al trenzarlos sabeis cual es cual.
