Los del foro nos vamos a currar un clon del jcm800 a 18w

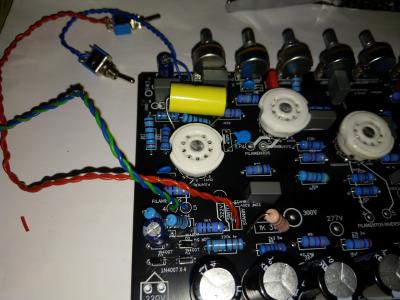

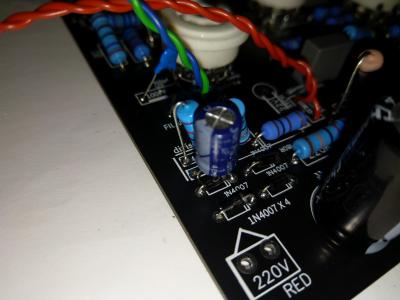

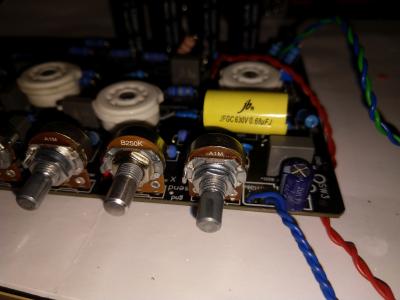

Aqui podeis ver eo bosst o engel switch del previo jcm800...el capacitador amarillo es el 680nf es mas grande que la pcb pero es de los buenos y los cables trenzados del stanby(anula la corriente)y pin 4 y 5 de una valvula(filamentos) pin4 puse un color y pin 5 otro.el 1uf de la zona del previo lo puse electrolitico pero puede ser de poliéster a 400v.si lo poneis electrolitico mirar la zona gnd es asi como la foto yo lo puse de 450v.

Imagenes

Imagen

Ser generosos con los hilos luego para cortar estais a tiempo.

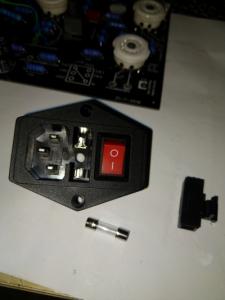

Enchufe general ahi monto los trafos etc osea roda la corriente de 220v.Van muy bien estos conectores con interruptor fuse(vienen 2)y enchufe con toma tierra.y la parte de las mas complicadas de el previo el hi low con switch 6pin de palanca.Aki se usa cable apantallado .y del mismo switch se saca el input para guitarra.

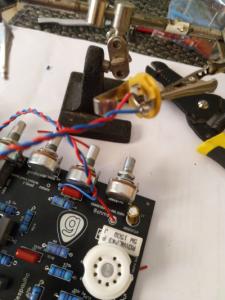

Este jack es el que sale al altavoz y se une con el trafo salida y con 1 pin de masa de la pcb y eso que pone conectar al + del cono(pcb)8 ohms.
De momento se solda asi luego faltan los secundarios del trafo al jack.como veis cojo el cable azul de la pcb(gnd) y el rojo...el rojo es el positivo del jack y el azul el gnd del jack e pcb.

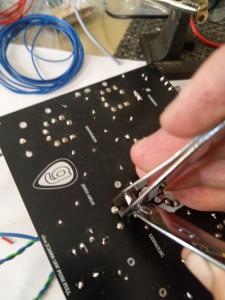

Para los picos soldados utilizo un cortauñas

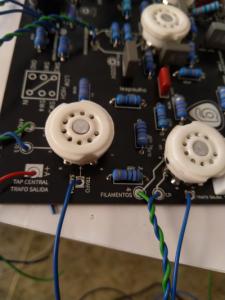

Aqui la parte que es el primario del trafo salida el +A(rojo)y los laterales pin 7 de los el84(azules) estos se soldan al primario y el tap central el +A.

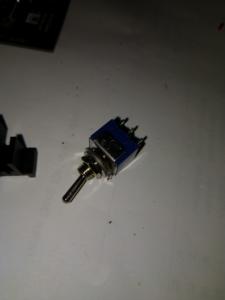

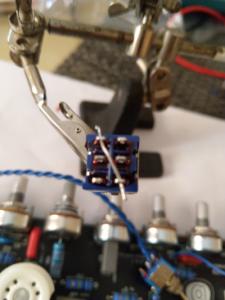

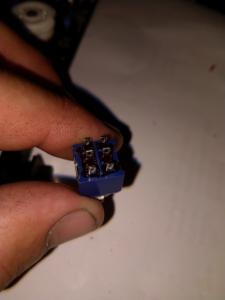

Ahora voy a por el las engorroso el hi low del previo.y el jack input.con switch 6pin.os puse la imagen antes del switch.de palanca.

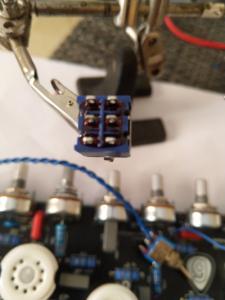

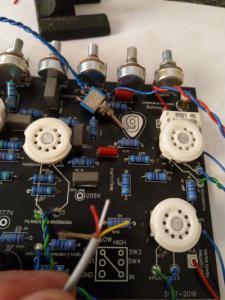

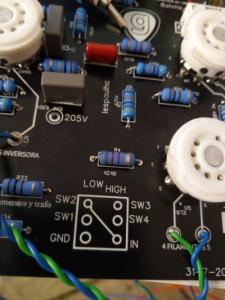

Aqui os guiais por el esquema de la pcb y poneis el switch hacia abajo.podeis ver mi cable es de 3 hilos y masa.ahora pues seguir los pasos.sw2 e in se pone un trozo de cable o como yo pongo restos de resistencias hierro.

Imagen

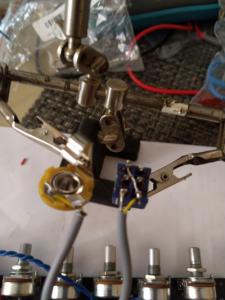

Bueno ya veis igual que el esquema de la pcb abajo el in y masa y el jack de guitarra input.y el puente ya solo quedan el sw1 sw3 sw4 y gnd a pcb.
