Más avances!
Hace unos días ya contaba que estuve probando el ampli con la pastilla colocada, y dando longitud a los cables.
Bueno, pues me encontré con un problema, y es que cuando medía con el multímetro la resistencia de la pastilla suelta, me daba una lectura correcta, pero era soldarla a las patillas del jack de entrada del ampli, y dejar de dar lectura. Me daba cero chicha!
Total que metiendo un jack, funcionaba, pero sin el, no. Conclusión: el jack hembra que trae el ampli es de esos jack switch, que si no hay nada metido, no funciona el circuito.
Solución:
Vi que la patilla 1 era tierra, la 2 punta, y la 3 punta también, y que cuando no había nada metido, la 2 y la 3 daban continuidad. Pero si veis el circuito, la 2 está conectada a la 1, a tierra, de forma que sin nada dentro, sin jack macho, la punta y la tierra están conectadas, lo que anula la salida de la pastilla. No hay sonido!
Cuando se mete un jack macho, este separa la patilla dos de la 3 y la dos pasa a ser solo tierra, separandose tierra y punta, como debe ser.
Total, que lo que hice fué quitar el estaño de la patilla dos para que no hiciese contacto con tierra y solucionao, cuando no hay nada es punta (pues toca por dentro a la 3), y cuando hay jack, pues se queda aislada.
Tras ello, al lío con el resto!

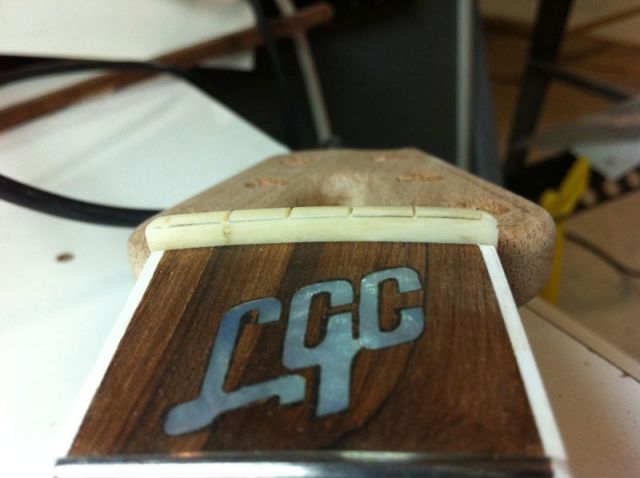

Hice la cejuela, aunque pendiente de dar la altura definitiva a las cuerdas. Eso lo haré cuando ajuste.
Y en vista de que no me llega el puñetero plástico para el golpeador, ya lo único que me queda es darle el acabado, así que a ello me he puesto:

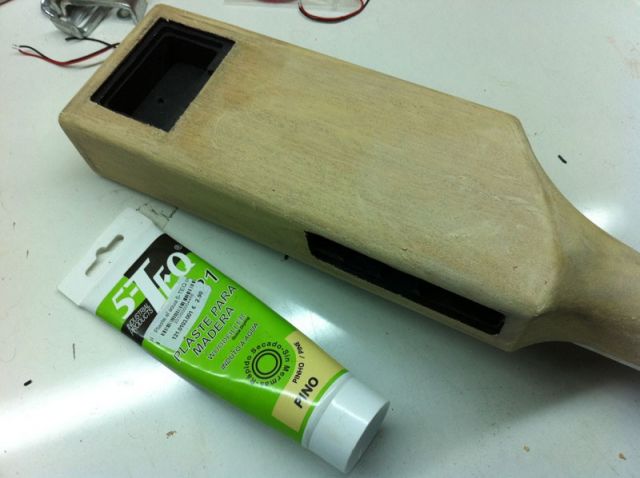

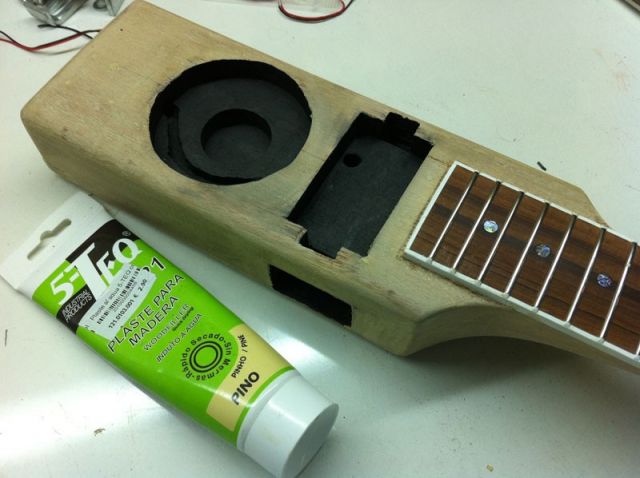

Primero, masilla tapaporos, que la caoba es mu maja pal sonido, pero tiene más agujeros que la economía griega...!
Así que aplicada con paño húmedo...
Y os preguntaréis... ¿por qué de color pino? pues porque es la que tenía a mano... además, se va a tapar por el color luego...

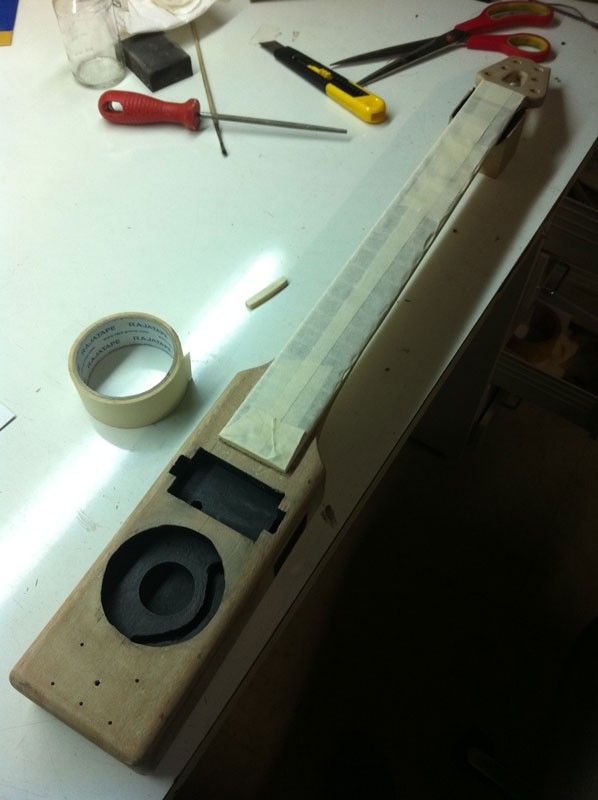

Esta masilla seca rápido, así que en un par de horas, lijadita con 320, y enmascarado del mástil:

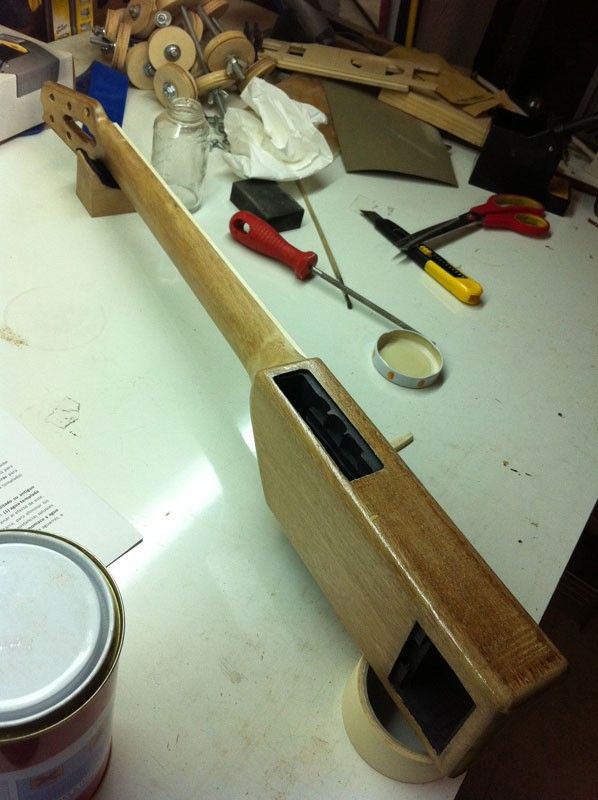

..., y a darle a la selladora nitro. Esta vez la he aplicado a brocha y muy diluida, para evitar meter una capa demasiado gorda...

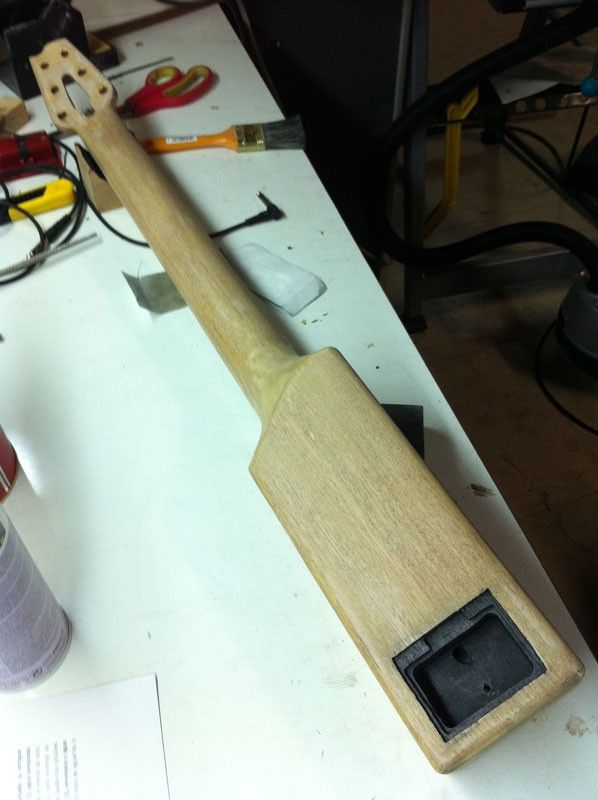

Una capa, la que se bebe la madera...

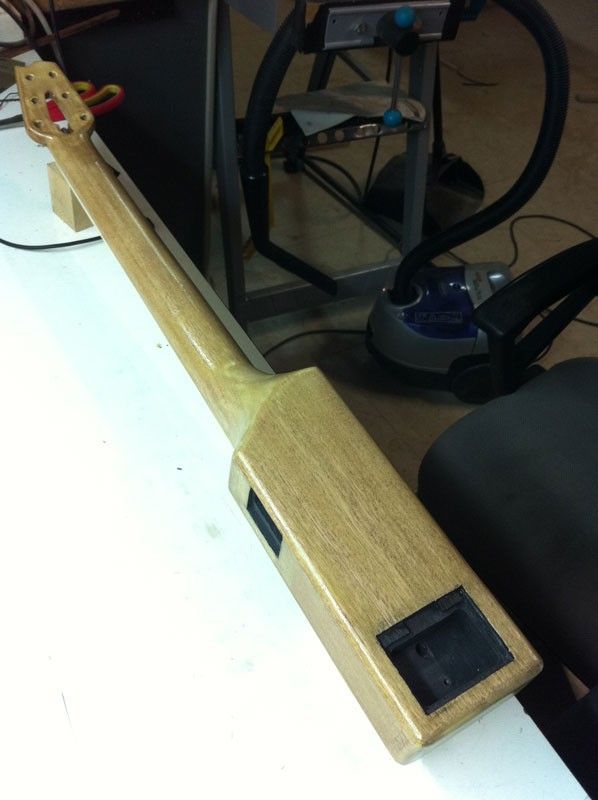

Y tras un par de horas, otra que cubrió de verdad (fijaos en el brillo...)
Tras un día de secado, lija de nuevo con 240 primero y 320 después, para dejarla bien suave.
Y hala, a dale color!

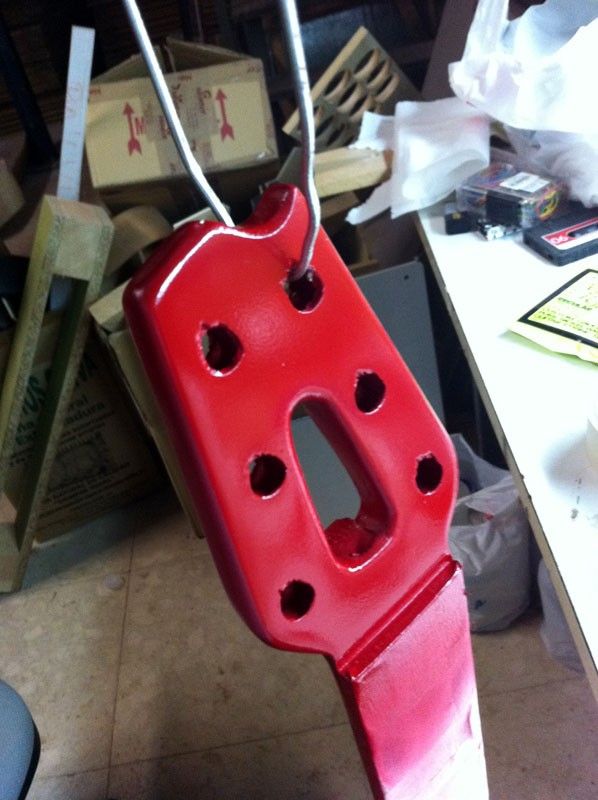

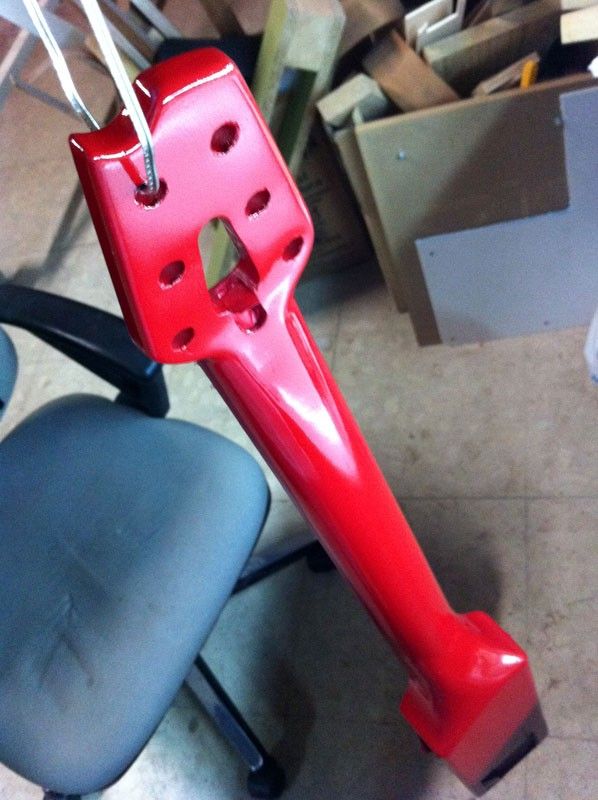

El color es laca nitro roja rubí en spray, que es lo más parecido que he encontrado al rojo del ampli marshall que he usado. No olvidéis que varias partes del plástico de este van a estar ahí... así que mejor todo del mismo color, no?

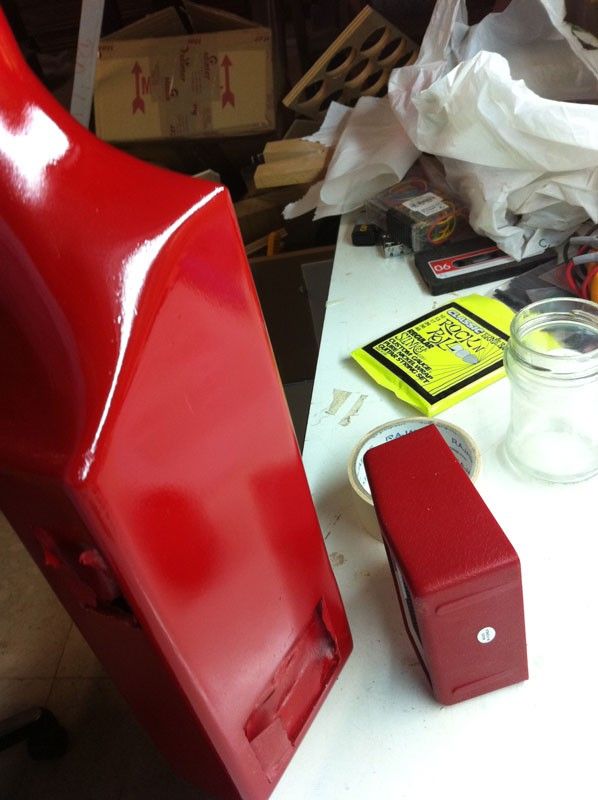

Y así la tengo, secando para empezar a darle unas capitas de laca nitro transparente para sacar brillo de verdad al palito de música...
Hasta pronto!
