JFet/Mosfet High Gain Engl3 preamp DIY

#24

Entonces me espero, me interesa el noise Gate.

Muchas gracias!!

Esta noche le doy un repaso y voy a intentar tenerlo para mañana ; )

#26

Por mí no te des prisa. Puedo practicar con otros antes. Quiero hacer el de Dr. Boogie pero no sé cómo imprimirlo pues es un archivo se imagen.

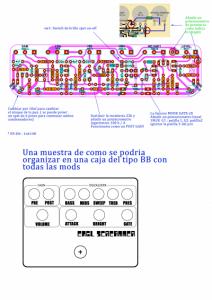

Bueno aquí está la versión final. El pdf tiene el circuito listo para imprimir y la imagen el layout con los valores de los componentes, las mods y un pequeño esquema de como organizar los potenciometros en la caja. Espero que sirva. PD : Hay alguna forma de poner esto en el primer post del hilo??? ya no me deja editarlo : (

Gracias por el aporte. Me lo guardo para hacérmelo.

Un saludo

Hola
Podrías aclarar lo de sustituir la resistencia de 22k y añadir un potenciómetro, donde apunta la flecha hay dos resistencias de 22 y supongo que será sustituir una de ellas por un potenciómetro.
Muchas gracias por el curro que has compartido.

Hola Jon, sí es justo a la que apunta la flecha. De las 2 que hay, la de abajo. Quitas la resistencia y metes el potenciometro. Un cable al pin2 el central y el otro al 1 ( igual que el pot de presencia pero sin añadir el condensador). Es un placer compartirlo, espero que os sirva. Saludos!

Bueno pues aquí está. Os dejo un video de como suena la bestia. Lo tengo montando en una caja " provisional" de cartón xD todavía no le he añadido la noise Gate pero creo que he dado con la solución cuando lo tenga lo confirmo.

Usar unos cascos para escucharlo para que se aprecie mejor el tono. Como podéis ver soy un auténtico muñón tocando, no esperéis una sacada de pijo solo son un par de acordes probando las configuraciones.



Todavía quedan un par de retoques cómo modificar los valores del attack a ver si se aprecia mejor o quitarlo xk tal cómo está no se aprecia cambio. Saludos!

Estupendo!

Con cascos se aprecia mejor el tono. Hay PCB ya para transferir?

Un saludo Crack

Llegamos al final de esta aventura!!! por fin, todo listo y funcionando. ( Sí, incluso la noise gate!) Al final lo conseguí con el primer esquema. Subo aquí el layout final, como va todo cableado, componentes y demás y un pdf con la pcb lista para imprimir ( sin modificar el tamaño ). Saludos! Solo siento que hay quedado el hilo tan desordenado y con tantas versiones, a ver si un mod se arrima y se puede editar el primer mensaje con toda la info correcta y oganizada. ; )

#34

Me alegro de que haya salido bien el proyecto.

En tu último post, hay un PDF que contiene 2 PCB para transferir. ¿Son los mismos circuitos?


Gracias!

Sí, son el mismo x duplicado por si al imprimir alguno sale con alguna muesca o algo poder elegir el otro. Saludos!
