Line6 Dr. Distorto: reparación e identificación de componentes

SPRINGUE
#1 por SPRINGUE el 10/07/2014

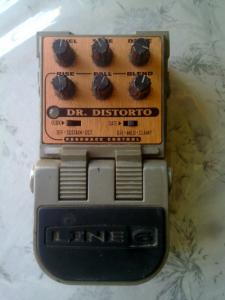

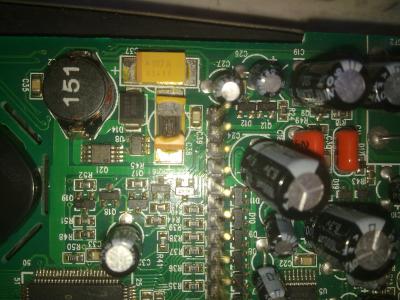

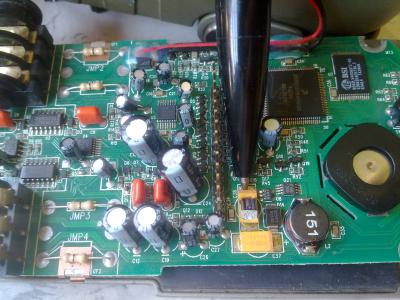

Hola amigos, necesito ayuda para identificar el componente que se le ha quemado a este pedal, como bien puede verse en las fotos se trata de un condensador de tipo smd ( segun la impresion en placa es C38 )y posiblemente de tantalo, pero no se de que valor es ya que LINE 6 no proporciona sus esquemas.
Por favor amigos, si alguno de vosotros tiene este pedal y no le importaria se abrirlo para sacarle una foto o decirme la nomenclatura de este, me haria un favor enorme, muchas gracias.
Archivos adjuntos ( para descargar)
Subir
OFERTAS Ver todas
  • -75%
    Eventide Blackhole (descarga)
    49 €
    Ver oferta
  • -29%
    Boss T-Shirt CCB-DS1TSC (Talla S)
    15 €
    Ver oferta
  • Harley Benton HB-20R
    79 €
    Ver oferta
davidplana
#2 por davidplana el 11/07/2014
Buscalo igual y te ahorras problemas.... aqui tienes unos
http://www.ebay.com/itm/10PCS-100UF-10V-D-7343-31-SMD-Tantalum-capacitor-107A-/251127499243

Aunque si buscas uno de.... creo que son 100uf normal.... igual funciona, pero soldalo bien que no tienes agujeros para las patas.... jijijii
Subir
SPRINGUE
#3 por SPRINGUE el 11/07/2014
Gracias por tu respuesta davidplana, el problema es que no se el valor del condensador ya que la parte de arriba del condensador donde viene grabado el valor esta quemada y no se ve nada como bien se puede preciar en las fotos, se parece en tamaño y forma al que hay al lado pero asi quemado como esta es imposible saberlo.
Subir
davidplana
#4 por davidplana el 11/07/2014
a ver si encuentras alguien que lo tenga, yo por internet no he encontrado ni fotos ni esquemas....

yo probaria uno igual de 107A, parecen ser bastante comunes.......
Subir
sinner
#5 por sinner el 11/07/2014
#4 Yo estoy de acuerdo, prueba con uno de ese valor y nos cuentas, puedes probar con un electrolítico normal antes de pedir el smd definitivo, solo ten cuidado de no quemar las pistas, yo te recomendaría usar flux, te va a ayudar a desoldar y resoldar, así evitas recalentar la placa ;)
Ya nos vas contando los avances, un saludo :brindis:
Subir
SPRINGUE
#6 por SPRINGUE el 15/07/2014
Hola amigos, gracias por vuestras respuestas, ya le he puesto el electrolitico pero no ha funcionado la cosa :- (
La pila se pone muy caliente lo mismo que el chip dsp que tiene miles de patitas, ademas el led de encendido que deberia iluminarse en verde lo hace en rojo.
Me temo que el pedal ha muerto :- (
Subir
kronektik
#7 por kronektik el 15/07/2014
Hola buenas

Solo por cambiar un componente estropeado no se soluciona una avería, es más, se debería averiguar por qué se estropeó dicho componente. Empezaría a comprobar diodos por si alguno está mal, después pasaría a los transistores.
Subir
SPRINGUE
#8 por SPRINGUE el 16/07/2014
El problema es que no tengo esquema del aparato y no se ni el valor ni el tipo de transistores o diodos.
Subir
kronektik
#9 por kronektik el 16/07/2014

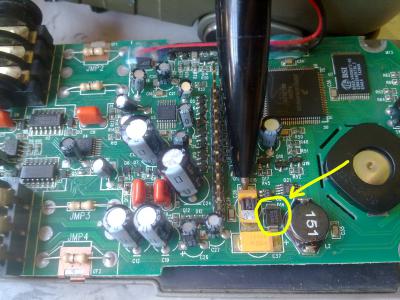

¿has conectado el pedal alguna vez a una fuente de alimentación o adaptador? lo de la pila caliente me suena a circuito de protección contra polaridad invertida que está activado, de ser así habría una alta probabilidad de que el componente dañado sea un diodo que se haya puesto en corto, quizás el que marco en la foto.
Archivos adjuntos ( para descargar)
Subir
SPRINGUE
#10 por SPRINGUE el 16/07/2014
Pues no lo he conectado con adaptador por miedo pero voy a probarlo, kronektik entonces el componente que me has marcado es un diodo? Y de ser así como he de buscarlo, por diodo smd B1308?
Muchas gracias.
Subir
kronektik
#11 por kronektik el 16/07/2014
De nada springue

De ser la pieza que está mal su referencia es B130B, en la placa del pedal los diodos vienen como "DX" donde "D" se refiere a diodo y "X" es el número de componente. Si tienes un polímetro y compruebas los diodos que están alrededor del condensador quemado no sería un mal comienzo y también los que haya cerca de la entrada de alimentación. Otro recurso que puedes usar es, si los diodos están bien, conectar el pedal con la placa fuera y ver si alguno de los componentes hecha humo o se calienta, pero ¡OJO! con cuidado para evitar quemaduras.
Subir
SPRINGUE
#12 por SPRINGUE el 16/07/2014
Gracias por tu ayuda kronektik, me podrias decir por favor como comprobar los diodos? Dispongo de polimetro pero no se como comprobar este tipo de componentes.
Por otra parte no se puede dejar la placa separada del resto del pedal hay que juntar las dos partes pa que encienda, es asi de jodio el pedal!
Subir
