Ok, quizás puedas conectarlo sin la tapa. Los diodos se comprueban por continuidad, en la escala que cuando juntas las puntas del polímetro emite un pitido. De todos modos te dejo un vídeo que llegará a ser más claro.
Line6 Dr. Distorto: reparación e identificación de componentes
OFERTAS Ver todas
-
-75%Eventide Blackhole (descarga)
-
-29%Boss T-Shirt CCB-DS1TSC (Talla S)
-
Harley Benton HB-20R
Pudiendo aislar uno de los contactos del diodo respecto al circuito la medición será fiable. El caso es que cuando has medido continuidad lo que te da si pita es un cortocircuito en un lugar donde teóricamente no debe existir, una vez puedas aislar uno de los terminales del diodo podrás verificar si el corto se debe a éste, que no se deba al mismo o en caso contrario que haya corto en la pieza y en el circuito. Con malla desoldadora se hacen maravillas en los componentes smd. Otra cosa quería decirte, como pude leer que le cambiaste el condensador si acaso podrías empezar por desconectar uno de los terminales del mismo, no vaya a ser que durante la prueba se haya averiado también.
Hola, he desoldado uno de los extremos del diodo y da una media de 180 en polarizacion directa y 1 en inversa, no se si es la medida correcta, el condensador se lo he cambiado, el problema es que no sabemos el valor del condensador por estar quemado y no se ven los numeros y el esquema no se encuentra disponible!
Gracias.
El diodo parece que no es el culpable de la avería (por ahora). ¿El condensador que pusiste sigue conectado? En caso de que así sea, deberías desconectar una de sus patas, y acto seguido medir si sigue el corto, es decir, comprobar si hay corto donde estaban los terminales del diodo en la placa.
El diodo parece que no es el culpable de la avería (por ahora). ¿El condensador que pusiste sigue conectado? En caso de que así sea, deberías desconectar una de sus patas, y acto seguido medir si sigue el corto, es decir, comprobar si hay corto donde estaban los terminales del diodo en la placa.
sigamos con otras pruebas, en las fotos que envío habría que comprobar;

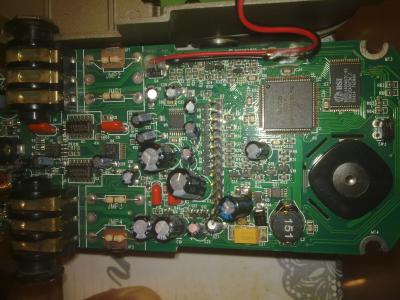

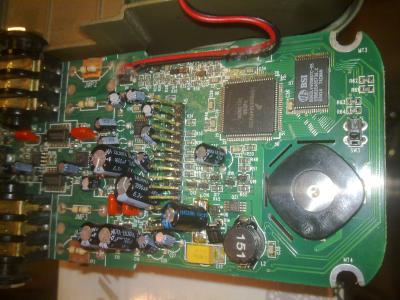

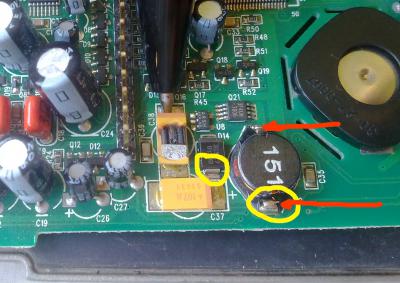

1. continuidad entre los puntos señalados con los círculos de color amarillo
2. continuidad en la bobina (flechas rojas) y a ser posible la lectura en ohmios

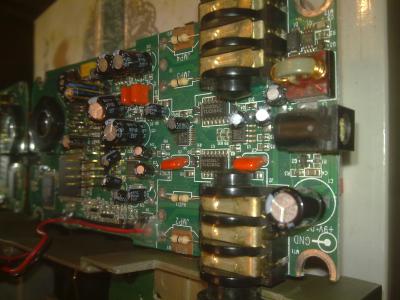

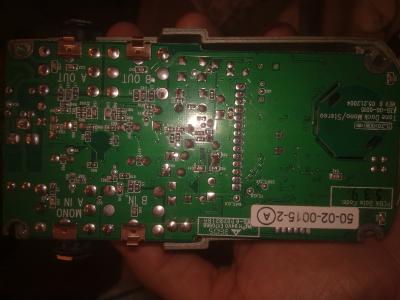

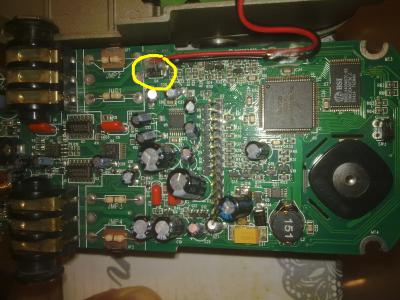

3. observar si el diodo de la segunda foto (en círculo amarillo también) está conectado a los cables de alimentación (de colores rojo y negro)
1. continuidad entre los puntos señalados con los círculos de color amarillo
2. continuidad en la bobina (flechas rojas) y a ser posible la lectura en ohmios
3. observar si el diodo de la segunda foto (en círculo amarillo también) está conectado a los cables de alimentación (de colores rojo y negro)
Hola, los resultados de las pruebas :
1. Si, hay continuidad entre los circulos amarillos.
2. Si, hay continuidad en la bobina (flechas rojas), lectura de ohmios : 01,5
3. Si, el diodo esta conectado a los cables rojo y negro y hay continuidad entre los terminales de la pila y el diodo.
La continuidad de la bobina la he comprobado con el polimetro puesto en la posicion donde emite el pitido.
Muchas gracias por tu ayuda kronektik.
1. Si, hay continuidad entre los circulos amarillos.
2. Si, hay continuidad en la bobina (flechas rojas), lectura de ohmios : 01,5
3. Si, el diodo esta conectado a los cables rojo y negro y hay continuidad entre los terminales de la pila y el diodo.
La continuidad de la bobina la he comprobado con el polimetro puesto en la posicion donde emite el pitido.
Muchas gracias por tu ayuda kronektik.
