Te enseño como se conectan los switch 3pdt y dpdt + identifi

m4x1m1l14n0
#1 por m4x1m1l14n0 el 03/10/2013
Te enseño como se conectan los switch 3pdt y dpdt + identificar polos de jack macho/hembra para guitarra + diy layout creator

Hola, este hilo lo hago para aclararles algunas dudas a los que recién empiezan con esto de los pedales diy, o los que todavía no saben como hacer las conexiones del switch ya sea 3PDT o DPDT, también voy a colocar un par de imágenes para los que aun no saben identificar los "polos" de un plug o jack y también un programa muy util que les va a servir para hacer layouts o plaquetas, como le quieran llamar, bueno empezamos :)

(Las siguientes imágenes son una recopilación de la red)

Esta imagen representa el funcionamiento de un switch 3pdt/b]

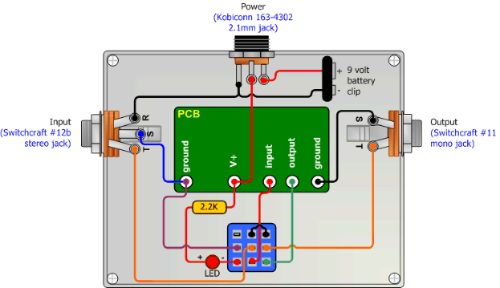

De cualquiera de estas formas se conecta un switch 3pdt



Así se vería si incluye un jack dc para transformador

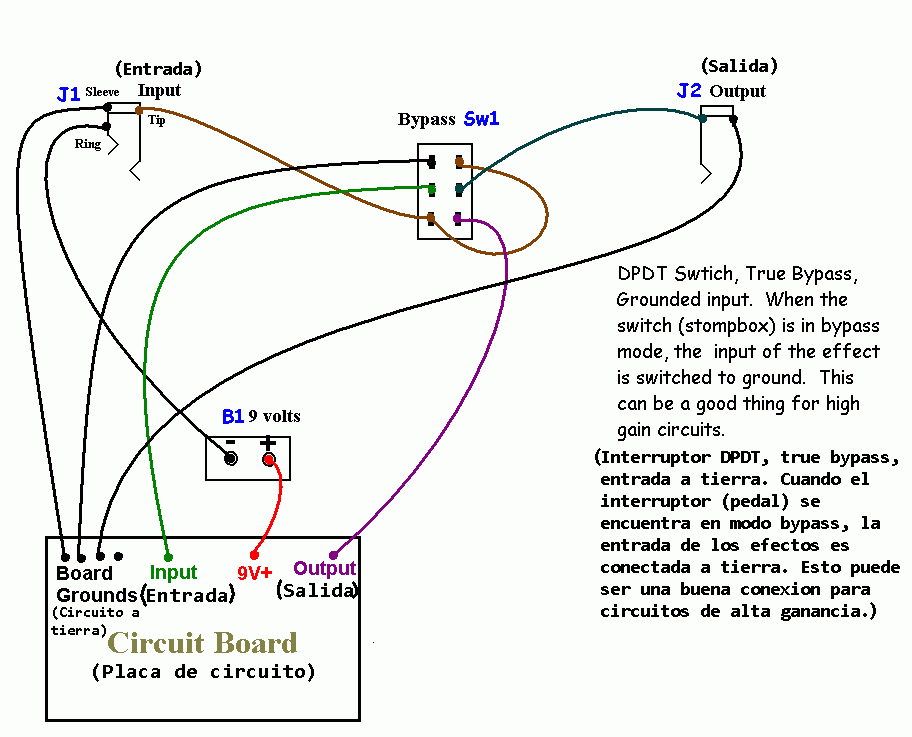

¿Bastante fácil no? bueno, ahora veamos como funciona un switch dpdt y como se hace la conexión al circuito.

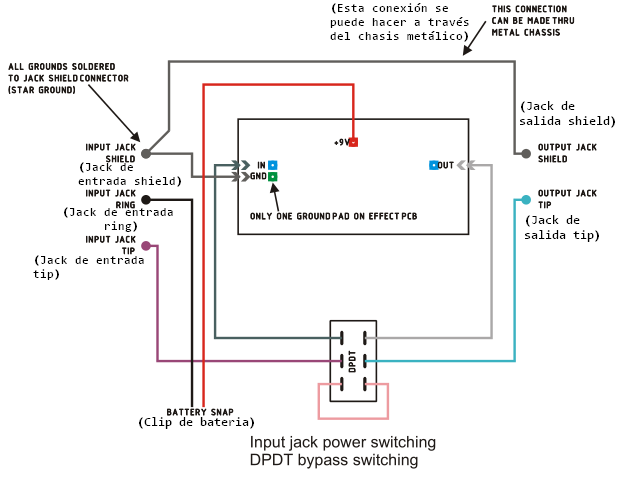

Conexión a circuito


(Extracto de tonepad, pdf en archivos adjuntos)

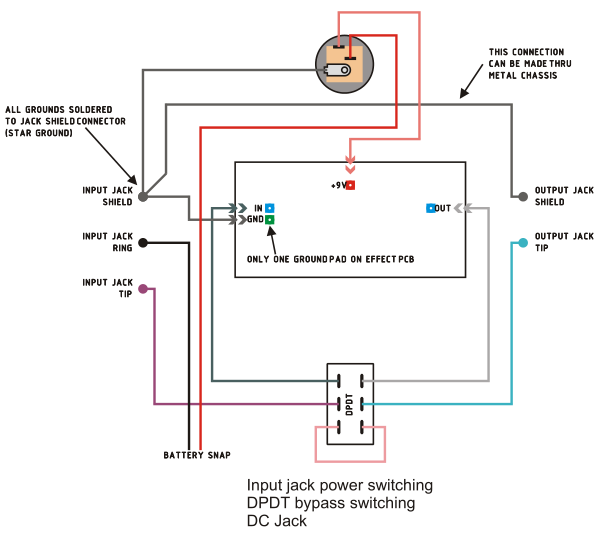

Conexión con jack dc para transformador

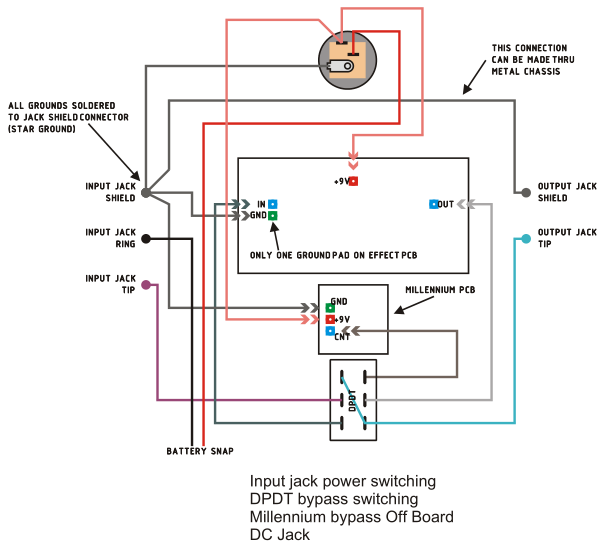

Si se le quiere colocar un led hay que hacer un circuito llamado millennium 2 que es muy fácil de construir, para ver el layout busca en google "millennium 2 pcb switch" :mrgreen:

[ Imagen no disponible ]


Ahí terminamos con los switchs. :yahoo:

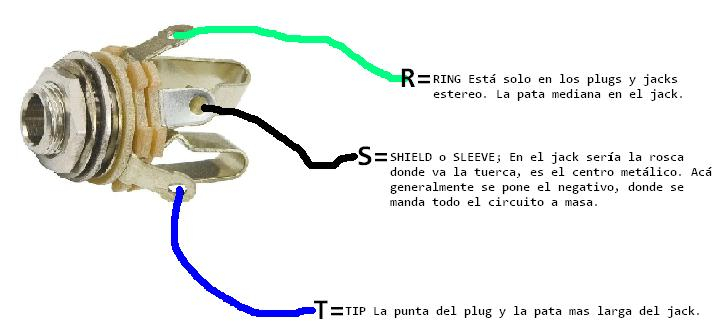

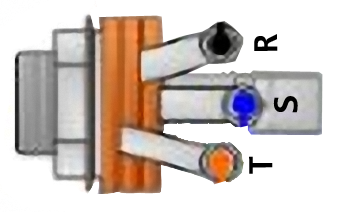

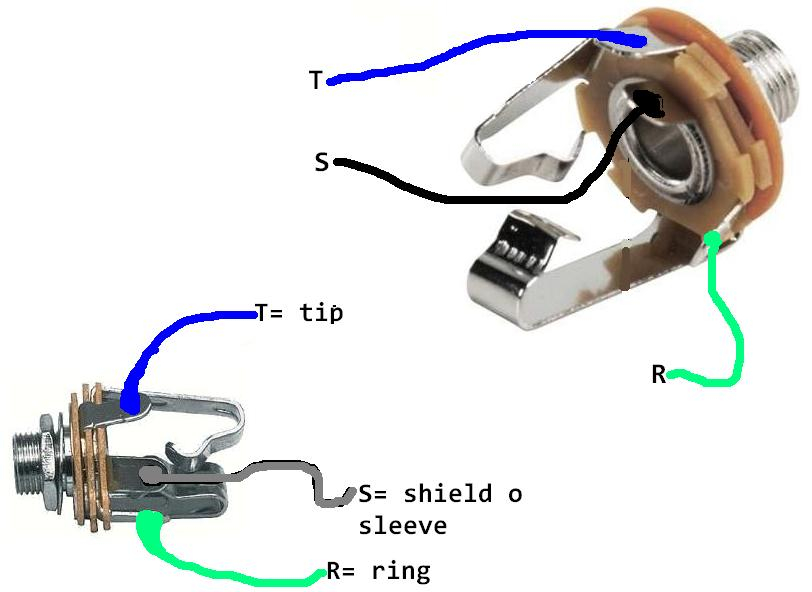

Seguramente se habrán preguntado "¿que significa esas letras que están cerca del jack hembra (TRS)? . bueno, en estas imágenes hechas por mi explico brevemente de que se tratan esas "letras"




[ Imagen no disponible ]

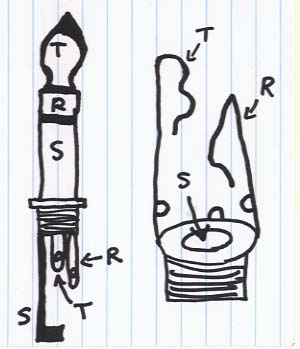

Unos dibujitos :D



Los jacks monos se "leen" así


[ Imagen no disponible ]

----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

DIY layout creator

[ Imagen no disponible ]

Descargar en archivos adjuntos :victoria:

----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
Paginas recomendadas:

http://www.pisotones.com/Articulos/truebp.htm (Toda la información sobre el true bypass)

http://gaussmarkov.net/wordpress/thoughts/wiring-up-a-1590b/ (Esta pagina esta en ingles pero de todos modo se entiende que se trata de el switch 3PDT)

http://www.pisotones.com/Debug/Debug.htm (Depuración de errores en montajes de efectos, muy recomendado)

----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Bueno eso es todo, ante que nada aclaro que este hilo esta hecho para los que se estén iniciando en el tema del diy, un saludo! ;) :)
Archivos adjuntos ( para descargar)
Como conectar un swtich DPDT o 3PDT.rar
Conexiones de jack hembra.rar
diy_layout.exe
tonepad_ocnexion de switch dpdt.pdf
Subir
7
OFERTASVer todas
  • -12%
    Neural DSP Quad Cortex Ltd. Edition
    1.545 €
    Ver oferta
  • -7%
    BOSS RE-202 Space Echo
    319 €
    Ver oferta
  • -29%
    Boss T-Shirt CCB-MT2TMC (Talla M)
    15 €
    Ver oferta
Tokai
#2 por Tokai el 03/10/2013
Gracias por el aporte, pero una duda. Hace nada eh acabado un pedal True Bypass y las conexiones del 3dpt no las hecho de esa manera. Entiendo que existen diferentes maneras de hacer las conexiones y que funcionen igual, correcto? Es que no soy ningún experto la verdad.

Yo por ejemplo la tierra la conecto desde el pin central, el led tampoco va ahí etc...
Subir
m4x1m1l14n0
#3 por m4x1m1l14n0 el 03/10/2013
Tokai-Blackstar escribió:
Gracias por el aporte, pero una duda. Hace nada eh acabado un pedal True Bypass y las conexiones del 3dpt no las hecho de esa manera. Entiendo que existen diferentes maneras de hacer las conexiones y que funcionen igual, correcto? Es que no soy ningún experto la verdad.

Yo por ejemplo la tierra la conecto desde el pin central, el led tampoco va ahí etc...


Si, hay distintas maneras de conectar un switch 3pdt, yo coloque las que vi en internet, se podría decir que son las mas comunes.
Subir
Tokai
#4 por Tokai el 03/10/2013
Ok :D yo es que seguí las instrucciones del kit tal como las ponían y no entre mucho en analizar por qué.
Subir
m4x1m1l14n0
#5 por m4x1m1l14n0 el 03/10/2013
Jajaja :mrgreen:
Subir
fabian
#6 por fabian el 20/12/2014

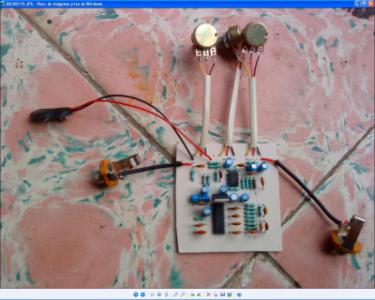

la forma de conexion del 3pdt puedo aplicarla al pedal rebote 2.5 de tonepad?
este es el circuito
Gracias
Archivos adjuntos ( para descargar)
Subir
m4x1m1l14n0
#7 por m4x1m1l14n0 el 20/12/2014
#6 Si, lo podes aplicar en cualquier circuito sin ningún problema, si tenes alguna duda decime, yo te ayudo...
Un saludo!
Subir
Japi Cr
#8 por Japi Cr el 20/12/2014
Hay algo que me llama la atención en estos esquemas y que no acabo de entender, por simple curiosidad ya que yo no me he liado a hacer ningún montaje.
Veo que se conecta el negativo de la batería o de la fuente de alimentación a la masa de la línea de audio y ahí me pierdo, se mezcla corriente alterna con continua cosa que no me cuadra mucho, además haciéndolo así se unen todos los negativos de todos los efectos que haya en la cadena, cuando la mayoría de la gente recomienda siempre las fuentes con salidas aisladas para cada pedal.
Ya digo que no entiendo mucho pero o algo se me escapa o con esta conexión todas las tierras de línea y negativos de tensión DC se unen en una única masa.
Confuso estoy.
Subir
fabian
#9 por fabian el 20/12/2014
Aah ok..mira, lo que yo quiero es aplicarlo en un pedal y en el circuito del 3pdt estan esas imagenes de 2 jacks hembras(que supongo son el input y el output del pedal) y luego en donde dice circuit board vuelve a decir input y output y eso no entiendo cual es cual..
Subir
m4x1m1l14n0
#10 por m4x1m1l14n0 el 20/12/2014

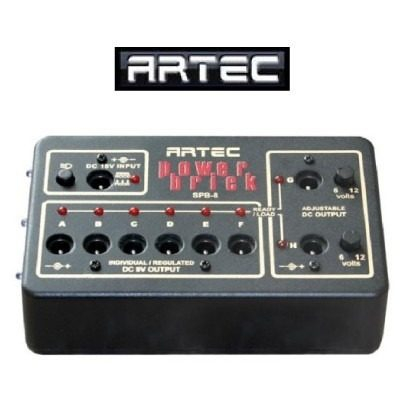

#8 Mira, te estas confundiendo MUCHÍSIMO, se conecta todo a masa para reducir los ruidos, no se de donde escuchaste que la fuente de alimentación es corriente alterna... todas, pero TODAS las fuentes para alimentar pedales son de corriente continua, otra cosa que no se donde la escuchaste que es mejor utilizar fuentes separadas para pedales, primero mira esto:


El hecho que sea la misma fuente es mucho mejor, porque están todos conectados a la misma masa= menos ruido

#9 Mira,hay una entrada (input) que va directamente al circuito del pedal (circuit board) al igual que una salida, las otras dos que ves se van a conectar o desconectar al circuito del pedal, justamente el switch lo que hace es conmutar la entrada a la salida directamente, o conectarla al circuito del pedal...
No se si se entendió, pero vos armalo nomas jaja...
Subir
fabian
#11 por fabian el 20/12/2014
Sii gracias lo entendí bieen.. y tengo otra pregunta respecto a los jacks.. que tipo son? Gracias de antemano!
Subir
Japi Cr
#12 por Japi Cr el 20/12/2014
Cierto, estoy confundido y por eso mismo pregunto/comento, para ver si me aclaro.
Como dijo Jack el destripador " Vayamos por partes"
No he dicho en ningún momento que la fuentes den corriente alterna, por supuesto las que usamos con los pedales suelen ser de 9V DC.
Lo que me llama la atención en esos esquemas y otros que he visto por la red es que en la masa (terminal Sleeve) del conector jack se conecta el polo negativo de la batería y/o fuente de alimentación (esto es corriente continua) + la masa o tierra de la señal de la guitarra que si no me equivoco viene de la pastilla que no es más que una bobina que como todas las bobinas del mundo genera corriente alterna, luego en ese terminal estamos uniendo continua (fuente)+ alterna (guitarra). Para mi son dos cosas que deberían ser independientes, señal de audio por un lado y tension de alimentacion por otro.
Eso es lo que no entiendo y quisiera comprender.

Sobre el tema de la masa de la fuente hay mil hilos en el foro y opiniones para todos los gustos, incluso hay quien dice de usar una fuente para los efectos que van directos al input del ampli y otra diferente para los que vayan por el lazo de efectos, para aislar más y evitar ruidos.
Hay quien dice que los daisy chain no sirven para nada y otros que les van muy bien.
Pero en general una mayoría suelen recomendar fuentes con salidas aisladas y un solo pedal por cada salida.
Si te fijas en las características de la fuente que has puesto como ejemplo verás que tiene salidas filtradas y reguladas aisladamente, o sea que NO comparten masa o negativo.
Otra cosa es la masa de la señal de la guitarra, que ahí si, lo mejor es una sola masa común para todos los pedales+ ampli + guitarra.

Por favor, corregirme en cualquier cosa que esté equivocado, que mi único interés es aprender.
Subir
