Hola compañeros.
Pues partiendo de un proyecto anterior muy similar que hice el año pasado...
[ Imagen no disponible ]
me decidí a realizar de nuevo una pedalera para mi Carl Martin Quattro y un par de pedales que tengo, y dejar algún hueco para alguna próxima adquisición.

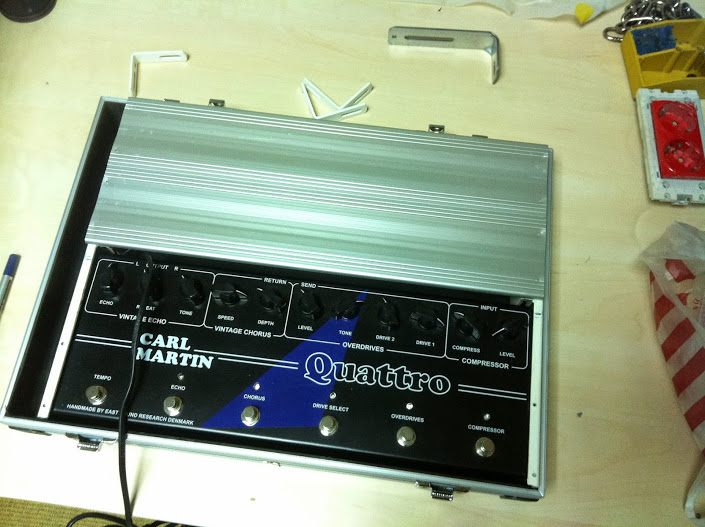

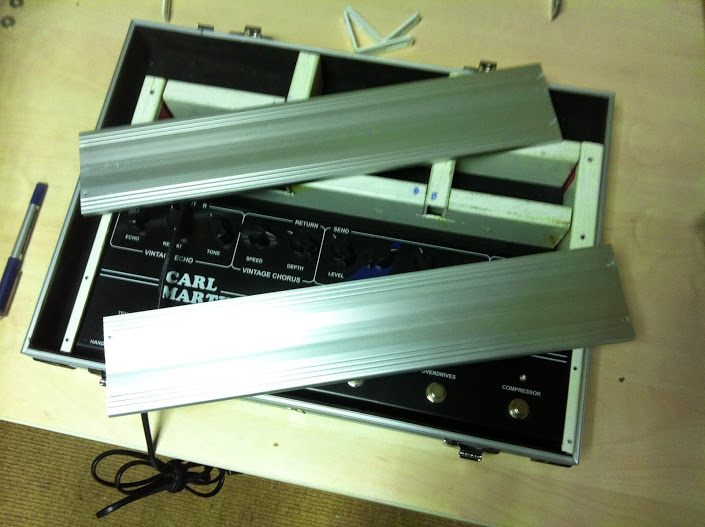

Parto de una maleta de las que venden para herramientas, sencilla, y con una estructura de unas piezas de fibra de vidrio (conseguidas en el curro) hago una estructura que taparé con unas chapas de aluminio (separadores de cubiertos de Ikea que tenía dando vueltas por casa) que servirá para poner los pedales.
[ Imagen no disponible ]
Mi idea es tener mis cacharritos juntos, ordenados, sin que sufran golpes, rayaduras, modificaciones (por si hay que vender en el futuro…jejeje), y que estén en un módulo para recogerse rápidamente con una cubierta. La verdad es que no toco mucho por garitos, pero, aunque la maleta no es muy fuerte, con un poco de cuidado cubriría perfectamente la función.
Lo primero que hice es reutilizar unos cierres de la maleta anterior que tenía para instalarlos en la nueva, algo más grande, de la misma forma. Quité el pasador de las bisagras y coloqué los cierres para poder quitar toda la tapa cuando se use. Unos remaches, y un poco de pegamento para recolocar el forro…
[ Imagen no disponible ]
[ Imagen no disponible ]
[ Imagen no disponible ]

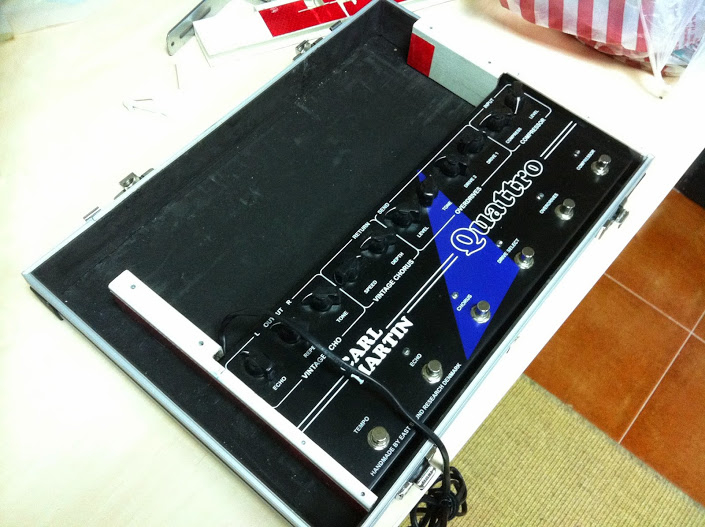

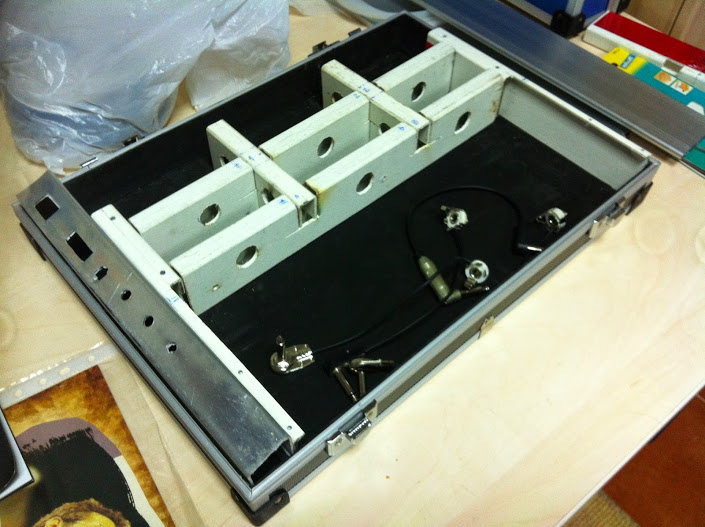

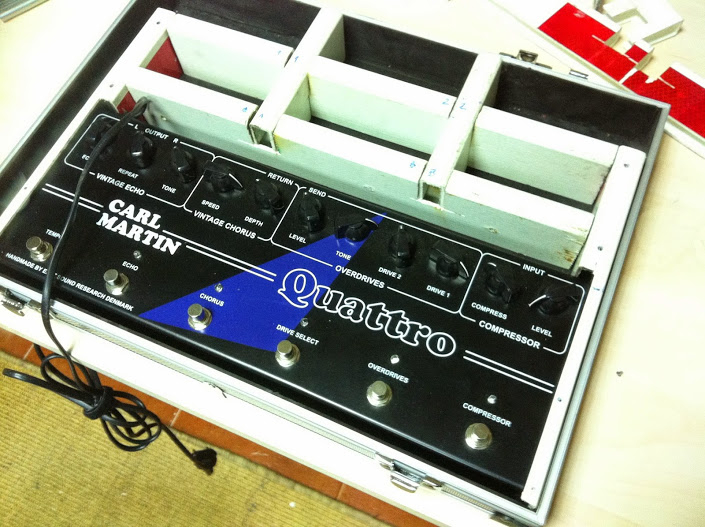

Luego empiezo a hacer la estructura con los perfiles de fibra: la idea es hacer un soporte que pemita pisar los pedales y aguante el pisotón y a su vez sujetar la Quattro sin velcro ni mordaza que puedan dañarla.
[ Imagen no disponible ]

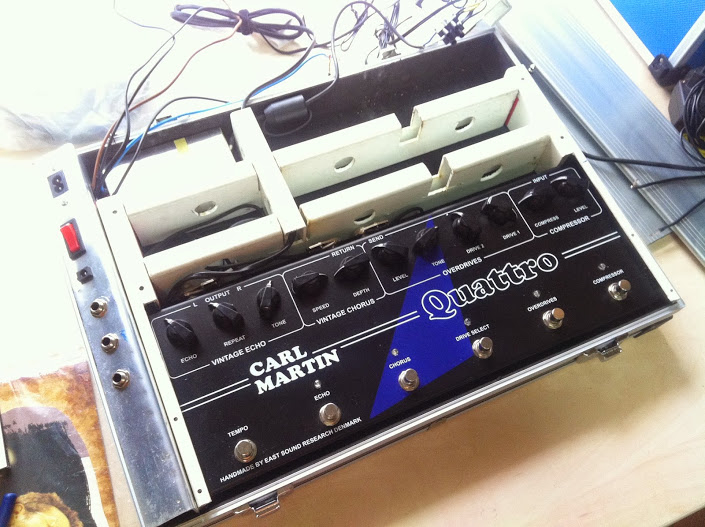

Los compartimentos que se crean los usé para alojar la fuente de alimentación de los pedales (ADAPTADOR DE UNA PLAYSTATION 2), los cables, las conexiones…

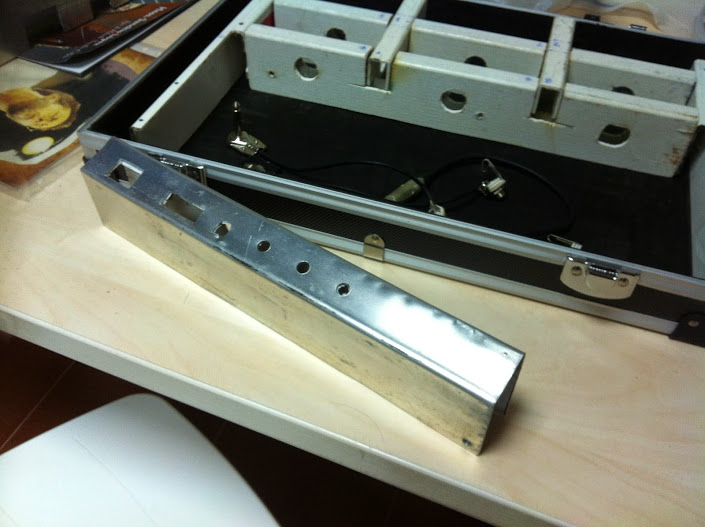

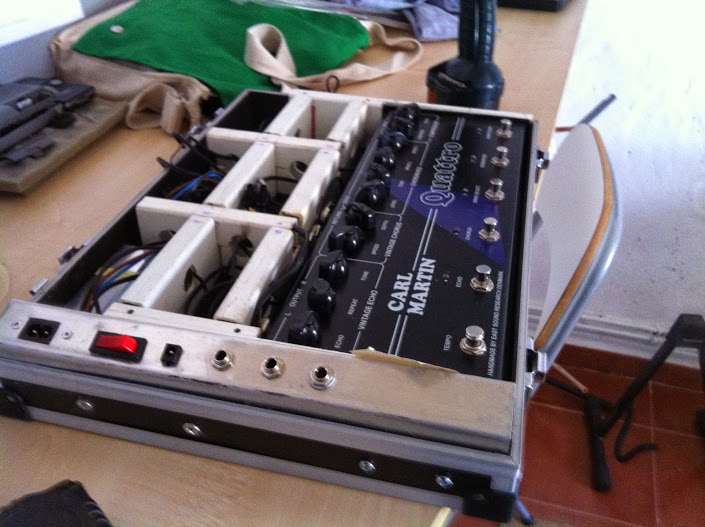

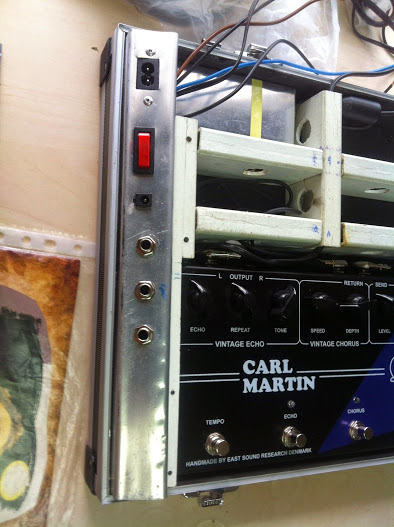

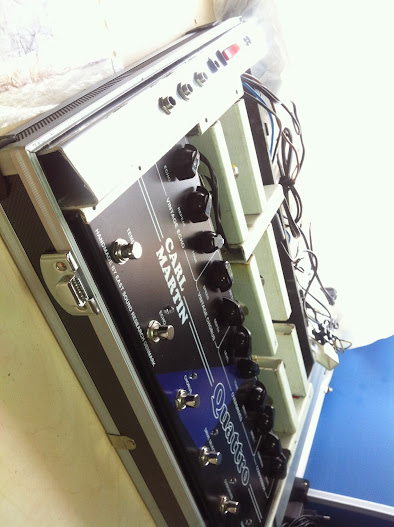

Luego doblé otra chapa de aluminio tras perforarla para colocar los jacks de salida y loop así como el enchufe e interruptor general de la pedalera y un jack a 9 V. (corriente que entrega el adaptador de la Play, bueno, exactamente 8,6 V…) para posibles pedales externos. Esta chapa me costó hacerla ya que quería dejarla con la forma un poco en angúlo, no paralela a la pedalera…
Estos jacks hembra están conectados a la Carl Martín Quattro y lo hicé así para poder tener cómodo el acceso a los jacks de la Quattro (ya que con el montaje quedan ocultos) por si quiero conectar por el Loop de la misma efectos, conexionar el equipo cin el método de los cuatro cables, por delante del ampli, etc, sin desmontar nada…
El input lo consigo con el pedal afinador que quedará encima de las lamas de aluminio y que estará cableado a la Carl Martin…

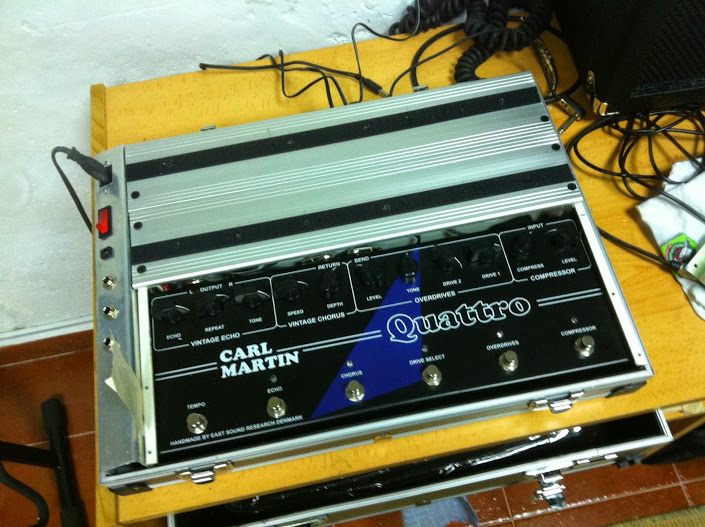

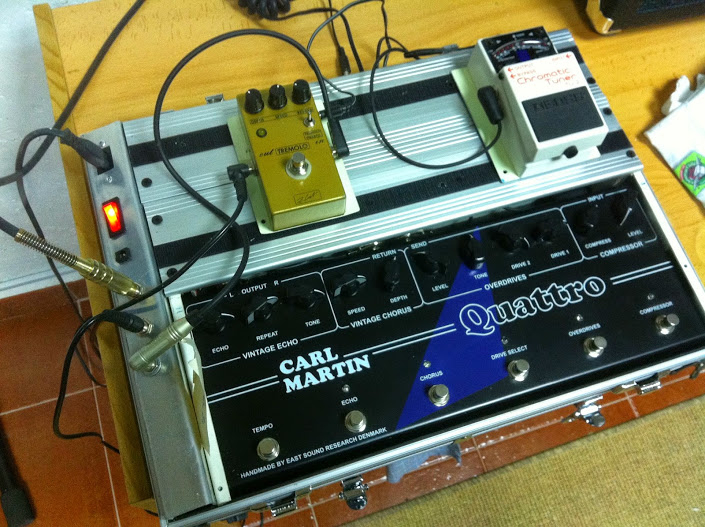

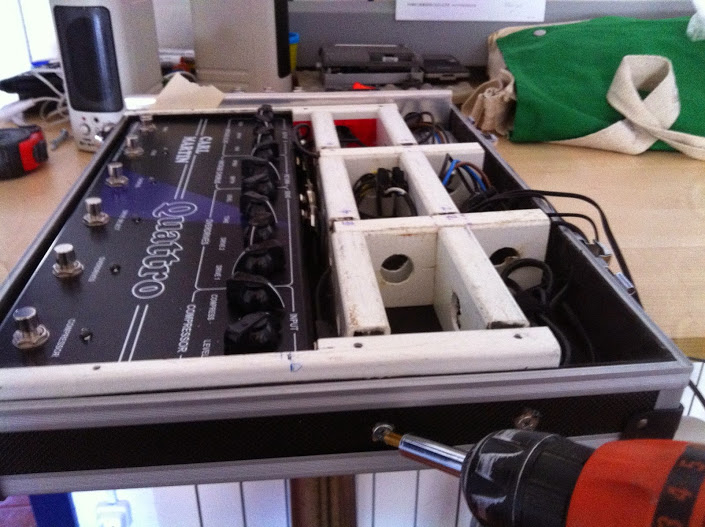

Ya queda menos. Una vez conectado todo tapé con el aluminio del Ikea la estructura, atornillo los laterales para que no se mueva el conjunto, el aluminio y le pego unos velcros que más tarde remacharé para que no se puedan despegar.

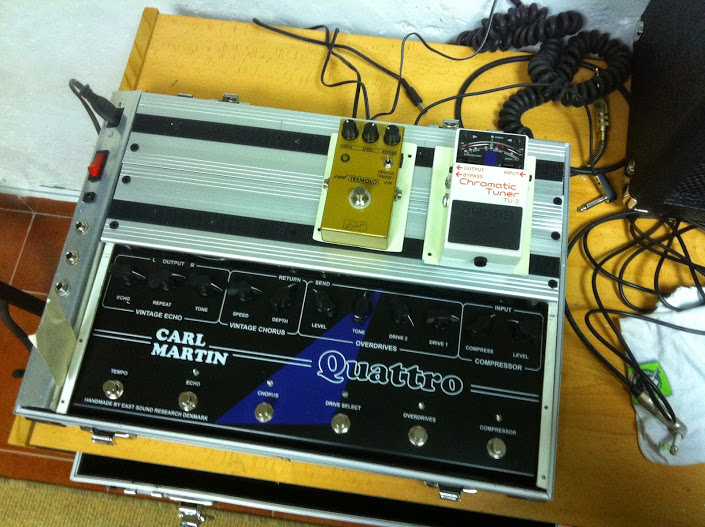

Los pedales les quité la tapa original y llevan una lámina que “recoge” la luz y luego se ve en la oscuridad. Muy útil en condiciones de poca visibilidad. Estos irán anclados con velcro.
Bueno, pues del tostón y de las imágenes algo repetitivas (pero quería plasmar el proceso paso a paso), me queda rotular los jacks para recordar cual es cual (lapsus de memoria tiene cualquiera, jejeje), RETURN, SEND Y OUTPUT, y poco más...
Se que el cableado de los latiguillos no es el más adecuado pero eso también está pendiente de mejora y que tengo que hacerme unos cables en condiciones.
Prometo fotos del cacharro finalizado. En algún momento he pensado que quizás me complicaba un poco la vida para lo pocos cacharros que son, pero coo dije arriba lo que quería era tener todo muy compactado y de fácil recogida.
Por supuesto, se admiten críticas, sugerencias, comentarios y dudas de todo tipo.
