Preparemos un delicioso RoG Azabache (tonos Fender)

dazz
#49 por dazz el 28/12/2018
Bueno, no sé qué valores has usado para esos resultados, pero algo así, sí
Subir
OFERTASVer todas
  • Harley Benton ST-20HSS SBK Standard Series
    111 €
    Ver oferta
  • -29%
    Boss T-Shirt CCB-DS1TSC (Talla S)
    15 €
    Ver oferta
  • Squier Sonic Strat LRL Ultravi Set
    255 €
    Ver oferta
Tonyguitar
#50 por Tonyguitar el 28/12/2018
Algo así.

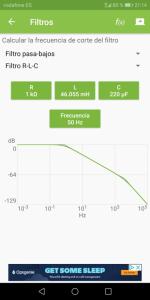

Con una bobina de 45mH cortas todo lo que está por encima de 50hz.

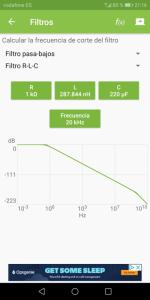

Y la otra corta menos fíjate.
Archivos adjuntos ( para descargar)
Subir
dazz
#51 por dazz el 28/12/2018
Ah, ya veo. Exacto
Lo único es que 45mH es mucho para una bobina, no sé si las habrá tan grandes, y la segunda es muy pequeña y solo corta frecuencias por encima de 20KHz, que está en el límite del umbral auditivo. Pero sí, para ver como funciona el filtro va perfecto. Muy buena la app
Subir
Tonyguitar
#52 por Tonyguitar el 28/12/2018
Guay, así ya voy practicando con el y voy aprendiendo.

Si te fijas hay un valor de resistencia que supongo que estará en serie con la bobina y el cap en paralelo, un filtro pi o paso bajo de una fuente.
Subir
dazz
#53 por dazz el 28/12/2018
#52 Sí, así va. Pero puedes ignorar la resistencia para filtros de fuentes en los que no queremos caídas de tensión.

Subir
Tonyguitar
#54 por Tonyguitar el 28/12/2018
Ya, esa resistencia se pone mucho en los filtros de amplis de ampollas de vidrio, hace junto el condensador el paso bajo.

Se podría poner cero ohm y no poner ninguna.


En los circuitos estos, la resistencia está te despista mucho para el cálculo dela tensión de ánodo de las válvulas de potencia, pues si estimas la tensión de la fuente, siempre habrá caída en estas y habrá menos voltaje en el ánodo.
Subir
dazz
#55 por dazz el 28/12/2018
TonyGT-Ibiza escribió:
En los circuitos estos, la resistencia está te despista mucho para el cálculo dela tensión de ánodo de las válvulas de potencia, pues si estimas la tensión de la fuente, siempre habrá caída en estas y habrá menos voltaje en el ánodo.


Entiendo. Y eso se hace a propósito? porque poner esas resistencias ahí hará variar la tensión de la fuente si varía la intensidad. Disculpa mi ignorancia, no sé mucho de amplis a válvulas.
Subir
toni diaz
#56 por toni diaz el 02/01/2019

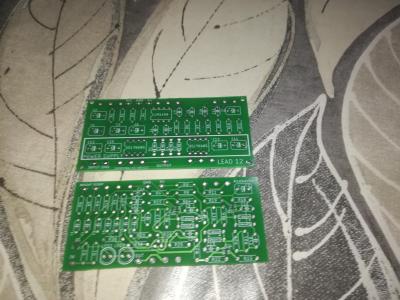

Llegaron mis placas, ole ole. Todo perfecto, de nuevo gracias.
Ahora lista de componentes y releer el post
Archivos adjuntos ( para descargar)
Subir
dazz
#57 por dazz el 02/01/2019
#56 Aquí están las listas de componentes, Toni:

Azabache: https://pastebin.com/JJq3ZXcW

Lead 12: https://pastebin.com/raw/2UUfLppG
Subir
toni diaz
#58 por toni diaz el 02/01/2019
Gracias compa me ahorras un buen rato de lectura de esquema.
Por cierto como llevas el tuyo??
Subir
dazz
#59 por dazz el 02/01/2019
#58 El mío está a la espera de que me lleguen potes para montaje en pcb. Podría hacer el apaño poniendo alambres pero prefiero hacerlo bien. Lo que haré para probarlo mientras llegan los potes es poner resistencias provisionales. Hoy me he liado con lo de los gerbers pero espero tener el azabache verificado (toco madera) antes del domingo
Subir
dazz
#60 por dazz el 12/01/2019
Ya tengo la pcb del Azabache verificada, todo funcionando correctamente.
Subir
