#397 Creo que sí, o puedes pedirte esas mismas de +/-15V y en vez de elevadores, usar un reductores. Lo digo porque comentastes que tenías un par de esos. Pero de nuevo estamos en las mismas: usar 3 placas para hacer lo que puede hacer una...
Otra posibilidad es modificar la de +/-15V para hacerla variable. Tiene que tener un divisor de tensión que selecciona el voltaje de salida. Cambiando una de las resistencias por un trimmer multivuelta te daría la opción de regularlo, o eso creo
Esa ultima esta de lujo metes 9v y sacas hasta 25v dual, q son 50v, y dice que soporta 50w.
Para una fuente ajustable,no pa el.lead 12.
De 3v a 30 dual,eso es muy util para fuente de taller. Quitas el trimer, pones un pote y lo metes en una caja con un trafo.
Pues es verdad, no se me había ocurrido. Tú como fijas esas placas que no tienen agujeros para tornillos Tony?
Pues no se, en las cajas de aluminio a veces es dificil, si le metes algunos cables rigidos esos mismos ya te aguantan la pcb.
A veces no hace ni falta atornillarla a ningun sitio y queda sujeta con los mismos cables.
Pero hay unas bases de pegatina que se pegan y se enganchan bridas y quedan muy bien, yo las he usado para cuadros electricos de esos de maniobras de motores en el curro.

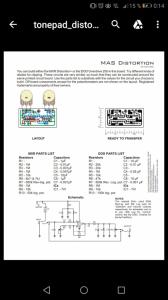

Yo no le veo nada raro, es un distortion + de toda la vida, alimentación simple y negativo a masa como casi todos los pedales
No veo nada raro, no. Es simplemente un opamp como amplificador no inversor y un par de diodos de "hard clipping"
ah, pues vaya tela, pues teneis razon, vosotros sabeis como funcionan, me hago un lio con los operacionales, he estado leyendo un poco sobre ellos, voy a indagar mas a fondo, en unos montajes la pata 4 va a masa y en otras no puede ir masa y va al negativo, supongo que esto tendra que ver con la entrada inversora, la pata numero 2.
Yo con los operacionales hasta ahora los he montado en los pedales que he hecho y solo se que son amplificadores dobles, que la entrada inversora segun como este polarizada y si recibe voltaje le resta sobre la señal de entrada de la otra y luego sale por la pata 7 o la 1 amplificada, y luego las patas 8 y 4 para alimentarlos desde 5v hasta 15 mas o menos, todo lo que sea salir de ahi ya me pierdo, alomejor os vais a reir, pero es de la forma que los he seguido en los montajes cuando hay alguna averia y en aparatos de audio.
#407 Es simplemente que ese circuito está adaptado para fuente simple de 9V. R2 y R3 forman el divisor de tensión para la masa virtual de 4.5V. Eso va a la entrada no inversora del opamp a través de R4.
Si tuvieras una fuente doble +4.5V, GND, -4.5V podrías quitar R2, R3, R4, C1 y posiblemente también C2 y C6, que son los condensadores de desacople de continua, porque al usar fuente doble no tienes componente continua en el opamp al estar las entradas referenciadas a masa en vez de 4.5v
