Aunque pueda parecer estar bien la instalación, yo pondría un cable apantallado, hasta la salida del Jack.
Desde donde vuelve la instalacion desde el selector de pastillas, localiza el cable que viene del puente y lo sueldas, a la carcasa del pote más cercano, que podría ser el del volumen de la pastilla del mástil.
con las masas de los potes, te sobra cable.
tienes que hacer una línea de masas, como una herradura..
Los potes de tono no tienen que estar conectados a masa entre sí, tienen que estar conectados a la masa de su respectivo pote de volumen.
Y los potes de volumen si tienen que estar conectados entre sí, así se forma la línea de masas. Y tiene forma de herradura . o de U...
dejando la distancia justa de los cables amarillos, es suficiente. Así tendrás la instalación más clara, ya que no habrá ningún lío de cables, y puedes localizar la avería rápidamente, pudiendo medir fácilmente con el polímetro y en base a un esquema , que hay que buscar en la red...te lo apuntas en un folio y te lo pones al lado de la guitarra, y con el polímetro, sales de dudas fijo.
En una instalación ideal, el cable apantallado iría, desde el selector , hasta el Jack de salida. Quedando conectado a masa, en el selector. Esta masa, la traen los cables de cada pastilla.
En la práctica , se usan 4 cables dentro de una funda plástica.. masa, envío de cada pastilla y retorno al Jack..
Los condensadores de tono, apenas se ven..de que valor son??
Hola buenas tardes. No tengo ninguna herramienta que me ayude a revisar lo que me indican pero al menos ya tengo una idea de qué hacer.
No sé si este thread pueda quedar abierto para comentarles a futuro si es que pude solucionar este problema
Agradezco de corazón la ayuda que me brindaron, una muy buena primera experiencia en esta comunidad.
Saludos y que tengan un buen año.
Madre mia! que lio de cables!! tengo varias dudas, los potes de volumen tienes una patilla soldada a masa, correcto, pero en los de tono no están soldadas a masa?? van con un cable a masa? porque la patilla si tiene estaño..... esto seria absurdo pudiendo soldarlos como los de volumen..... y los condensadores?? no los veo.....

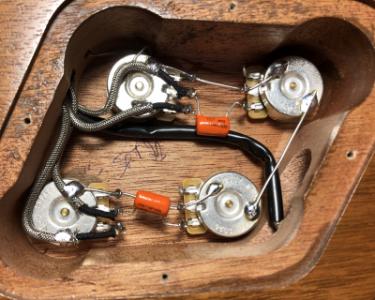

Yo empezaria de cero..... quitaria todos los cables y haría un cableado tipo 50´s, te sonará a gloria!! fijate que sencillo es, te adjunto una foto. yo lo tengo así en mi epi lp y estoy encantado..... ademas del beneficio en el tono a bajo volumen....
Archivos adjuntos (
loguéate para descargar)
Si, te sirven perfectamente.
El cableado 50's es algo diferente al actual.
tienes claro las diferencias?
Dinos que esquema vas a seguir.
De la Red puedes encontrar muchos esquemas.
Vas a utilizar cable apantallado del tipo que usa Gibson?
