Muchas gracias a todos, me alegra que os esté gustando!
Sigo, y termino hoy, con los avances que tengo documentados de cómo llevo la guitarra.
Como lo de terminar de formar la "f" iba a ser un tema de lima y paciencia, se me ocurrió que estaría bien ir adelantando algo que necesitase tiempos de espera, y ese algo es la pintura de apantallado, que hay que aplicarla a los huecos de las pastillas también...

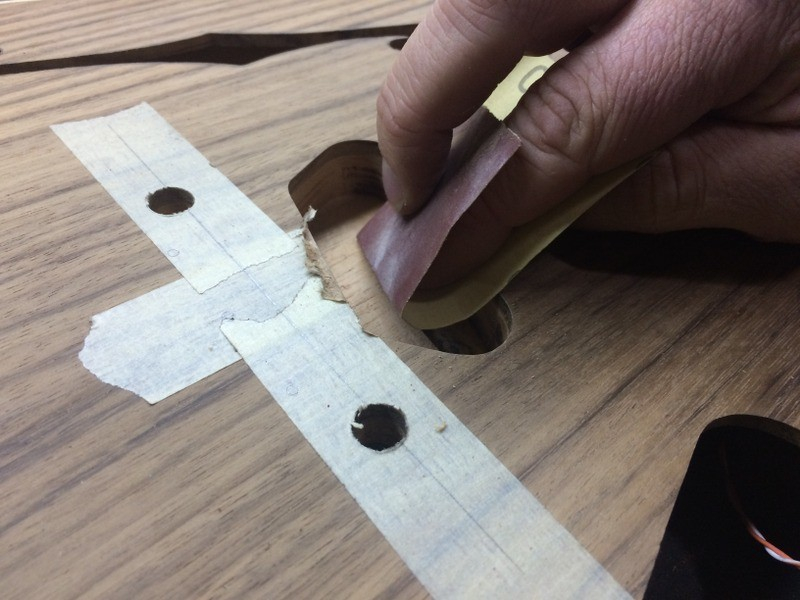

Así que antes de seguir dándole a la lima, le dí una lijadita a la superficie de los huecos....
Y acto seguido le pegué a los mismos la primera mano de pintura conductiva:

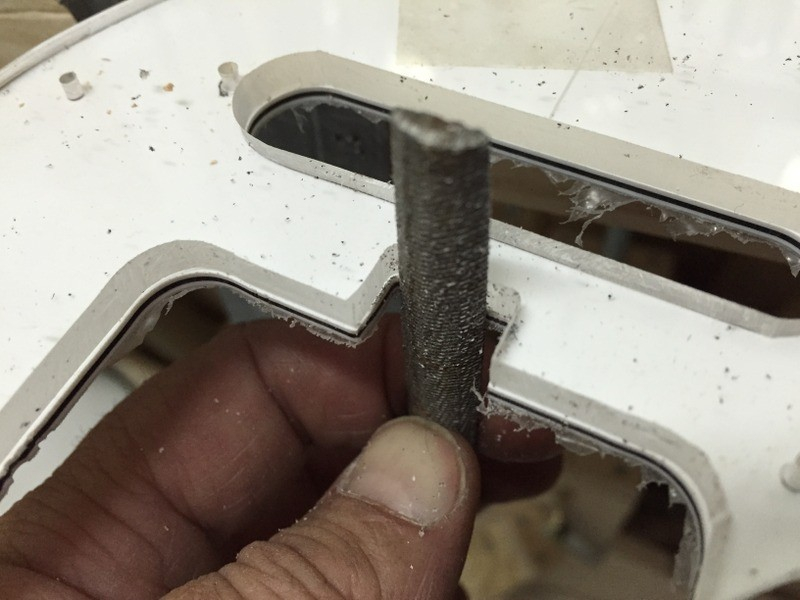

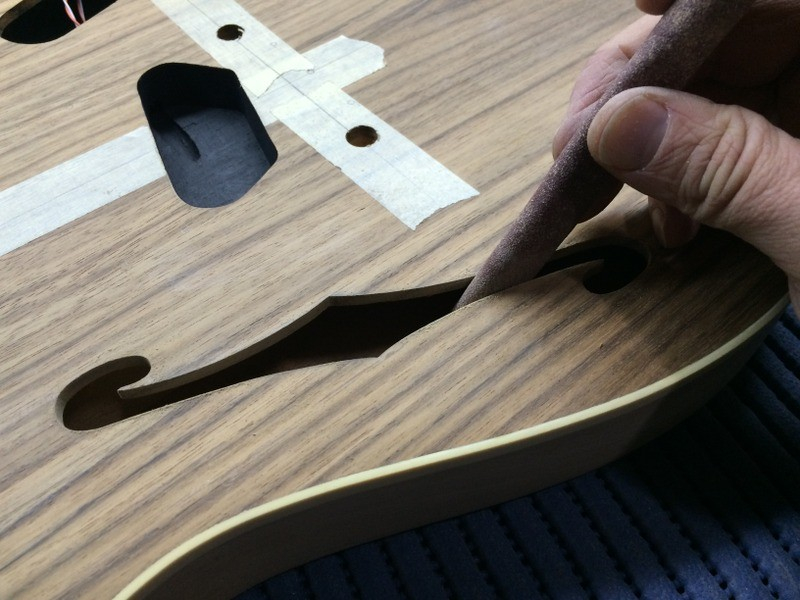

Tras ello ya me dediqué a limar la "f" hasta hacer desaparecer las partes de lápiz que aún se veían. Y cuando ya no quedaba lápiz, y el contorno de la "f" se vió bien uniforme, para terminar le di una lijadita envolviendo lija en la misma lima.
De esta manera el borde queda limpio, suave, y con aspecto impecable.
Y hasta aquí tengo las fotos listas para mostrar... En este punto dejé la pintura conductiva secando 24h para dar capas sucesivas (normalmente un par de ellas son suficientes).
Probablemente alguno se habrá dado cuenta de un pequeño gazapo en el hueco de la pastilla del puente... contaré también como lo solventé...
Llegados a este punto, lo que hice fue empezar a redondear el mástil por la parte trasera, algo que me gusta hacer "al tacto" y muy despacito, para conseguir el perfil más cómodo posible. A ver si me da tiempo a subir las demás fotos y lo cuento mañana...
Un saludo a todos!!!
Sigo, y termino hoy, con los avances que tengo documentados de cómo llevo la guitarra.
Como lo de terminar de formar la "f" iba a ser un tema de lima y paciencia, se me ocurrió que estaría bien ir adelantando algo que necesitase tiempos de espera, y ese algo es la pintura de apantallado, que hay que aplicarla a los huecos de las pastillas también...
Así que antes de seguir dándole a la lima, le dí una lijadita a la superficie de los huecos....
Y acto seguido le pegué a los mismos la primera mano de pintura conductiva:
Tras ello ya me dediqué a limar la "f" hasta hacer desaparecer las partes de lápiz que aún se veían. Y cuando ya no quedaba lápiz, y el contorno de la "f" se vió bien uniforme, para terminar le di una lijadita envolviendo lija en la misma lima.
De esta manera el borde queda limpio, suave, y con aspecto impecable.
Y hasta aquí tengo las fotos listas para mostrar... En este punto dejé la pintura conductiva secando 24h para dar capas sucesivas (normalmente un par de ellas son suficientes).
Probablemente alguno se habrá dado cuenta de un pequeño gazapo en el hueco de la pastilla del puente... contaré también como lo solventé...
Llegados a este punto, lo que hice fue empezar a redondear el mástil por la parte trasera, algo que me gusta hacer "al tacto" y muy despacito, para conseguir el perfil más cómodo posible. A ver si me da tiempo a subir las demás fotos y lo cuento mañana...
Un saludo a todos!!!
Aquí continúo con lo que llevo hecho de guitarra...

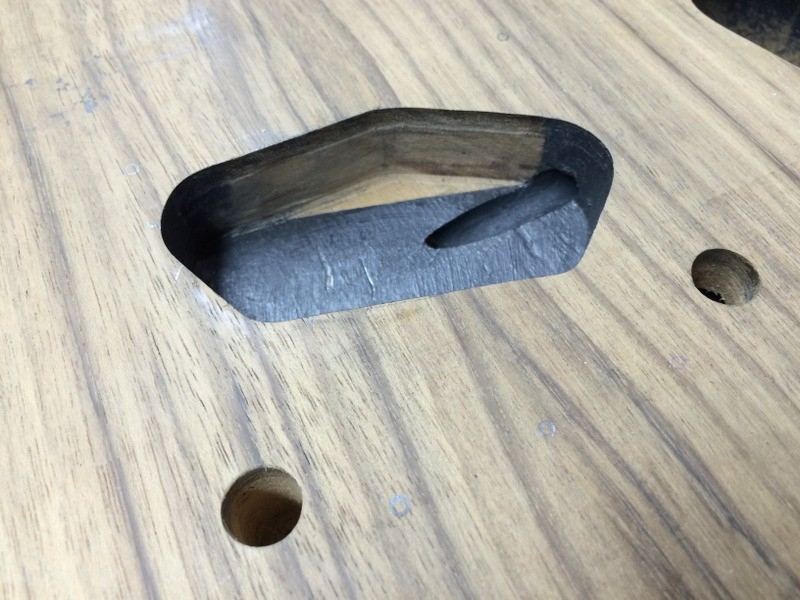

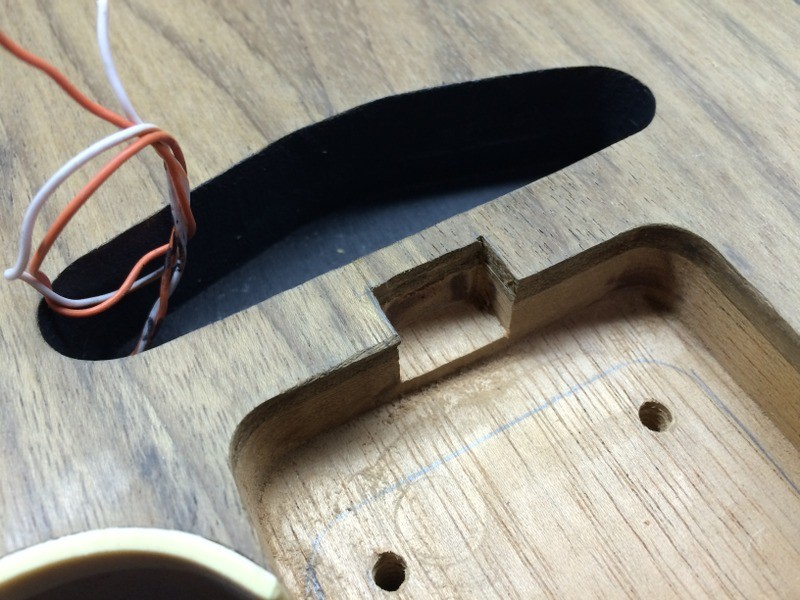

Nos quedamos con el error que cometí con el hueco de la pastilla del puente, que no tenía la forma adecuada para alojarla. Sencillo de solucionar...

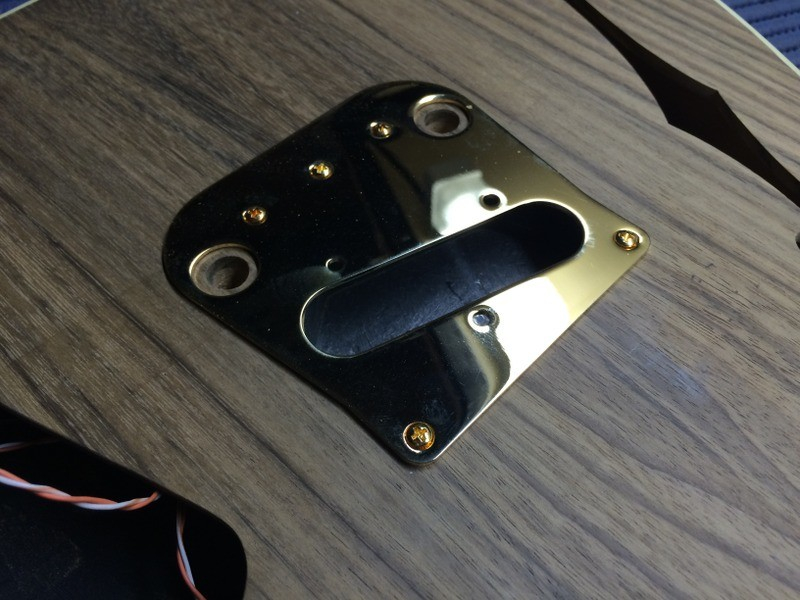

Lo que hice para definir la forma sin tener aún la pastilla, fué colocar la placa que la alojará para marcar el orificio que la sujetará en la parte alta:
Luego, tras dibujar una linea a lápiz que rodeaba ese punto marcado, utilizando la fresadora pequeña, hice la forma a pulso, con muuuuuuuuuuuuuucho cuidado y un poquito más...!
En cuanto a la profundidad de este primer fresado... poquita... la justa para que sirviese de guía al rodamiento de la fresa que usaría posteriormente...

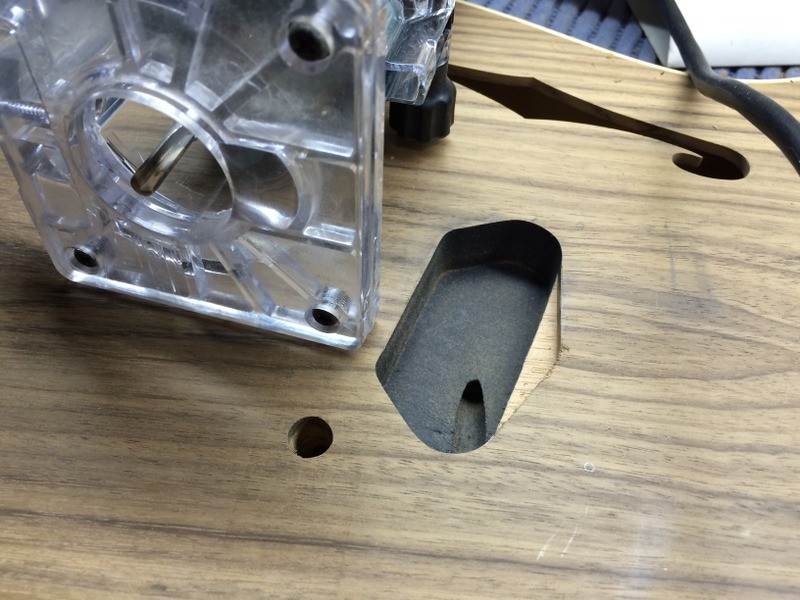

Una vez definida la forma, el resto era fácil... meter la fresadora grande con la fresa con rodamiento, e ir rebajando poco a poco hasta igualar con el resto de la cavidad...

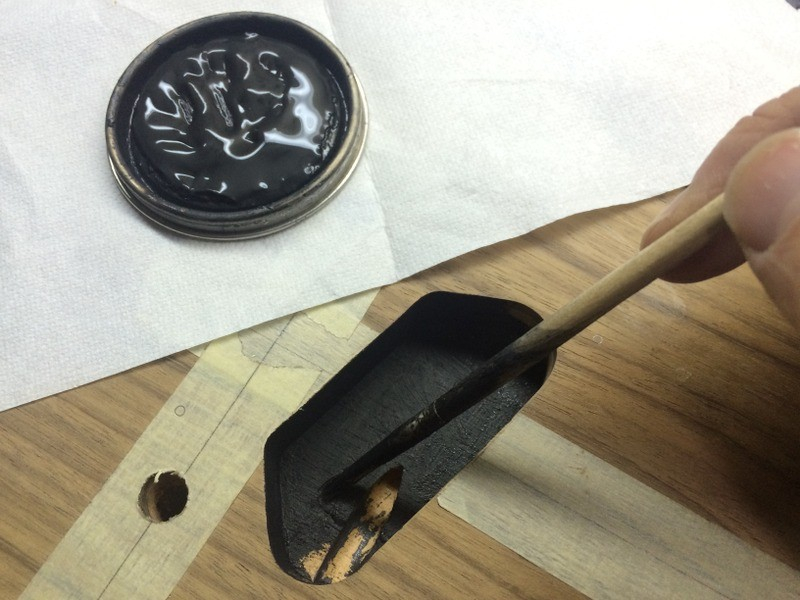

Mas tarde tendré que pintar también esa zona con la pintura conductiva...

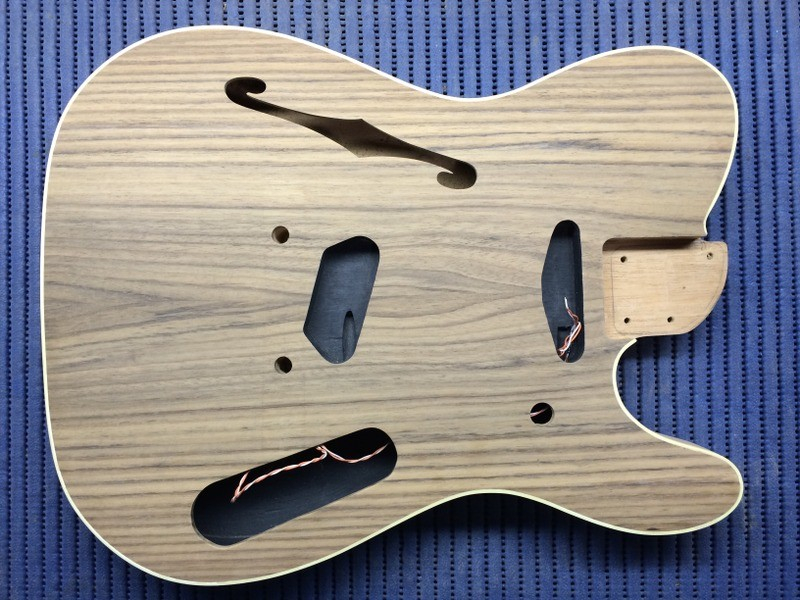

De momento, en este punto, ahí dejé el cuerpo...
Y lo dejé así para poder avanzar al máximo con el mástil.

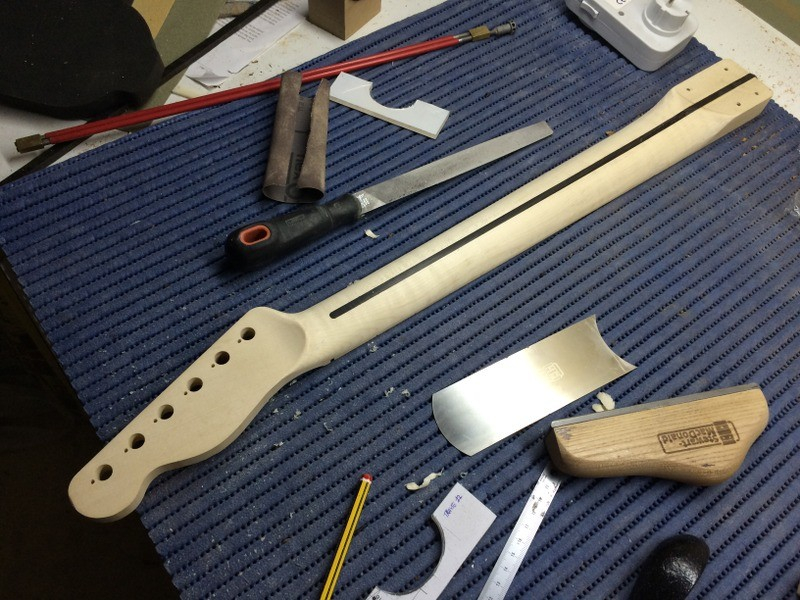

Este era el estado en el que lo tenía:
Canal hecho, tapa del alma lista... tocaba instalar y sellar el alma....

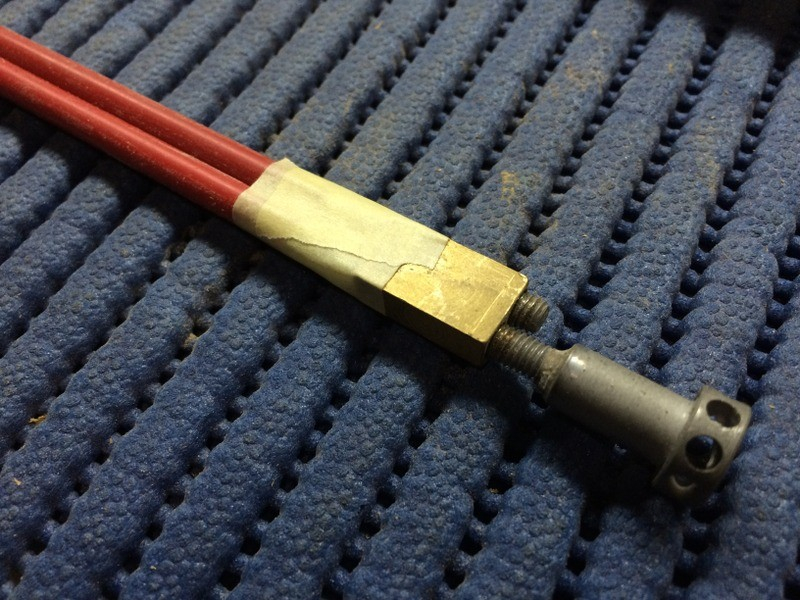

En primer lugar, protejo con cinta las piezas roscadas para evitar que ningún tipo de adhesivo o cola los manche y dificulten su funcionamiento...

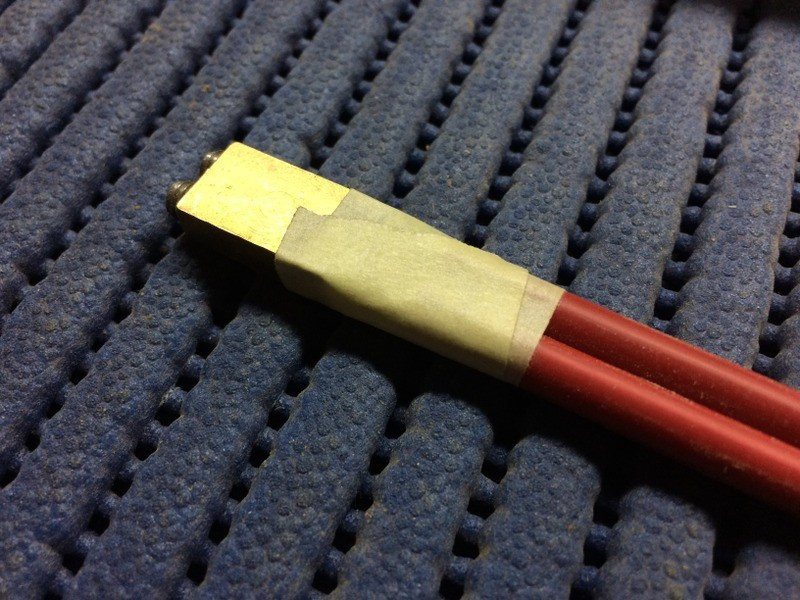

Tanto en un extremo...
... como en el otro

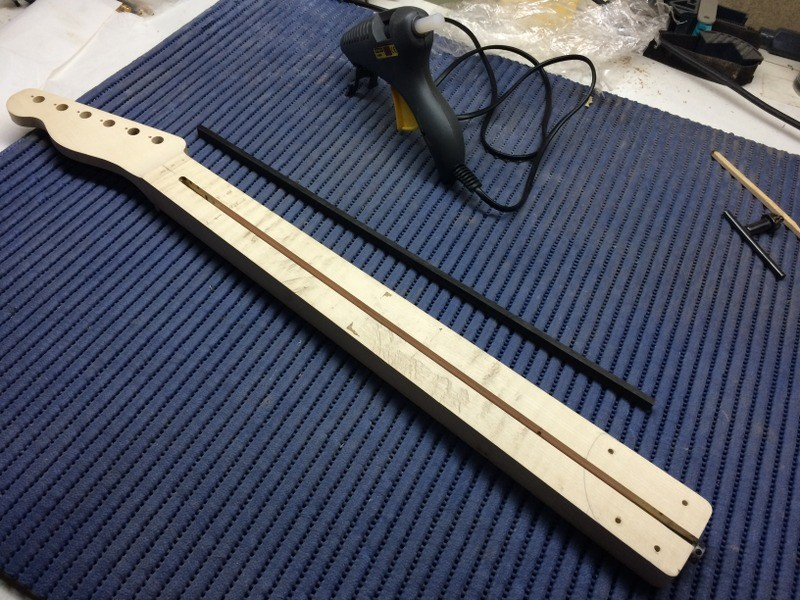

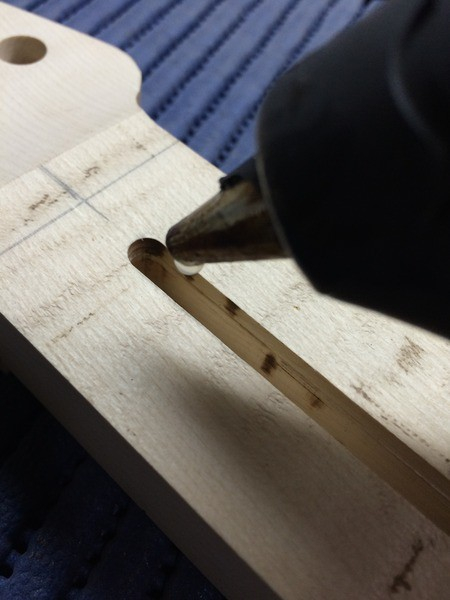

Tras esto, se ponen un par de gotas con la pistola térmica en cada extremo (coincidiendo precisamente con las piezas roscadas)

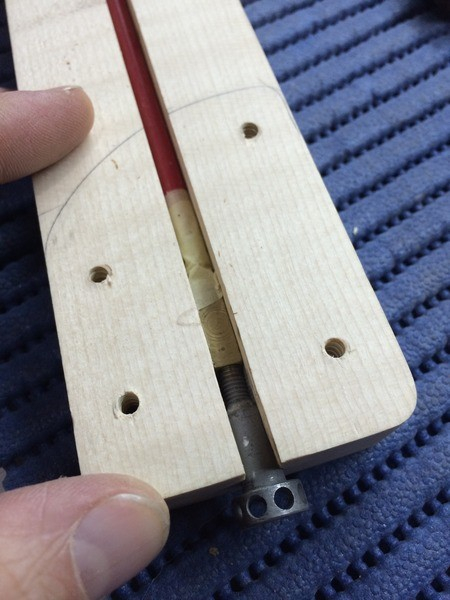

Y se coloca el alma en su sitio, presionando bien para vencer la resistencia de la silicona:

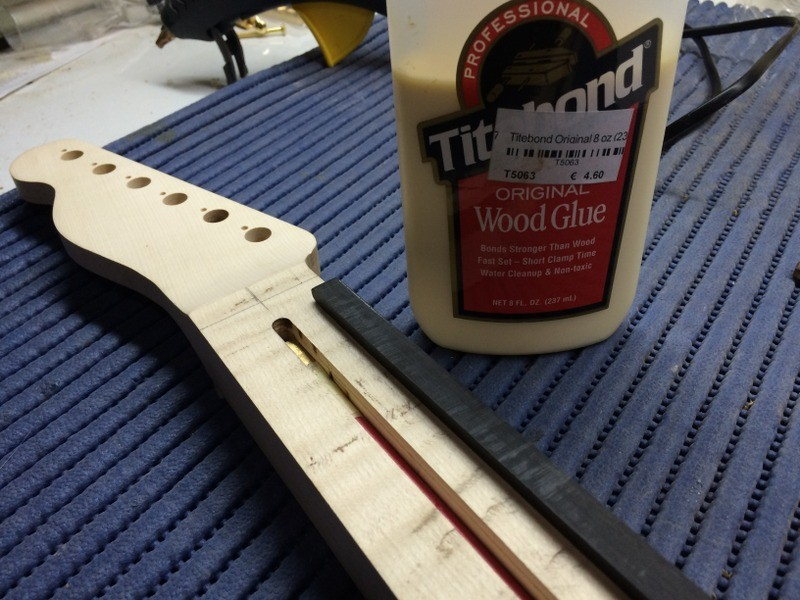

Una vez situada el alma en su sitio, toca colocar la tapa. En mi caso la he hecho de ébano, que he sacado de una tablilla de las que venden para diapasones.
Así que me preparo el mástil, la tapa, la cola...
... Embadurno bien la tapa (mas vale que sobre... ) ya que con lo apretada que va, el exceso va a salir por arriba...

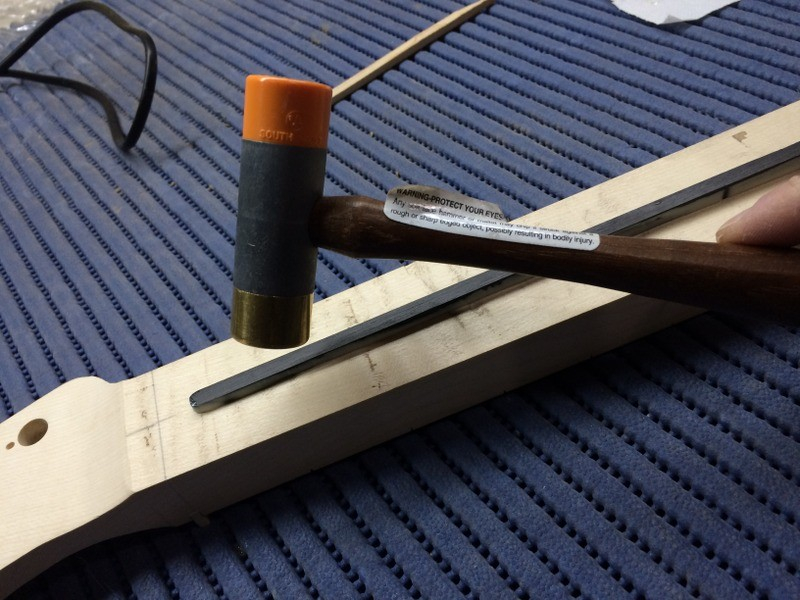

Y la meto en la ranura con ayuda del martillo de trastes:

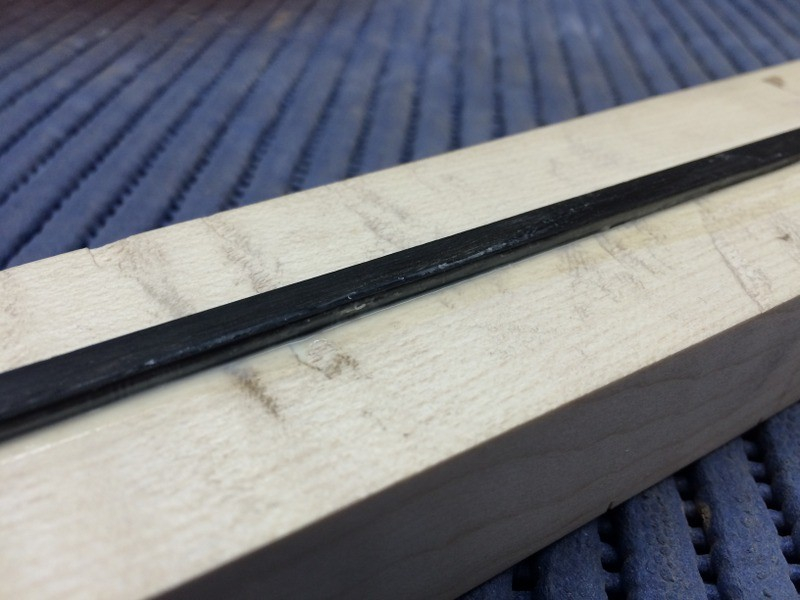

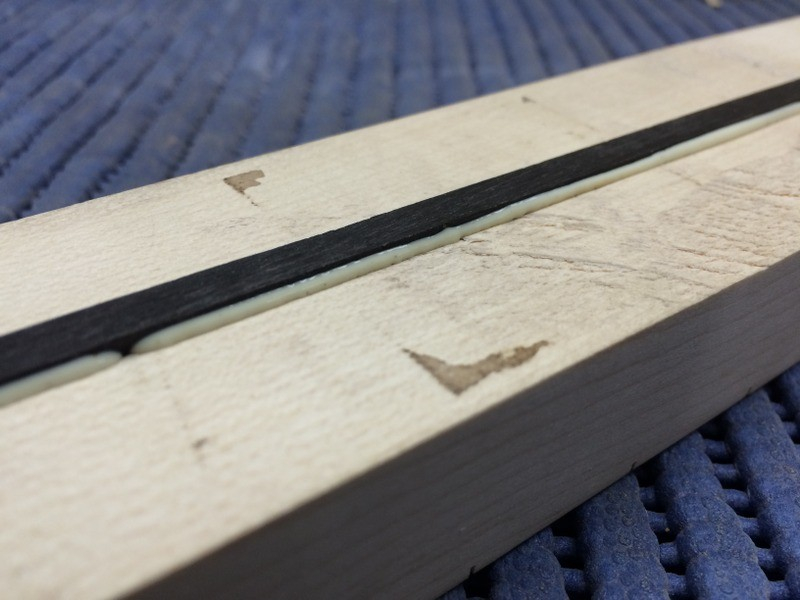

Como os decía, el exceso de cola, se queda fuera....
y ese exceso, con un paño húmedo se elimina:
Si queremos hilar muy fino, se puede usar un palito para pasarlo por el rincon y eliminar totalmente la cola sobrante... Yo lo no he hecho en este caso, porque luego al dar forma al mástil, esto va a desaparecer...

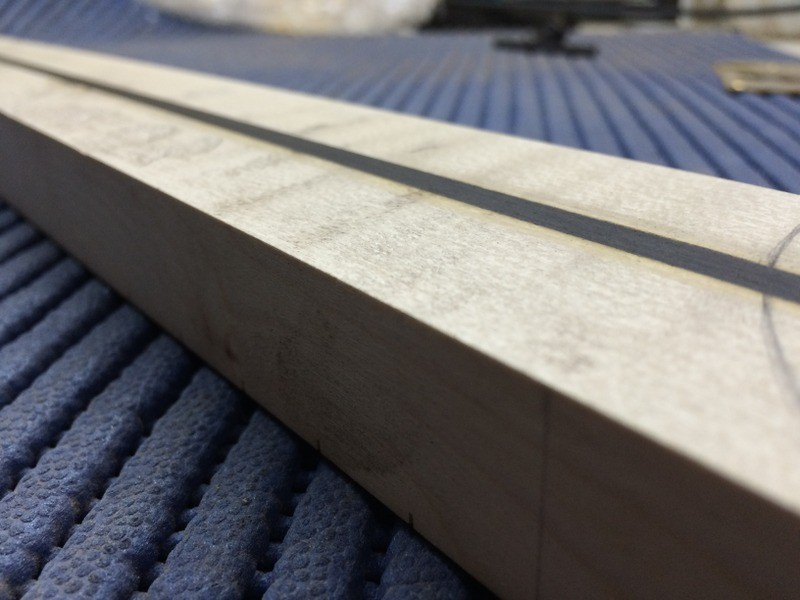

Una vez pasadas unas horas, ya podemos igualar con el cepillo la tapa con el resto del mástil:

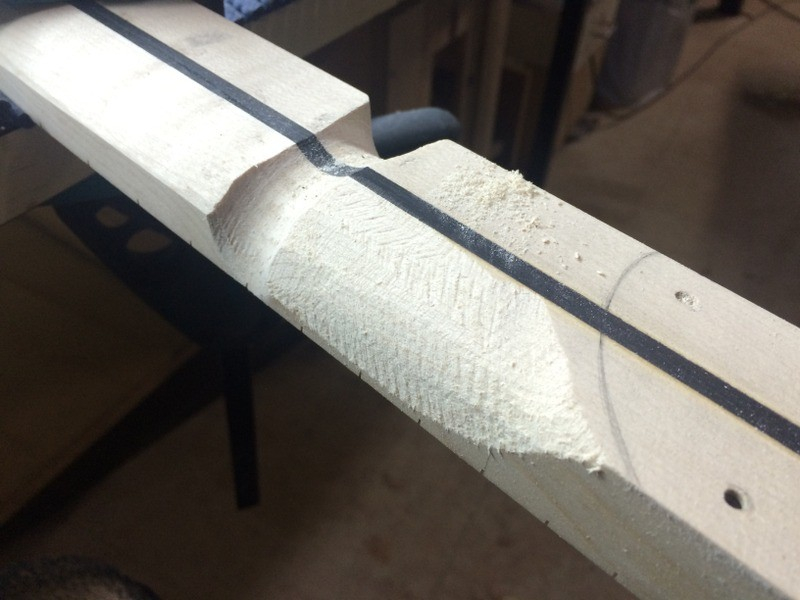

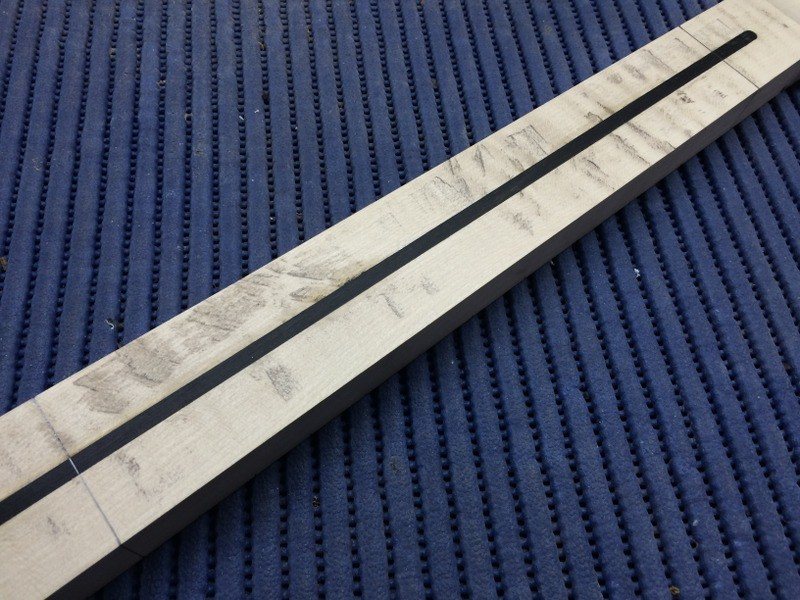

Tras dejar secar esto algún dia más, me dispuse a tallar el mástil por detras. Los planos traían plantillas de la curvatura del mismo a la altura del traste 1 y del 12, así que tras hacerme unas plantillas de dichas formas, marco en el mástil esos puntos:

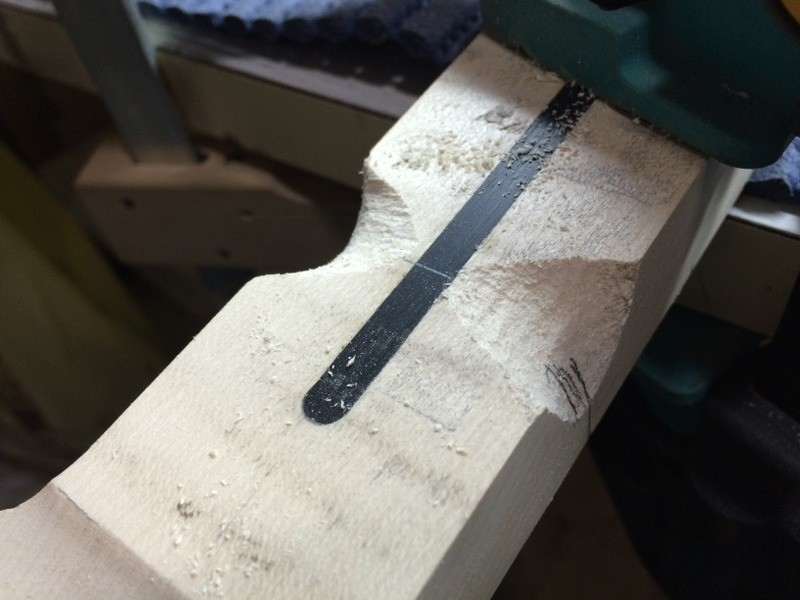

Luego, con la escofina, voy tallando esas formas en cada uno de los extremos marcados, comprobando con las plantillas y marcando donde chocan estas con la madera para rebajar más en esos puntos:
Importante, como veis, es comprobar continuamente con la plantillita de cada perfil, que estemos dando la forma adecuada en cada punto.

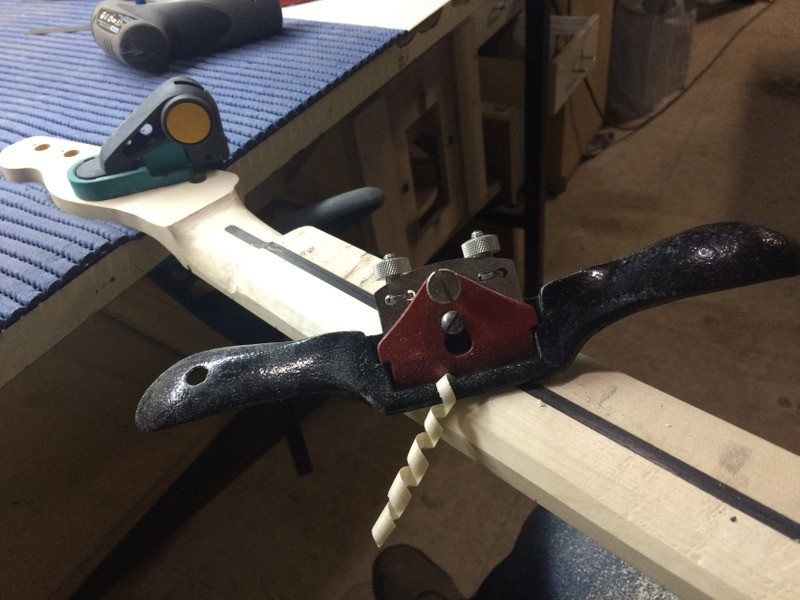

Una vez conseguidos los perfiles de ambos extremos, ya solo queda unir uno y otro con el bastrén:

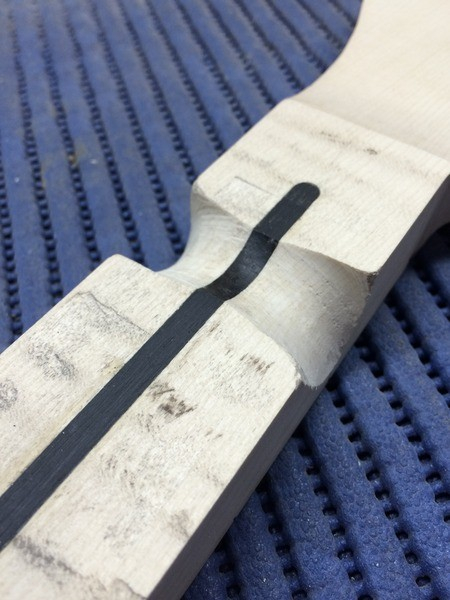

Pero como los extremos molestaban para hacer todo el recorrido, primero los tallé, tanto en la unión con la pala:

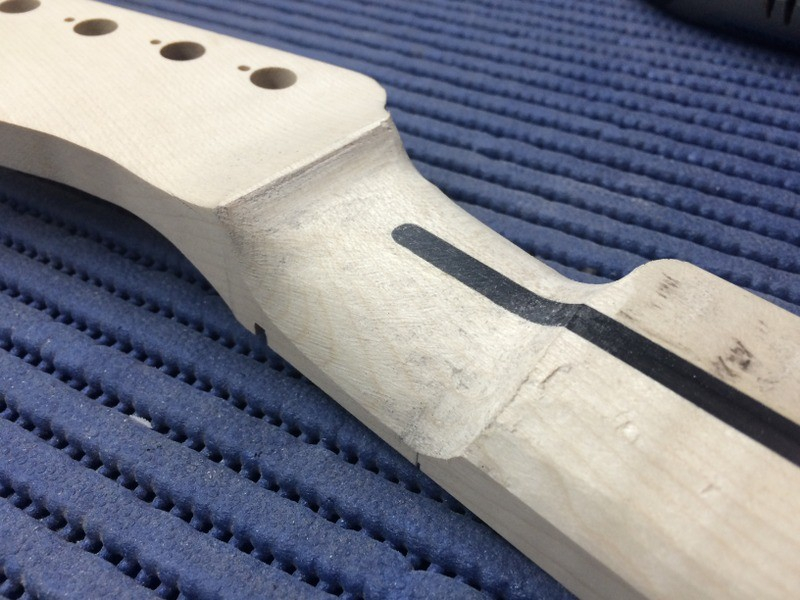

Como en el tacón o extremo de unión al cuerpo (porque aqui tacón propiamente dicho, no hay...)

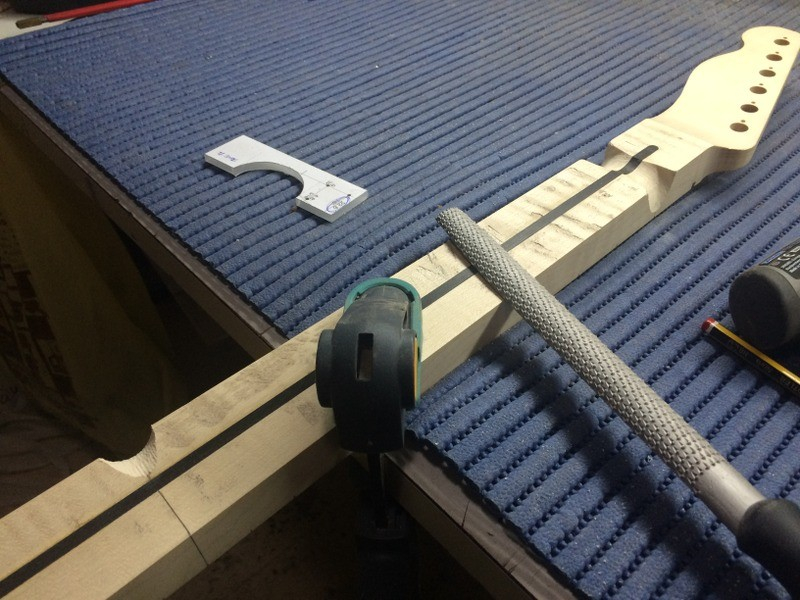

Ahora ya si pude rebajar cómodamente toda la longitud del mástil:

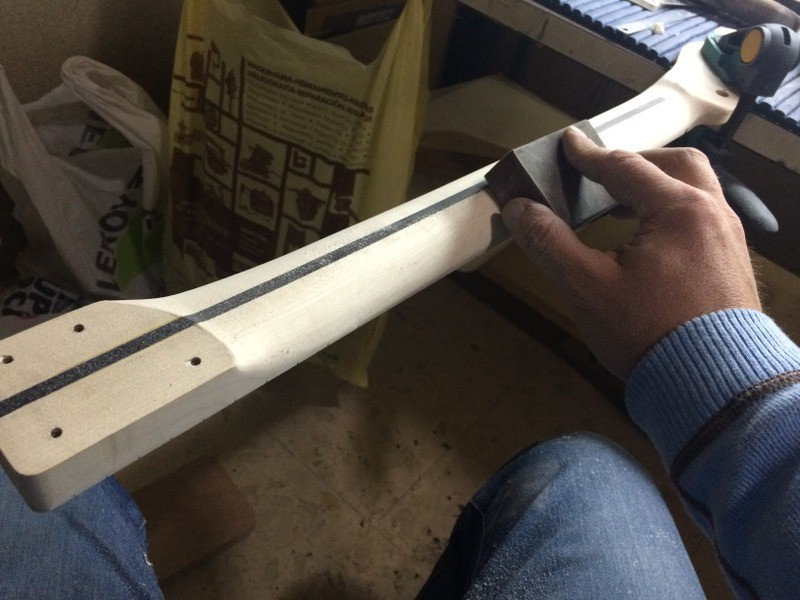

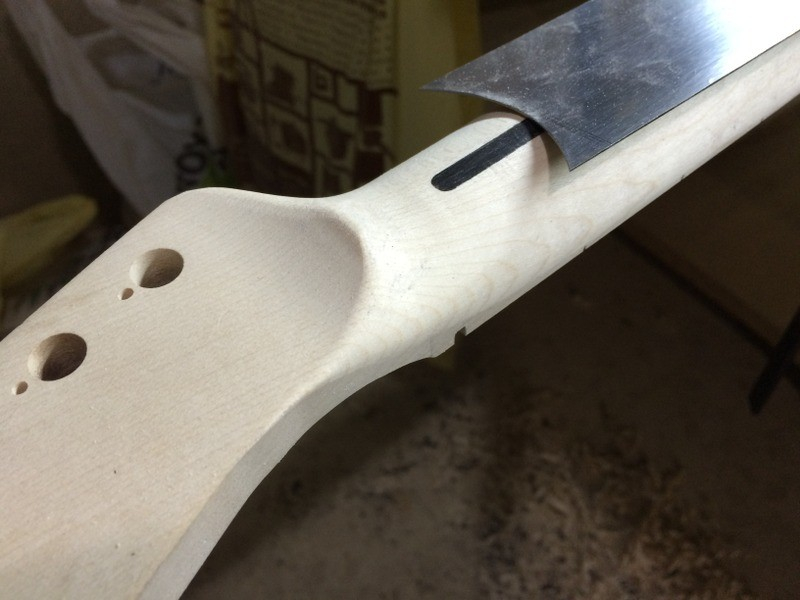

Una vez que estaba prácticamente igualado, termino el trabajo con la cuchilla de ebanista, y paso a tallar con lima y lija los extremos:

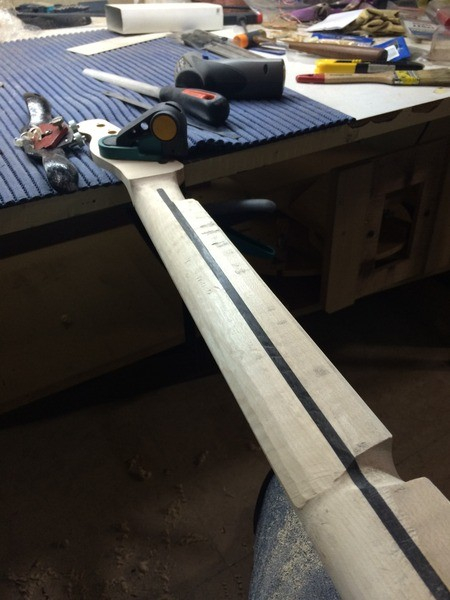

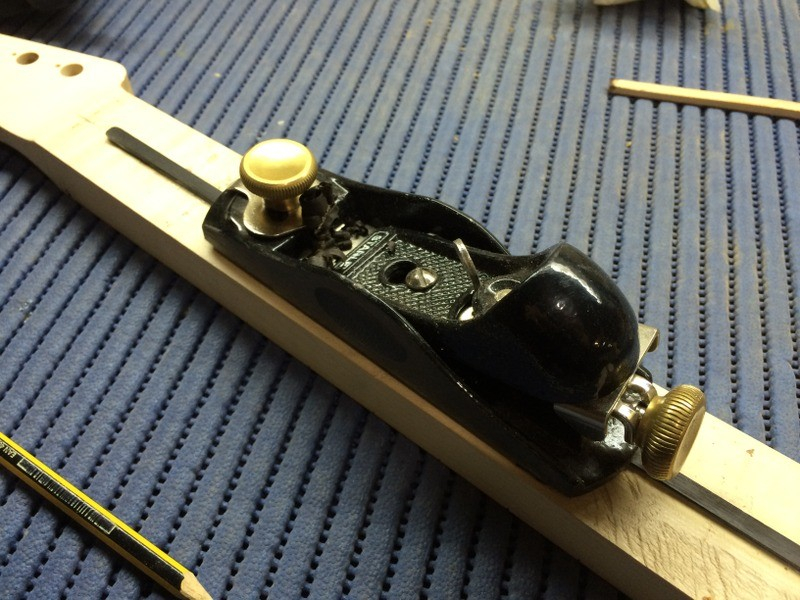

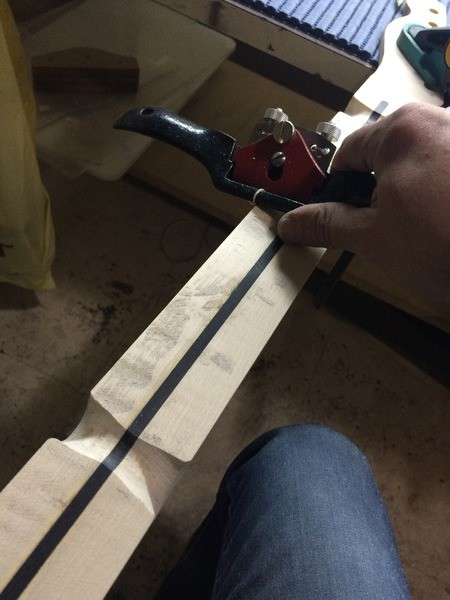

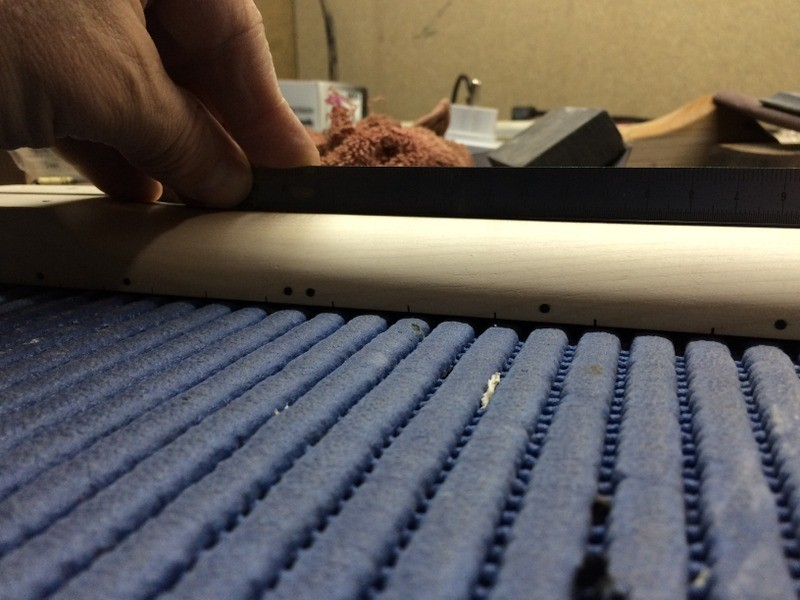

En este punto, ya voy comprobando la rectitud del mástil en todos sus puntos con una regla:
Y voy corrigiendo con el taco de lija para dejarlo totalmente recto...

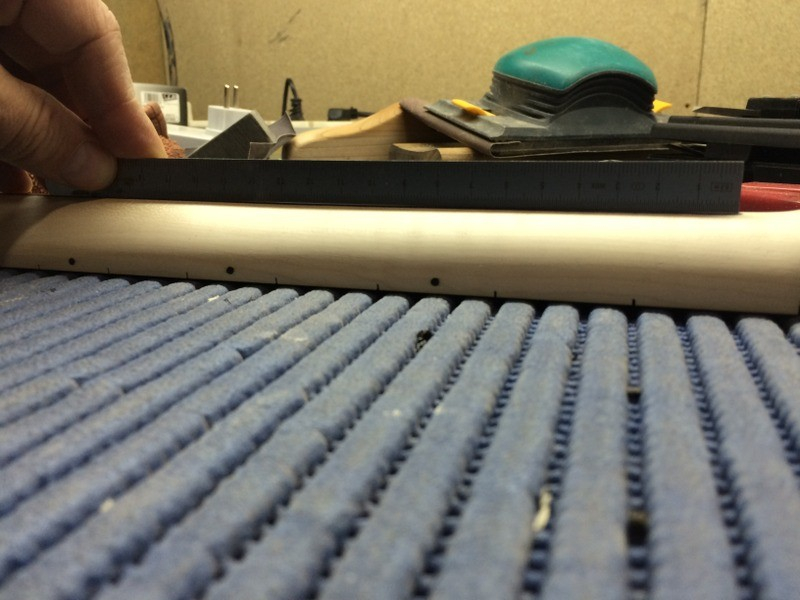

Y así, tras mucho comprobar con plantillas y reglas y mucho pasar el taco de lija en sentido longitudinal siempre.... Mástil terminado...!
Mañana seguiré con algún avance más que hice en el cuerpo una vez que terminé el mástil.
Un saludo a todos!!!
Nos quedamos con el error que cometí con el hueco de la pastilla del puente, que no tenía la forma adecuada para alojarla. Sencillo de solucionar...
Lo que hice para definir la forma sin tener aún la pastilla, fué colocar la placa que la alojará para marcar el orificio que la sujetará en la parte alta:
Luego, tras dibujar una linea a lápiz que rodeaba ese punto marcado, utilizando la fresadora pequeña, hice la forma a pulso, con muuuuuuuuuuuuuucho cuidado y un poquito más...!
En cuanto a la profundidad de este primer fresado... poquita... la justa para que sirviese de guía al rodamiento de la fresa que usaría posteriormente...
Una vez definida la forma, el resto era fácil... meter la fresadora grande con la fresa con rodamiento, e ir rebajando poco a poco hasta igualar con el resto de la cavidad...
Mas tarde tendré que pintar también esa zona con la pintura conductiva...
De momento, en este punto, ahí dejé el cuerpo...
Y lo dejé así para poder avanzar al máximo con el mástil.
Este era el estado en el que lo tenía:
Canal hecho, tapa del alma lista... tocaba instalar y sellar el alma....
En primer lugar, protejo con cinta las piezas roscadas para evitar que ningún tipo de adhesivo o cola los manche y dificulten su funcionamiento...
Tanto en un extremo...
... como en el otro
Tras esto, se ponen un par de gotas con la pistola térmica en cada extremo (coincidiendo precisamente con las piezas roscadas)
Y se coloca el alma en su sitio, presionando bien para vencer la resistencia de la silicona:
Una vez situada el alma en su sitio, toca colocar la tapa. En mi caso la he hecho de ébano, que he sacado de una tablilla de las que venden para diapasones.
Así que me preparo el mástil, la tapa, la cola...
... Embadurno bien la tapa (mas vale que sobre... ) ya que con lo apretada que va, el exceso va a salir por arriba...
Y la meto en la ranura con ayuda del martillo de trastes:
Como os decía, el exceso de cola, se queda fuera....
y ese exceso, con un paño húmedo se elimina:
Si queremos hilar muy fino, se puede usar un palito para pasarlo por el rincon y eliminar totalmente la cola sobrante... Yo lo no he hecho en este caso, porque luego al dar forma al mástil, esto va a desaparecer...
Una vez pasadas unas horas, ya podemos igualar con el cepillo la tapa con el resto del mástil:
Tras dejar secar esto algún dia más, me dispuse a tallar el mástil por detras. Los planos traían plantillas de la curvatura del mismo a la altura del traste 1 y del 12, así que tras hacerme unas plantillas de dichas formas, marco en el mástil esos puntos:
Luego, con la escofina, voy tallando esas formas en cada uno de los extremos marcados, comprobando con las plantillas y marcando donde chocan estas con la madera para rebajar más en esos puntos:
Importante, como veis, es comprobar continuamente con la plantillita de cada perfil, que estemos dando la forma adecuada en cada punto.
Una vez conseguidos los perfiles de ambos extremos, ya solo queda unir uno y otro con el bastrén:
Pero como los extremos molestaban para hacer todo el recorrido, primero los tallé, tanto en la unión con la pala:
Como en el tacón o extremo de unión al cuerpo (porque aqui tacón propiamente dicho, no hay...)
Ahora ya si pude rebajar cómodamente toda la longitud del mástil:
Una vez que estaba prácticamente igualado, termino el trabajo con la cuchilla de ebanista, y paso a tallar con lima y lija los extremos:
En este punto, ya voy comprobando la rectitud del mástil en todos sus puntos con una regla:
Y voy corrigiendo con el taco de lija para dejarlo totalmente recto...
Y así, tras mucho comprobar con plantillas y reglas y mucho pasar el taco de lija en sentido longitudinal siempre.... Mástil terminado...!
Mañana seguiré con algún avance más que hice en el cuerpo una vez que terminé el mástil.
Un saludo a todos!!!
Qué maravilla, cada vez que entro en este hilo quedo hipnotizado
Jazzcar escribió:el puente que vas a usar es Bigsby original no? madre mia los componentazos que le pondriá a esa belleza!!
Si, si, claro, un B5 original... en cuanto a los componentes... estoy tratando de meterle canela fina a todo... las clavijas son de lo mejor, las maderas... las pastillas son unas fender N3, Buena electrónica... en fin... ya iréis viendo...
Bueno, sigo y ya termino de momento con los últimos avances que hice antes de desmantelar el taller, de manera que lo que ponga despues de esto ya será en "tiempo real"...
Una vez terminado de tallar el mástil, para poder fijarlo al cuerpo, aún quedaba un pequeño detalle: la cabeza del ajuste de alma:

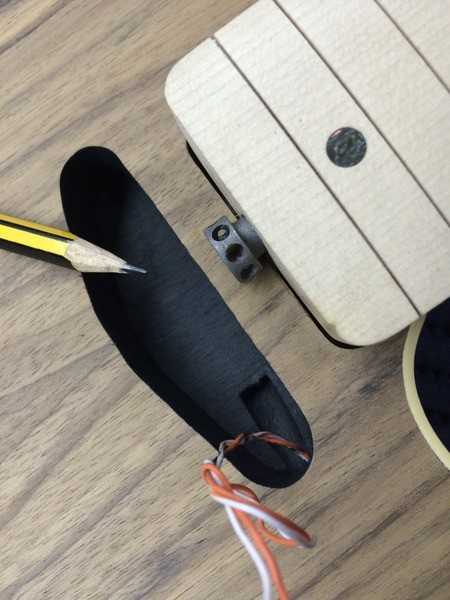

Así que, para hacer el cajeado en el cuerpo, plantee el mástil y marqué en el cuerpo el hueco necesario para alojar la pieza en cuestión.

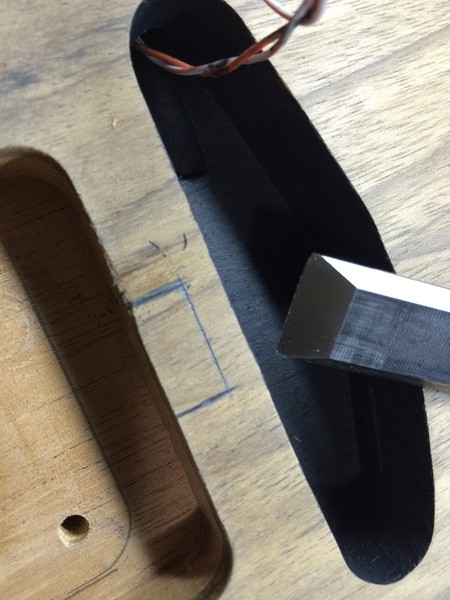

En esta ocasión, lo vacié utilizando el formón:
Aquí ya el hueco hecho:

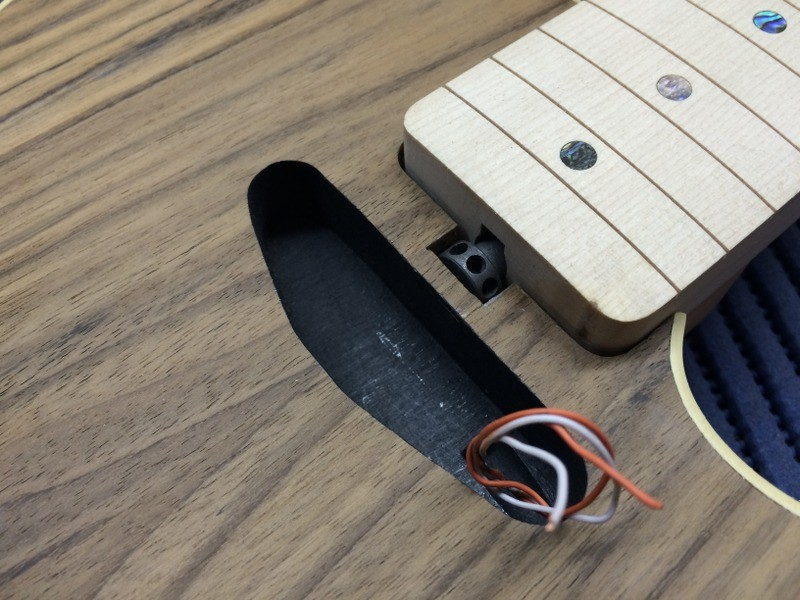

Y el mástil unido al cuerpo de nuevo:

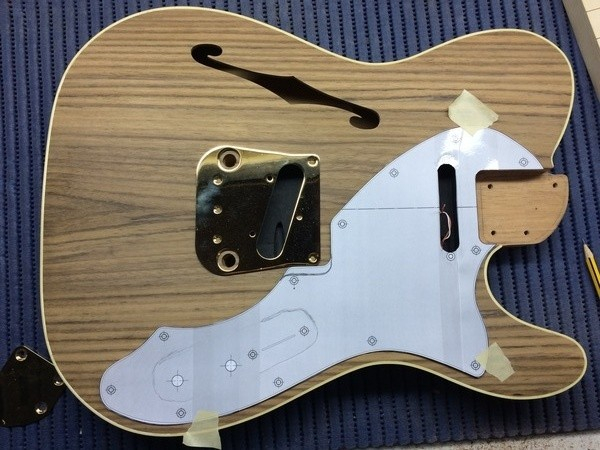

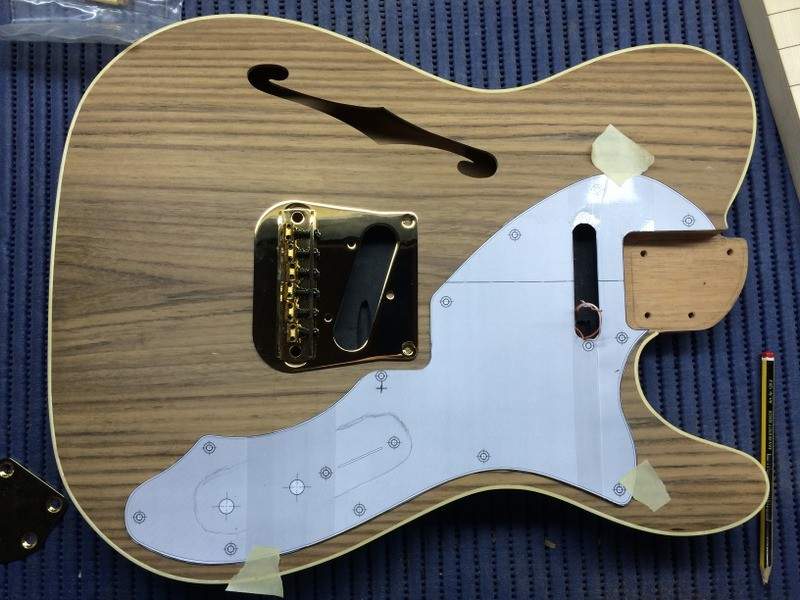

El siguiente paso fue preparar la plantilla para hacer el golpeador, pues ya tenía todos los elementos, o casi todos para ir preparándolo...
En primer lugar, imprimí la plantilla del golpeador que venía en los planos, y comprobé que encajase perfectamente en la guitarra.
Como en el plano original la guitarra viene con el puente estándar de telecaster, el golpeador se queda demasiado pegado a la placa que voy a utilizar yo para poder utilizar el bigsby que colocaré, así que marqué a lápiz el perfil ideal para mi golpeador:
Luego recorté el papel por la línea...
[ Imagen no disponible ]

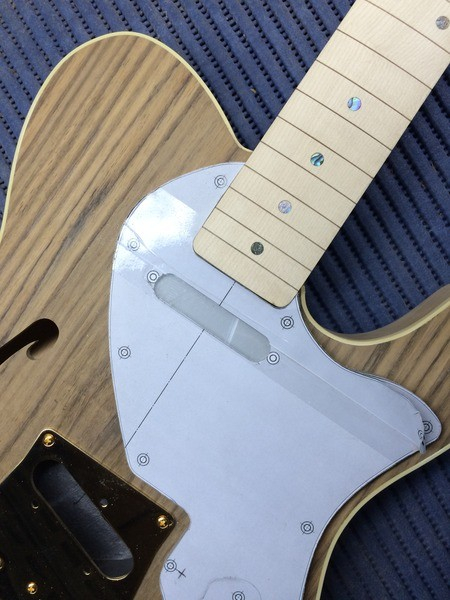

.y fui colocando y retocando partes como el cajeado del mástil, para dejar la plantilla de papel lo más exacta posible a las necesidades del cuerpo...
Después, pues el proceso habitual de preparación de las plantillas: Pegar en metacrilato y recortar con la sierra de banda, luego limar los bordes, pulirlos a cuchilla...
Y de nuevo, ajustar bien al mástil...
Y ooootra vez, el detalle del ajuste del alma, para el cual voy a dejar un hueco de acceso en el golpeador, para no tener que desmantelar media guitarra para hacer un simple ajuste...
[ Imagen no disponible ]
Para ello, dibujo en cinta de carrocero el hueco necesario...
Y lista la plantilla con sus orificios de referencia de tornillos, orificios para potes y switch, etc...
Solo he omitido de momento en la plantilla los agujeros de los tornillos de ajuste de la pastilla del mástil, pues prefiero hacerlos cuando me lleguen estas, que será probablemente el lunes...

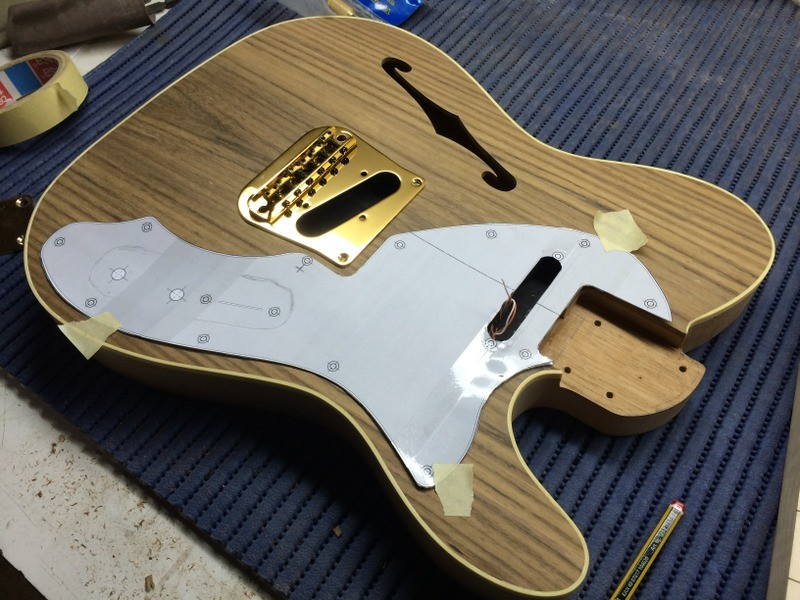

Y así es como tengo la guitarra en este punto...!
Ya tengo local nuevo para montar el taller, y espero poder trasladar todo este finde y
así poder continuar con ella esta semana que entra...
Ya os seguiré contando!!!!
Un saludo!!!
Una vez terminado de tallar el mástil, para poder fijarlo al cuerpo, aún quedaba un pequeño detalle: la cabeza del ajuste de alma:
Así que, para hacer el cajeado en el cuerpo, plantee el mástil y marqué en el cuerpo el hueco necesario para alojar la pieza en cuestión.
En esta ocasión, lo vacié utilizando el formón:
Aquí ya el hueco hecho:
Y el mástil unido al cuerpo de nuevo:
El siguiente paso fue preparar la plantilla para hacer el golpeador, pues ya tenía todos los elementos, o casi todos para ir preparándolo...
En primer lugar, imprimí la plantilla del golpeador que venía en los planos, y comprobé que encajase perfectamente en la guitarra.
Como en el plano original la guitarra viene con el puente estándar de telecaster, el golpeador se queda demasiado pegado a la placa que voy a utilizar yo para poder utilizar el bigsby que colocaré, así que marqué a lápiz el perfil ideal para mi golpeador:
Luego recorté el papel por la línea...
[ Imagen no disponible ]
.y fui colocando y retocando partes como el cajeado del mástil, para dejar la plantilla de papel lo más exacta posible a las necesidades del cuerpo...
Después, pues el proceso habitual de preparación de las plantillas: Pegar en metacrilato y recortar con la sierra de banda, luego limar los bordes, pulirlos a cuchilla...
Y de nuevo, ajustar bien al mástil...
Y ooootra vez, el detalle del ajuste del alma, para el cual voy a dejar un hueco de acceso en el golpeador, para no tener que desmantelar media guitarra para hacer un simple ajuste...
[ Imagen no disponible ]
Para ello, dibujo en cinta de carrocero el hueco necesario...
Y lista la plantilla con sus orificios de referencia de tornillos, orificios para potes y switch, etc...
Solo he omitido de momento en la plantilla los agujeros de los tornillos de ajuste de la pastilla del mástil, pues prefiero hacerlos cuando me lleguen estas, que será probablemente el lunes...
Y así es como tengo la guitarra en este punto...!
Ya tengo local nuevo para montar el taller, y espero poder trasladar todo este finde y
así poder continuar con ella esta semana que entra...
Ya os seguiré contando!!!!
Un saludo!!!
Hola de nuevo a todos!

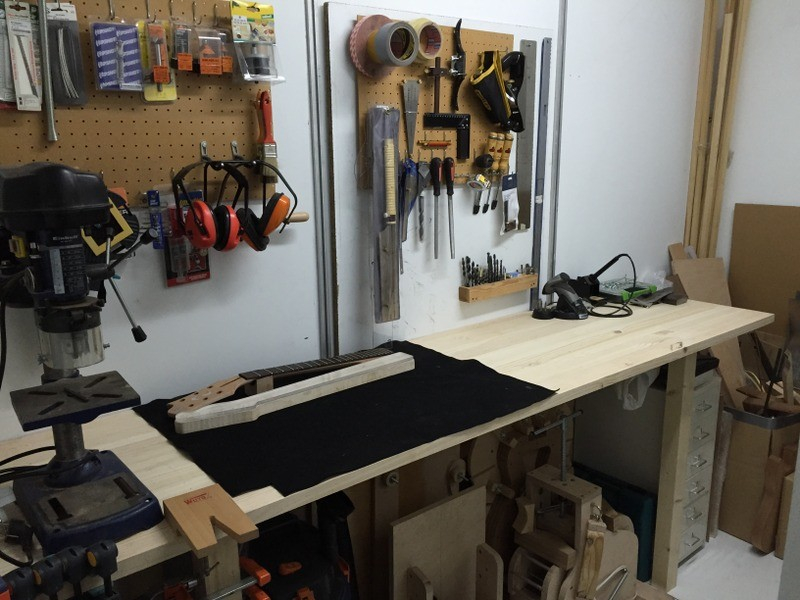

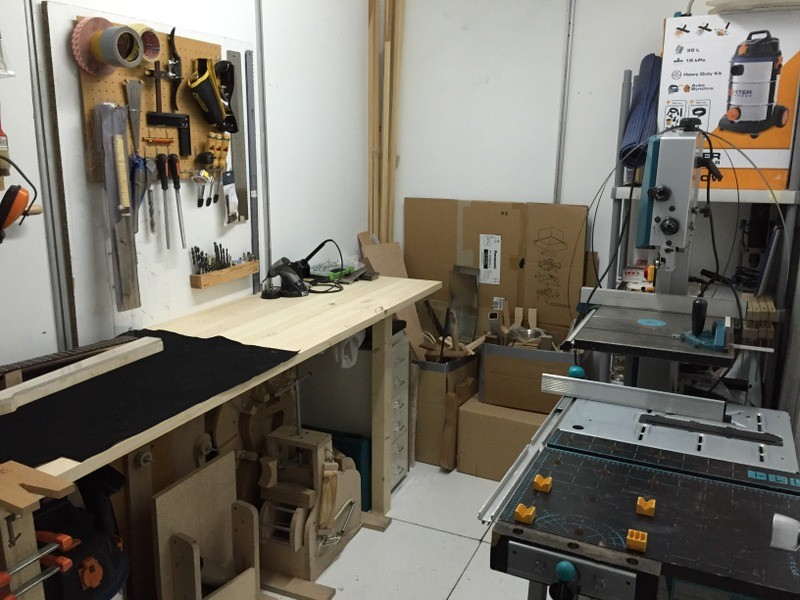

Bueno... pues ya tengo tallercito montado... canijo canijo, pero funcional...
Como al terminar de ordenarlo todo aún no tenía la guitarra en el taller (la guardé a buen recaudo, que las mudanzas son imanes de golpes...), pues me puse a avanzar con el tema del golpeador...

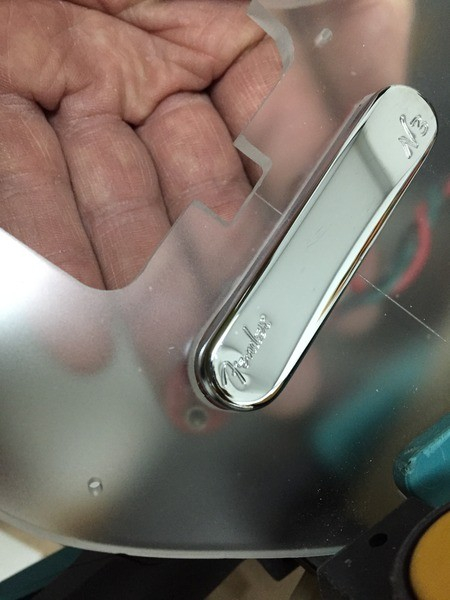

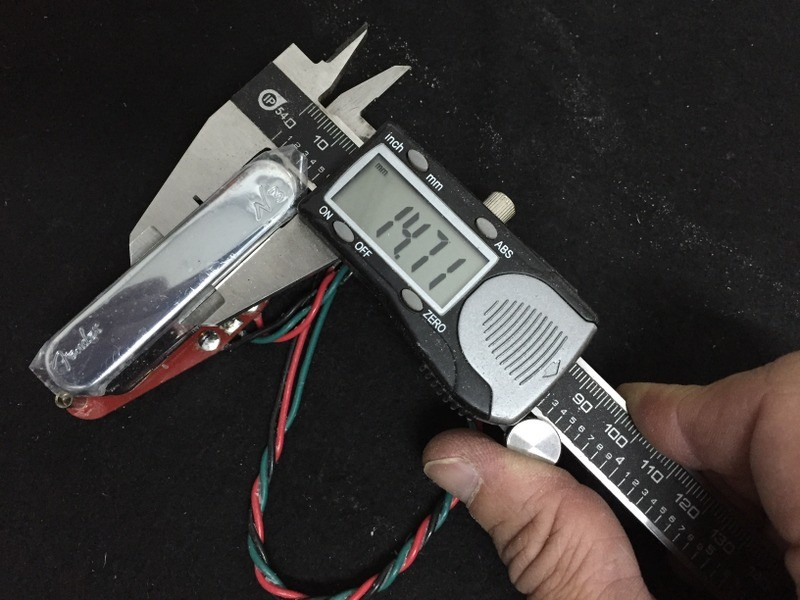

Me acababan de llegar las pastillas, así que lo primero que hice fue comprobar que la pastilla del mástil entrase en el hueco de la plantilla del golpeador:
Con esa medida, la anchura del hueco tendría que ser de 15mm... así que a lijar, porque tenía menos...

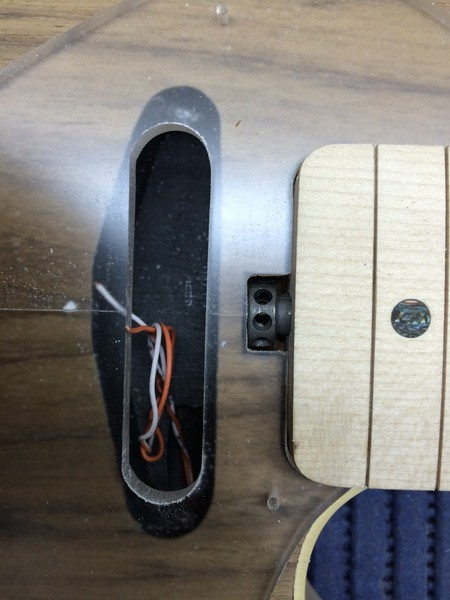

Hasta que la pastilla entró sin problemas...
Como puede verse en la foto, los únicos orificios que aún no había hecho en la plantilla son precisamente los que sujetarán la pastilla, pues preferí esparar a tenerlas...

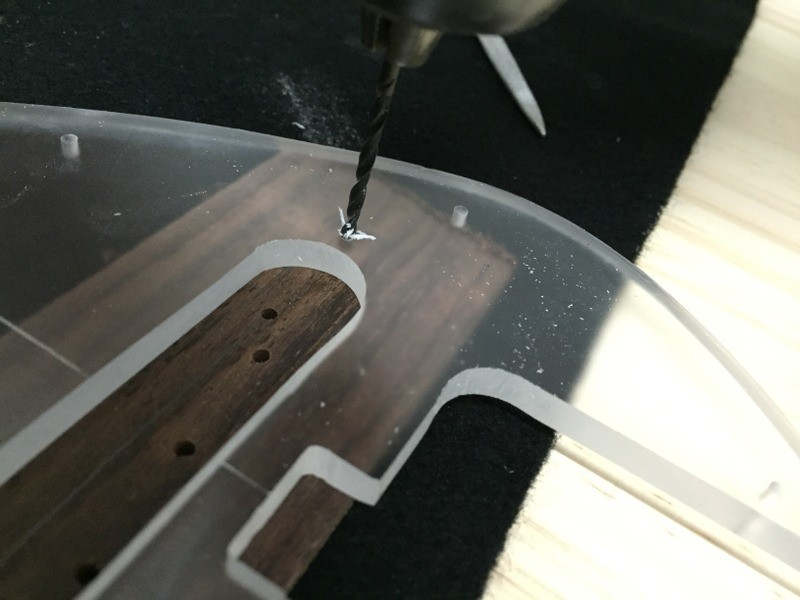

Como la plantilla es transparente, pude marcar sin dificultad el punto exacto teniendo como referencia la propia pastilla.

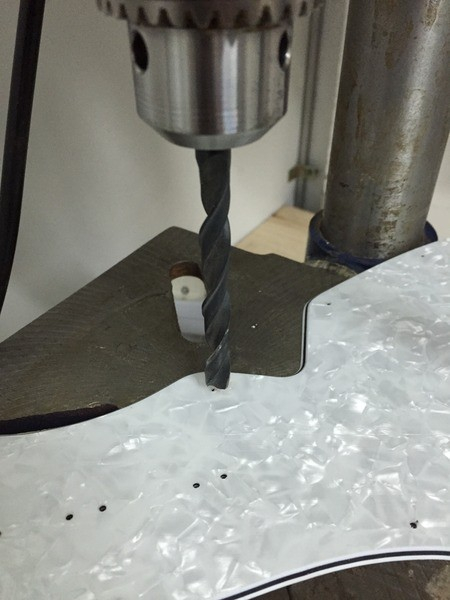

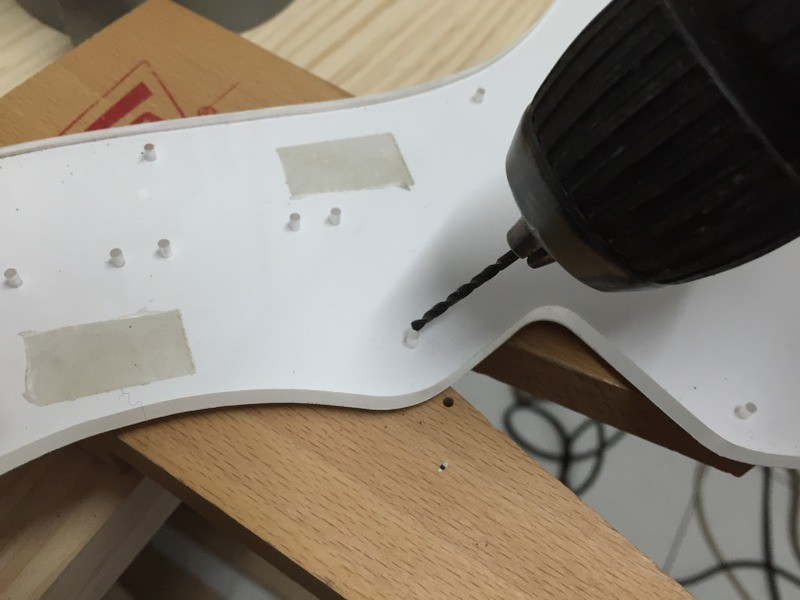

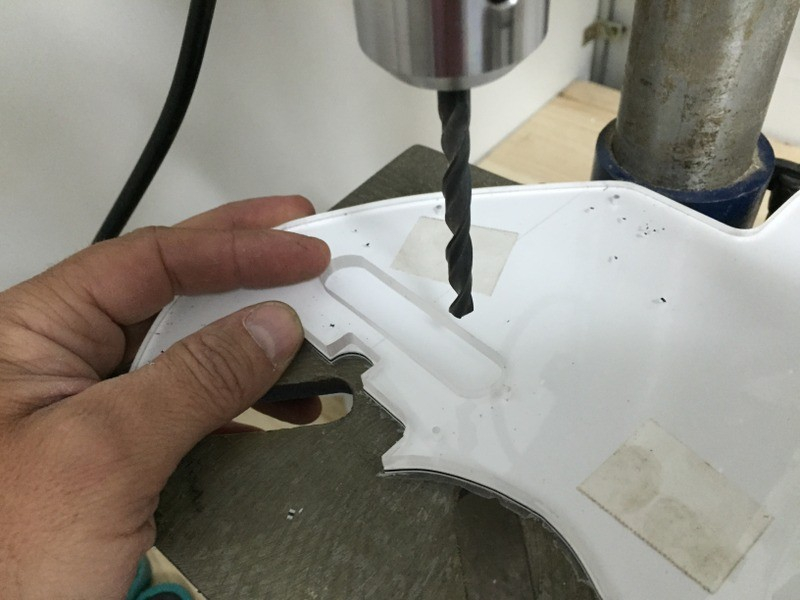

Ahora ya era cosa de poner un mártir bajo el metacrilato, y taladrar también con broca de 2mm:

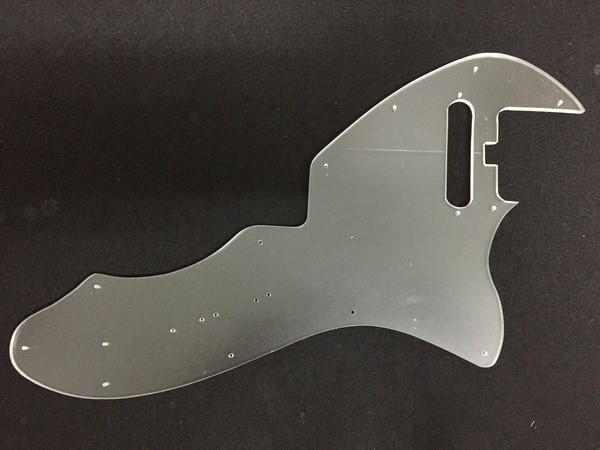

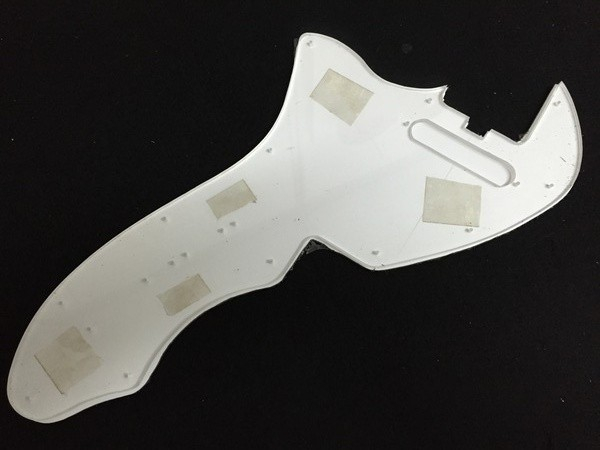

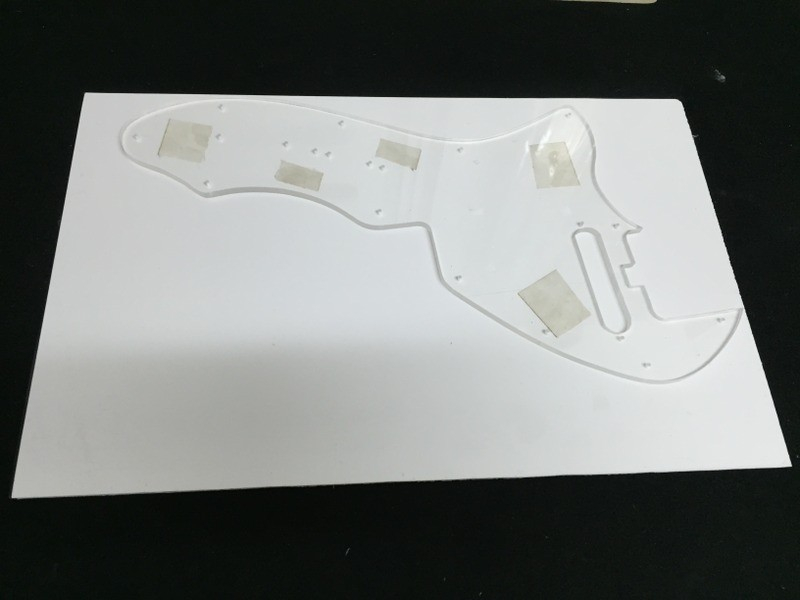

Plantilla lista!

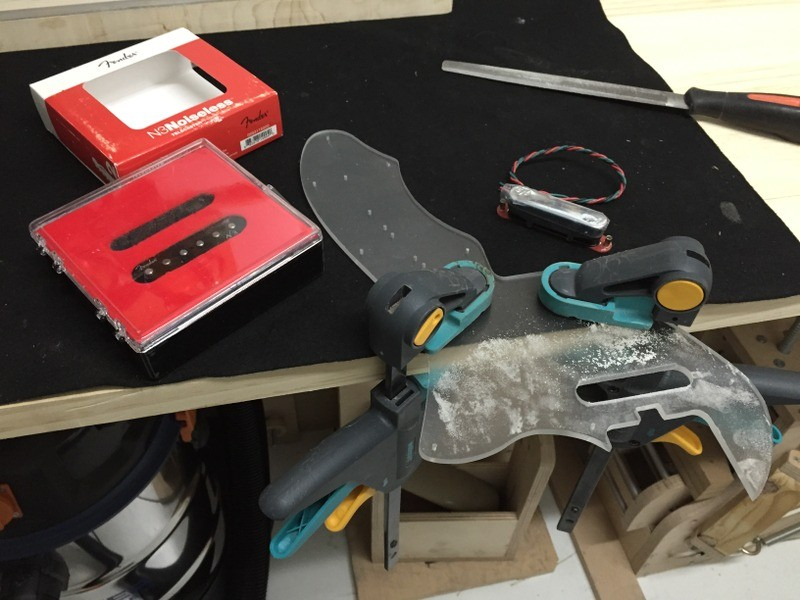

Y ya que la plantilla estaba lista, me dije... pues vamos a hacer el golpeador...!
En primer lugar, pegué cinta de doble cara en la plantilla:
Fijaos que está pegada en la parte delantera de la plantilla, y es que la plantilla va pegada por la parte de atrás del material con el que se hará el golpeador, para luego poder fresar correctamente el borde a 45 grados...

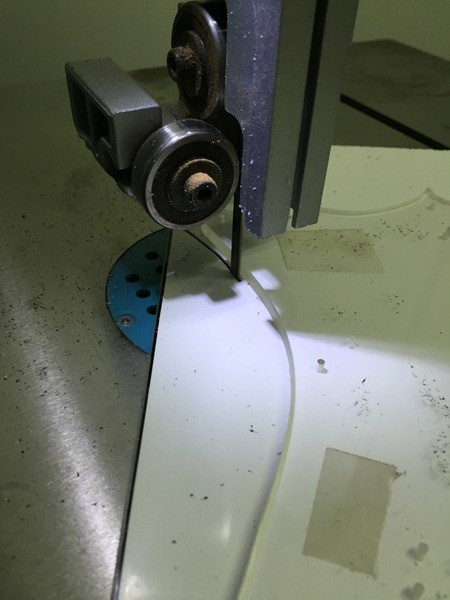

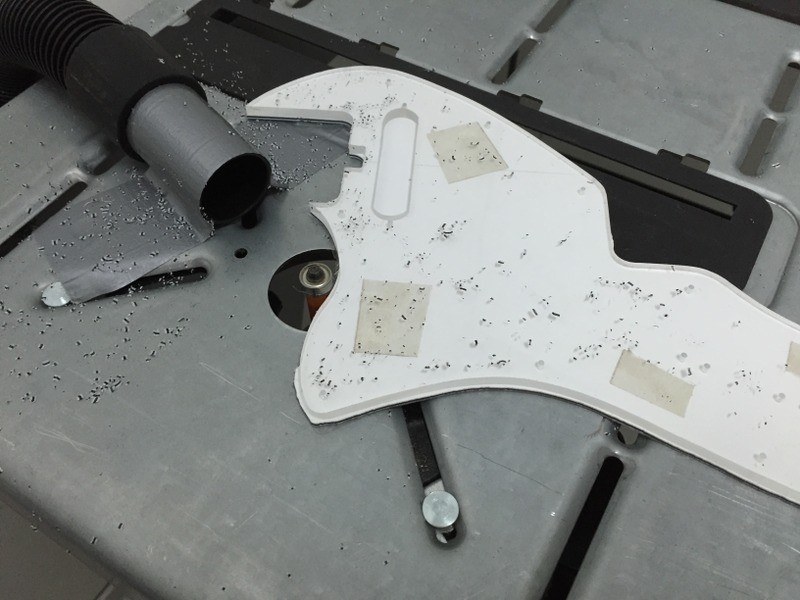

Y a cortar con la sierra de cinta:
Hago un corte lo más cercano posible a la plantilla, pero sin tocarla nunca, claro...

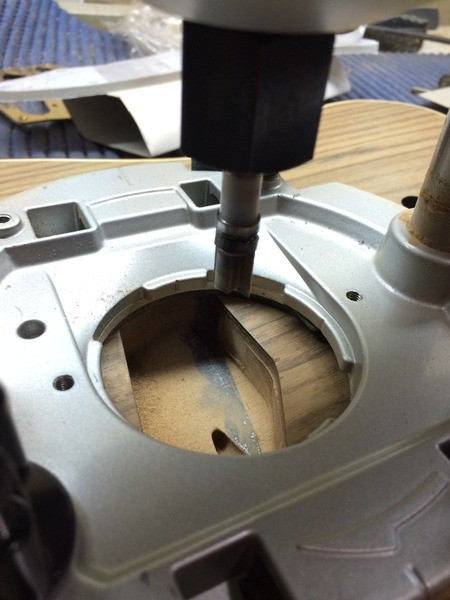

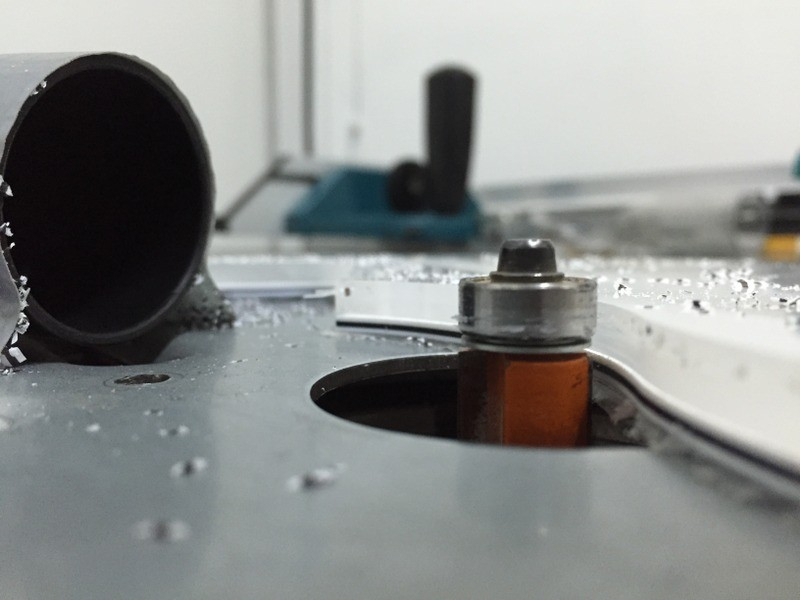

Para que el golpeador quede con su forma definitiva, uso la fresadora, que para eso es también la plantilla:

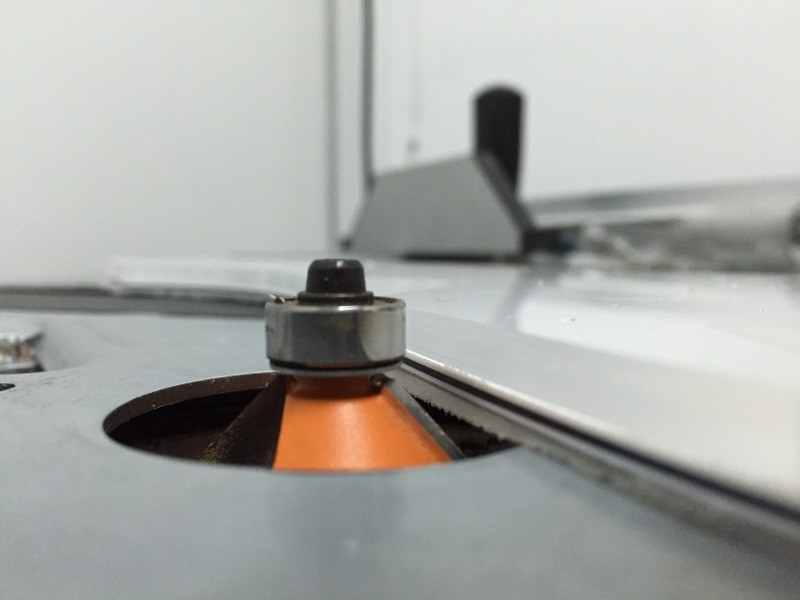

Fijaos que en principio uso la fresa recta. Lo hago así porque hay zonas en las que debe quedar así. En concreto, la parte del cajeado para el mástil.
Y así queda...
El siguiente paso es abrir el hueco para la pastilla del mástil. En principio pensé en hacer un par de orificios y recortar con la segueta, para luego pasar la fresa...
Pero luego me dije... "qué leches... pa'qué está la fresa!?!?"

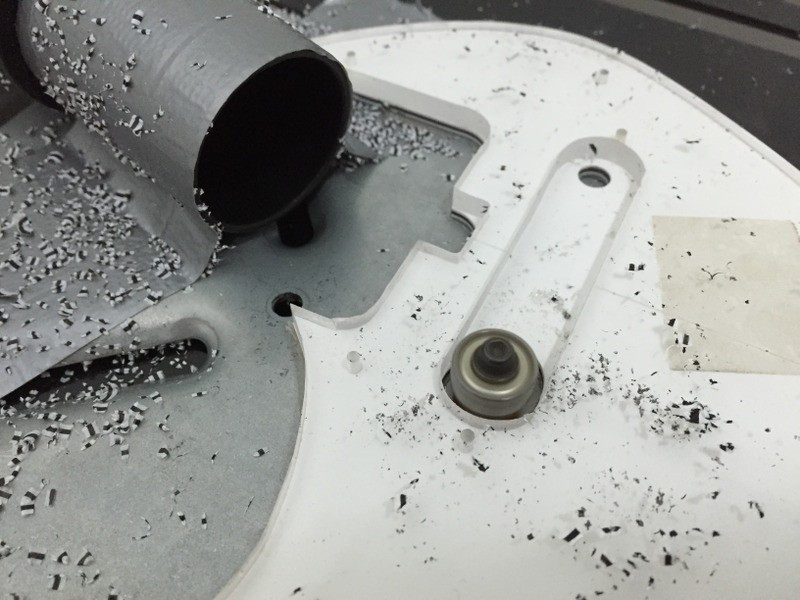

Y amplié el orificio para que la fresa entrara directamente e hiciese el trabajo al completo...
Y tan bien que lo hizo... Aquí ya el golpeador con su forma definitiva:
[ Imagen no disponible ]

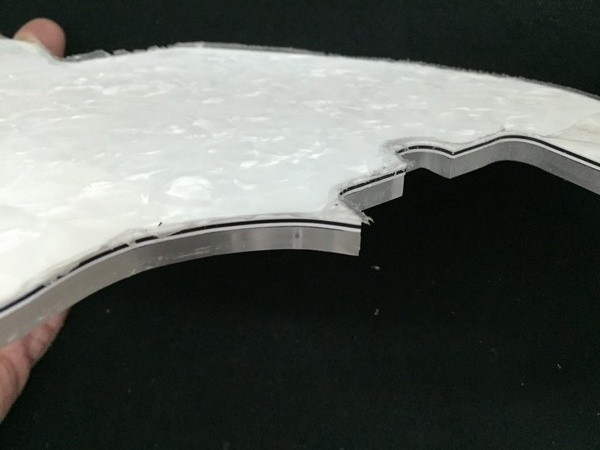

Pero aquí aún falta el biselado de los bordes, para que se vean las capas del golpeador, y eso se hace con la fresa de 45 grados:
Y así es como queda:
Si os fijáis a la izquierda, el filo queda un poco mordido... y es que el canto aquí queda tan fino, que se aplasta y se muerde con nada... así que lo que hago después es pasarle una lija muy fina para "redondear" ese filo y hacerlo más resistente.
Bueno, pues con esto ya solo quedan los detalles... como cajear bien el hueco para el ajuste del alma (la fresa no llega a las esquinas, así que hay que hacerlas a lima...)
Queda también marcar los orificios para los tornillos y demás elementos que iran fijados al golpeador:

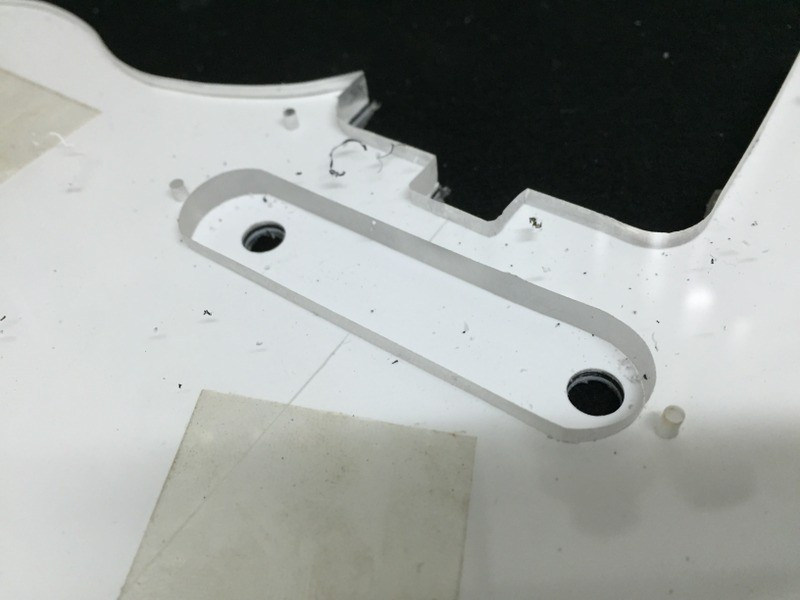

Y avellanar los orificios donde irán los tornillos de fijacion al cuerpo:
Como véis, lo hago en la columna, para ganar estabilidad, y con una broca del 8, que los tornillos son muy chiquitajos...

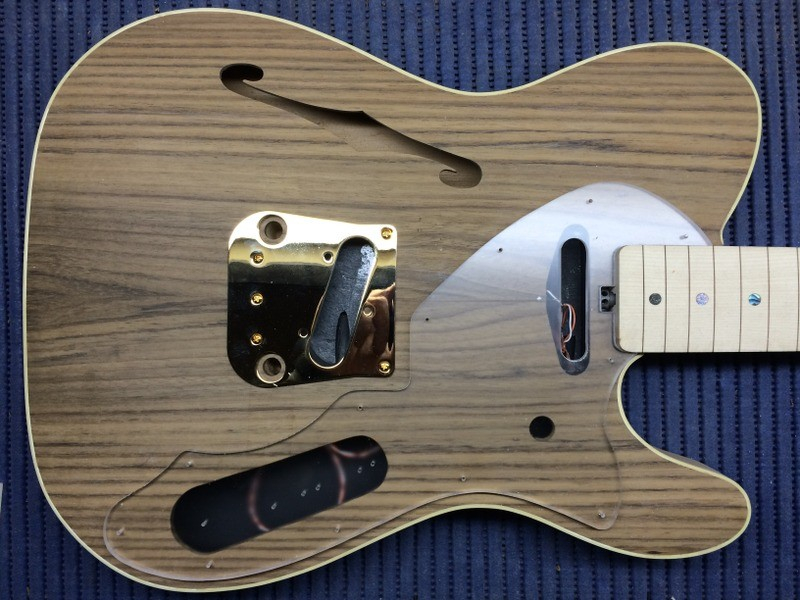

Y de momento ya está listo el golpeador:
Fijáos que no he hecho avellanado en los orificios para los tornillos de la pastilla ni en los del swicth , porque esos son tornillos planos, no avellanados, y tampoco he mecanizado la ranura para este de momento (están marcados el comienzo y el final), así como tampoco he ampliado el orificio de los potenciómetros (en cuanto los encuentre en este desastre y mida el diámetro, los haré...)
Pues nada, este ha sido el avance de momento...
Que bueno estar trasteando otra vez, oye...!
Un saludo!
Bueno... pues ya tengo tallercito montado... canijo canijo, pero funcional...
Como al terminar de ordenarlo todo aún no tenía la guitarra en el taller (la guardé a buen recaudo, que las mudanzas son imanes de golpes...), pues me puse a avanzar con el tema del golpeador...
Me acababan de llegar las pastillas, así que lo primero que hice fue comprobar que la pastilla del mástil entrase en el hueco de la plantilla del golpeador:
Con esa medida, la anchura del hueco tendría que ser de 15mm... así que a lijar, porque tenía menos...
Hasta que la pastilla entró sin problemas...
Como puede verse en la foto, los únicos orificios que aún no había hecho en la plantilla son precisamente los que sujetarán la pastilla, pues preferí esparar a tenerlas...

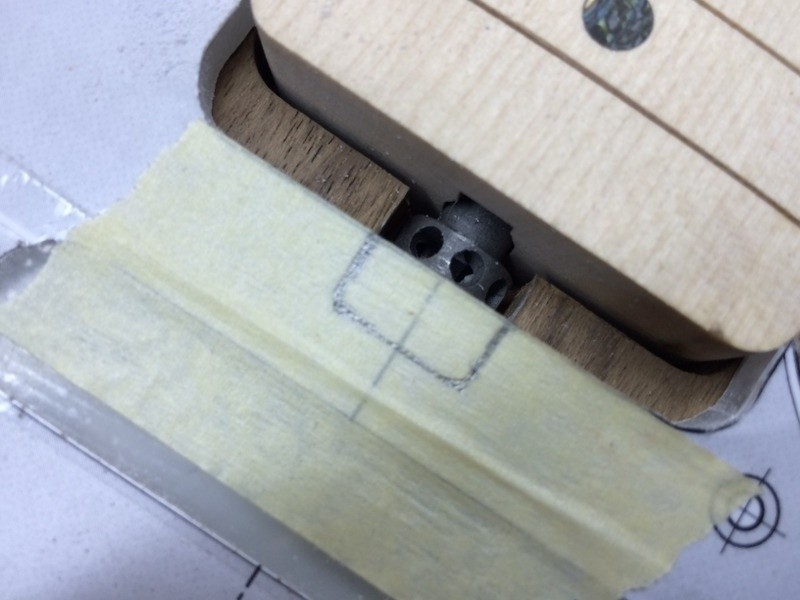

Como la plantilla es transparente, pude marcar sin dificultad el punto exacto teniendo como referencia la propia pastilla.
Ahora ya era cosa de poner un mártir bajo el metacrilato, y taladrar también con broca de 2mm:
Plantilla lista!
Y ya que la plantilla estaba lista, me dije... pues vamos a hacer el golpeador...!

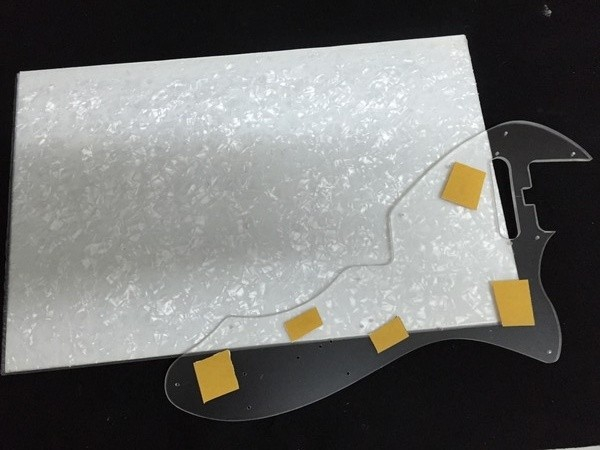

En primer lugar, pegué cinta de doble cara en la plantilla:
Fijaos que está pegada en la parte delantera de la plantilla, y es que la plantilla va pegada por la parte de atrás del material con el que se hará el golpeador, para luego poder fresar correctamente el borde a 45 grados...
Y a cortar con la sierra de cinta:
Hago un corte lo más cercano posible a la plantilla, pero sin tocarla nunca, claro...
Para que el golpeador quede con su forma definitiva, uso la fresadora, que para eso es también la plantilla:
Fijaos que en principio uso la fresa recta. Lo hago así porque hay zonas en las que debe quedar así. En concreto, la parte del cajeado para el mástil.
Y así queda...
El siguiente paso es abrir el hueco para la pastilla del mástil. En principio pensé en hacer un par de orificios y recortar con la segueta, para luego pasar la fresa...
Pero luego me dije... "qué leches... pa'qué está la fresa!?!?"
Y amplié el orificio para que la fresa entrara directamente e hiciese el trabajo al completo...

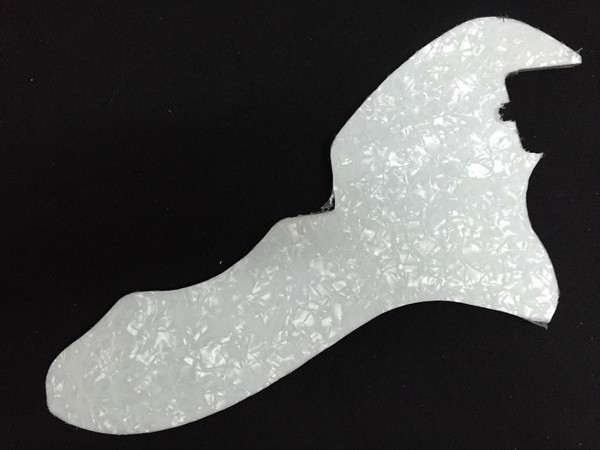

Y tan bien que lo hizo... Aquí ya el golpeador con su forma definitiva:
[ Imagen no disponible ]

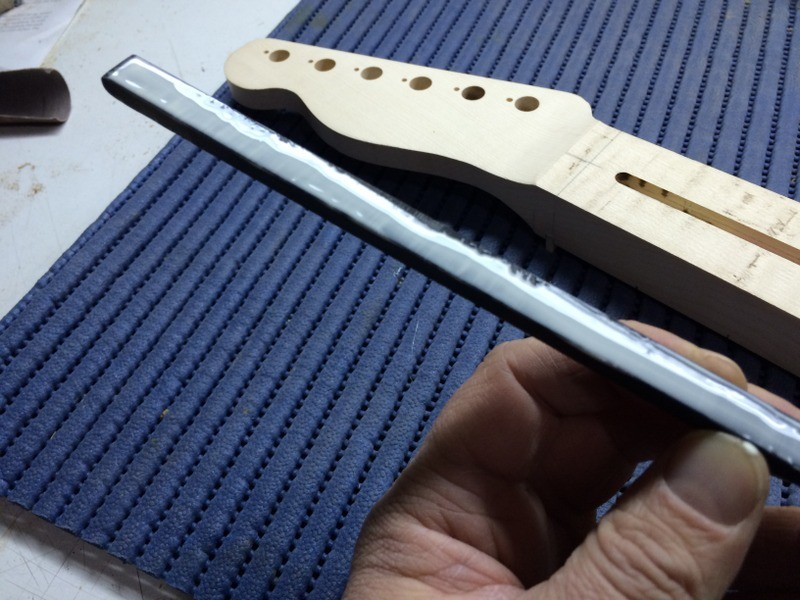

Pero aquí aún falta el biselado de los bordes, para que se vean las capas del golpeador, y eso se hace con la fresa de 45 grados:

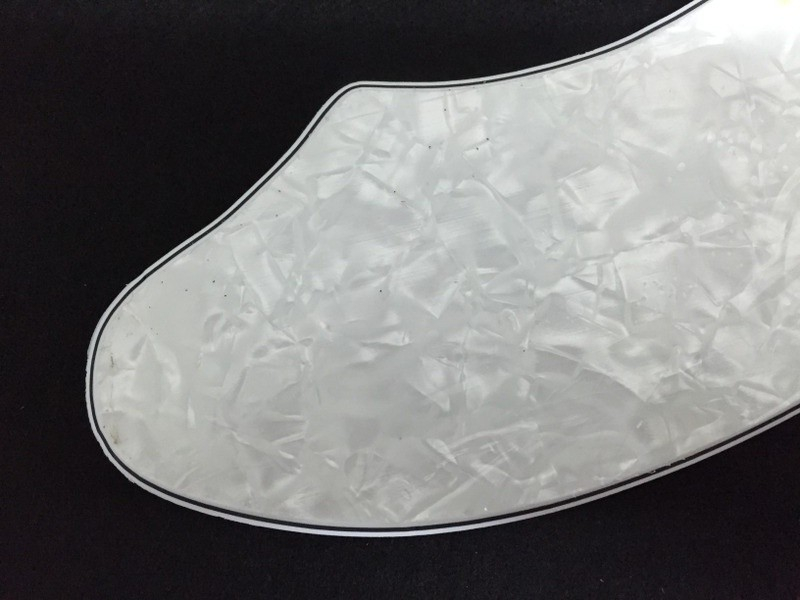

Y así es como queda:
Si os fijáis a la izquierda, el filo queda un poco mordido... y es que el canto aquí queda tan fino, que se aplasta y se muerde con nada... así que lo que hago después es pasarle una lija muy fina para "redondear" ese filo y hacerlo más resistente.
Bueno, pues con esto ya solo quedan los detalles... como cajear bien el hueco para el ajuste del alma (la fresa no llega a las esquinas, así que hay que hacerlas a lima...)
Queda también marcar los orificios para los tornillos y demás elementos que iran fijados al golpeador:
Y avellanar los orificios donde irán los tornillos de fijacion al cuerpo:
Como véis, lo hago en la columna, para ganar estabilidad, y con una broca del 8, que los tornillos son muy chiquitajos...
Y de momento ya está listo el golpeador:
Fijáos que no he hecho avellanado en los orificios para los tornillos de la pastilla ni en los del swicth , porque esos son tornillos planos, no avellanados, y tampoco he mecanizado la ranura para este de momento (están marcados el comienzo y el final), así como tampoco he ampliado el orificio de los potenciómetros (en cuanto los encuentre en este desastre y mida el diámetro, los haré...)
Pues nada, este ha sido el avance de momento...
Que bueno estar trasteando otra vez, oye...!
Un saludo!
Hilos similares
Nuevo post
Regístrate o identifícate para poder postear en este hilo
