Hola compañeros, muchas veces en nuestros proyectos nos encontramos que no encontramos un pulsador tipo dpdt para terminar el efecto, o que queremos adicionar un led y tenemos que usar el millenium bypass y un pulsador dpdt (Un poco dificil) o peor a aún tratar de conseguir un pulsador 3pdt.
En este post les voy a mostrar una forma de implementar un true bypass con un relevo, empleando un simple interruptor on-off y unos cuantos componentes.
Lista de partes:
1) Un relevó dpdt de 5V mini, la referencia que use es un HX2-5V Nais, Siemens y Omron tambien comercializan algunos, son muy pequeños, aqui un link a un fabricante de la USA. http://www.allelectronics.com/make-a-store/item/RLY-532/5-VDC-DPDT-MINI-SIGNAL-RELAY-2A/1.html
2) Un led de 5 mm del color que deseen
3) Una resistencia de 220 Ohms de 1/4 de Watt
4) Un pulsador de encendido
5) Placa de cobre
No me voy a centrar en como realizar el pcb, pues este tema esta muy tratado en el foro.

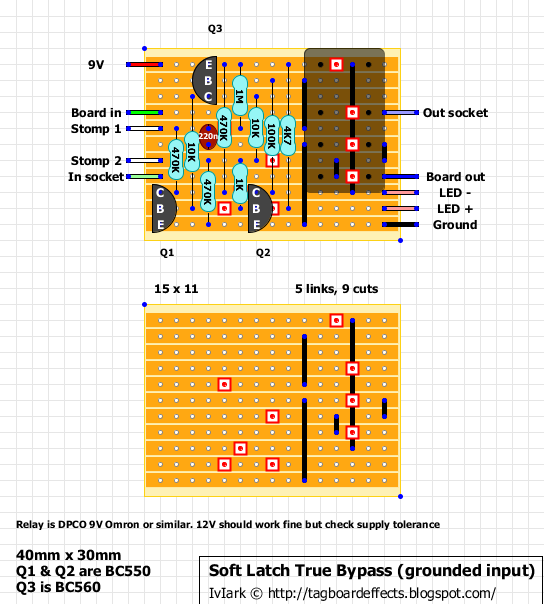

Adjunto en el pdf encontrarán el esquematico, la vista superior del circuito (para imprimir y pegar sobre la tarjeta) y la vista inferior en espejo (Si usan el metodo de transferencia térmica se puede imprimir tal como esta).
La conexión es muy sencilla
Conectamos la alimentación del circuito (pila o bateria) de nuestro efecto a donde dice 9V, igual hacemos con la masa, jack in es el jack de entrada del efecto, jack out es el jack de salida, effect in es la entrada del efecto que construimos y effect out la salida. En las terminales marcadas switch1 y 2 simplemente conectamos el interruptor on-off y con un par de cables conectamos el LED a los terminales marcados como LED teniendo presente la polaridad (En el diagrama de partes se ve la posición de este). Debido al consumo de corriente del relevo cuando esta encendido este circuito es mejor utilizarlo con un adaptador de corriente de 9V.
Si tienen dudas con gusto les ayudare. Saludos
