Alguien sabe como se cablea esto ?

Ya se que es un esquema muy básico 2 humbr, 1 vol, 1 tono y un selector de 3 posiciones pero numca me habia topado con este tipo de selector y no se como va. Tan solo añadir que antes la guitarra montaba 2 single coil y ahora la s he sustituido por dos humbucker.Sí alguien sabe como va se lo agradezco enormemente, estoy en plena faena.gracias

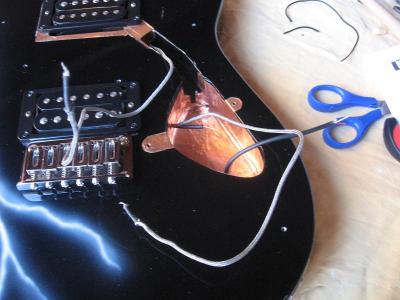

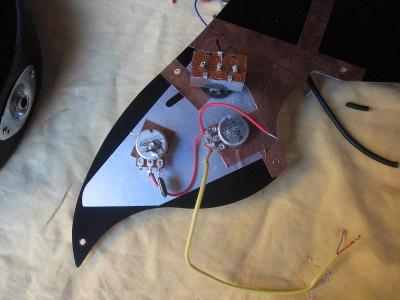

unas fotitos.

Muy buenas,

Ahora no lo tengo a mano pero mírate esto: http://artecsound.com/wiring/wiring_book01.pdf


Ya me dices, un saludo.

Gracias bowder, ayer después de tanto buscar encontré un esquema que me sirvió de stewart mcdonald y resolví el problema, de todas formas esto de artec está muy bien tenerlo y no lo conocia así que muchas gracias.

A mandar,

Si necesitas alguna 'mod' más, simplemente escribe. Creo que a esas 'pastis' se le puede sacar más juego, pero de momento, que funcione.

Hablamos,

Al final funciono de maravilla, las pastillas son unas gibson y sonido es brutal.la guitarra a cambiado radicalmente.gracias

ya lidie una vez con un selector de esos y era mas malo que cagar pa'dentro
