Amplificador de 4 watios con una sola valvula, PCL86, triodo/pentodo

Arias Electronix
#169 por Arias Electronix el 23/11/2019
Supongo que habría algo mal soldado, he estañado las pistas y ahora va como un tiro, mejor que antes (le entran unos 140 en vez de 120), así que esperemos que no vuelva a morir
Subir
OFERTASVer todas
  • -29%
    Boss T-Shirt CCB-MT2TMC (Talla M)
    15 €
    Ver oferta
  • -17%
    PRS SE CE 24 BR
    622 €
    Ver oferta
  • -21%
    Peterson StroboClip HD
    38 €
    Ver oferta
josemimanza
#170 por josemimanza el 23/11/2019
Hola el mio ha dejado de funcionar, ha ido de mejor en peor, no se que habré tocado, ¿se puede ir la válvula pero seguir iluminada?, porque sigue encendida pero no suena la guitarra , unicamente un leve uhmn, mirando componente por componente me ha surgido una duda sobre una soldadura, que creo que no debe ir ahí, según el esquema esa unión sobra, aunque sonaba, empezó un día que el pote de volumen no iba, simplemente sonaba a tope y hoy ha dejado de funcionar.
Muchas gracias.

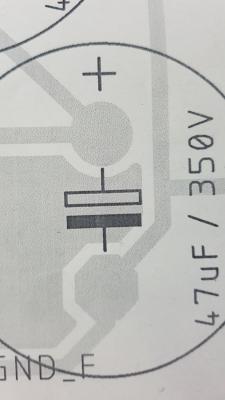

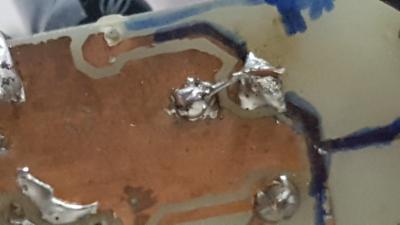

Archivos adjuntos ( para descargar)
Subir
Tonyguitar
#171 por Tonyguitar el 23/11/2019
josemimanza escribió:
¿se puede ir la válvula pero seguir iluminada?,


Claro, por qué la válvula se ilumina por dos cosas, una es la alimentación de los filamentos, que la enciende y la otra es la alta tensión que hace que funcione.

Estaña toda la pcb y luego timbra la con el tester para, asegurarte que no hay cortos entre pistas.

Jesús Arias escribió:
#169 por Jesús Arias hace 2 horas
Supongo que habría algo mal soldado, he estañado las pistas y ahora va como un tiro, mejor que antes (le entran unos 140 en vez de 120), así que esperemos que no vuelva a morir


Lo mejor que podías haber hecho, verás como ya no te falla, le he dicho al compi que haga lo mismo.
Subir
chapuzator
#172 por chapuzator el 23/11/2019
Bueno chicos (como se dice por aqui por los mandriles, que yo soy granaino y diria "chaveas"):

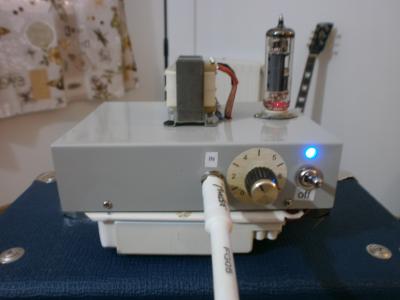

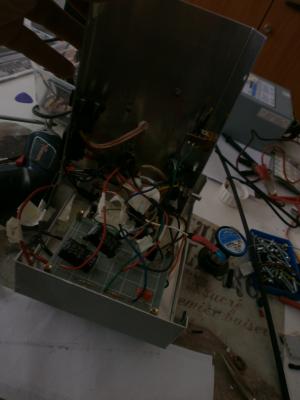

Lo tengo ya montado en su caja y probandolo.

Despues de conectar tomas de tierra a todo vicho viviente y poner termorretractil hasta el ultimo cable pelado que existe, he conseguido que no sunene nada raro incluso poniendolo a tope, suena guays y con pedales mas guay todavia, me suena poco, ya que como dije, a la entrada del puente de diodos he conseguido 90v con lo que no me parece que tenga los 4w que puede dar ya que tengo un subzero de 5w y ya a mitad de volumen te caes de culo y tuve un dsl de 1w y a 1/4 de w ya sonaba mas que este, pero suena bien, la valvula se calienta y lo pones a tope y consigues el sonido de un valvulas dandole cera, los pedales le van muy bien y todo parece funcionar correctamente, así que como en casa no toco mas alto, para mi que se queda así.

Lo estoy probando con un G12M-70 de los 80 ingles que, claro, suena de PM.

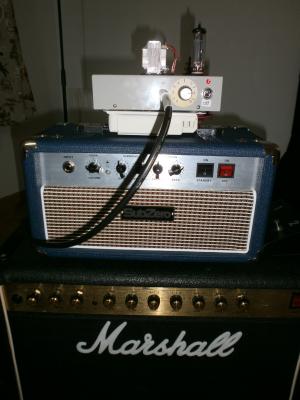

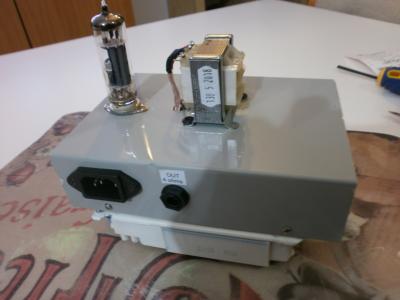

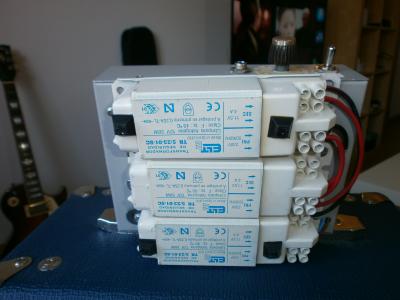

He puesto el trafo de audio fuera porque no me cabia dentro y por vacilar, y la valvula también claro y confieso que le he puesto un led rojo en la base para que luzca maish, llamarme hortera.......lo soy.....

En cuanto pueda pongo unos audios y tals:
Archivos adjuntos ( para descargar)
Subir
dazz
#173 por dazz el 24/11/2019
A 150V apenas sacaría 1W, y a 90V es aún mucho peor. Unos 150mW nada más.

Pero eso se puede arreglar en el futuro si hace falta, el ampli te ha quedado genial!
Subir
1
chapuzator
#174 por chapuzator el 24/11/2019
#173 gracias dazz.

Los 150v para sacar 1w serían a entrada de diodos o a salida?
Subir
dazz
#175 por dazz el 24/11/2019
#174 Ah, perdona. Me refería a la salida, ya en continua. Si tienes 90V de alterna en la entrada del puente de diodos en la salida tendrás casi 130V de continua, no?
Subir
1
Tonyguitar
#176 por Tonyguitar el 24/11/2019
un trafo de 230v a 115v te iria de perlas, yo con uno de esos llegue a sacar unos 160VDC.

Buen trabajo chapuzator!! ha quedado increible tio.
Subir
chapuzator
#177 por chapuzator el 24/11/2019
#176 gracias tony!!! A ver si grabo algo para que se vea como suena.
Subir
Tonyguitar
#178 por Tonyguitar el 24/11/2019
Guay.

Lo hiciste tal cual como en el esquema posteado o pusiste el condensador de 10nf a la entrada?
Subir
chapuzator
#179 por chapuzator el 24/11/2019
#178 si tony puse uno de 4nf en el vivo del jack de entrada y no hace ruidos raros incluso estando al 10.
Subir
Arias Electronix
#180 por Arias Electronix el 25/11/2019
Dejo por aquí una demo de mi ampli

https://youtu.be/8P-DywY9h94
Subir
1
