Amplificador de 4 watios con una sola valvula, PCL86, triodo/pentodo

Tonyguitar
#1 por Tonyguitar el 31/10/2019
Hola compañeros, aqui os dejo lo ultimo que he hecho, un ampli de guitarra muy sencillo con una sola valvula, en realidad el ampli no tiene distorsion, esta pensado para tocar en clean, pero si lo pones a toda ostia distorsiona vintaje total, aqui os dejo un video para que veais como suena esta cosa:

http://www.mediafire.com/file/dj5661elsiz0j9w/amplificador_pcl86_guitarra.rar/file

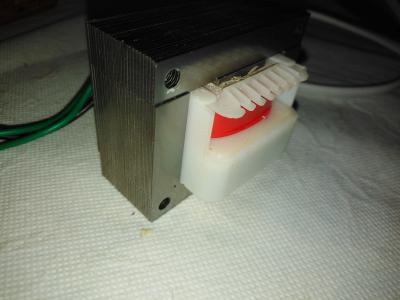

Sobre el montaje pues, a parte de lo que estais viendo en los esquemas, he puesto un 22nf en serie entre el jack input y la entrada del potenciometro de volumen, tambien como transformador de alta tension he usado un 230v a 115v, a su paso por el puente de diodos el circuito tiene una tension de aproximadamente unos 160vDC, tension muy apropiada para alimentar este tipo de valvula que, viene a ser como una especie de dos en uno, pues la valvula lleva dentro un triodo como puede ser una ecc83 y un pentodo como puede ser una EL84, la potencia que puede dar este amplificador en este montaje yo calculo que debe rondar sobre los 3w o asi, tambien decir que es una valvula que se alimenta a 12v los filamentos, que se pueden alimentar con cualquier transformador que tengais por casa, da igual que sea un trafo AC o DC, es solo 12 o 13v para calientar los fialmentos y, por ultimo, como trafo de salida pues lo primero que tengais a mano os puede servir, por ejemplo algun transformador de esos de 230v a 12v o de 230v a 9v o cualquier transformador de audio de esos de linea de altavoces que tambien van muy bien.

Si teneis uno de esos de 5k para single ended, mejor que mejor.

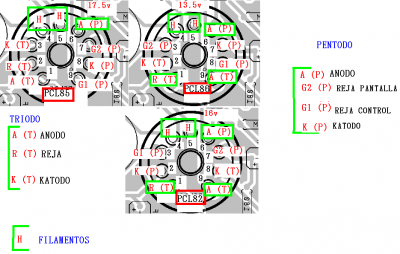

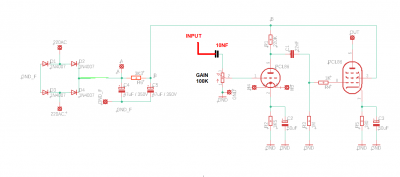

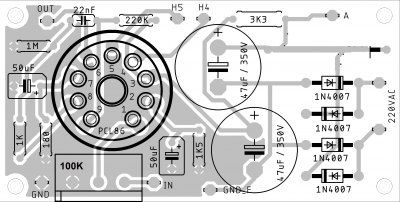

Y bueno, no hay mucho mas, quiero dar las gracias a dos amigos, uno que me envio las pcl86 y otro que me hizo el layout y el schematic,

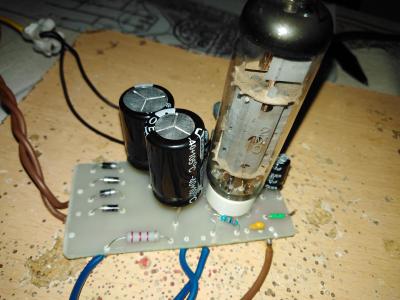

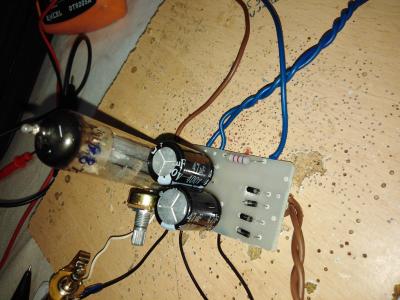

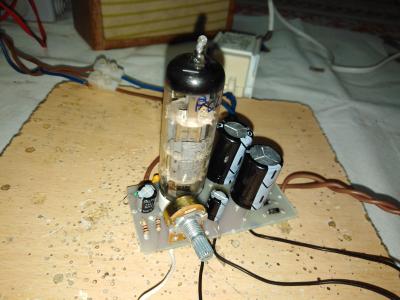

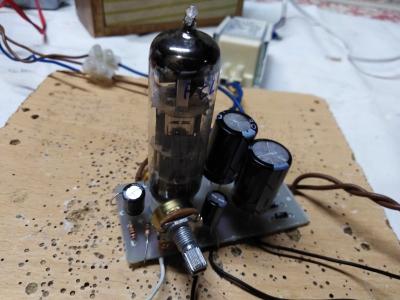

Adjunto tambien algunas fotos y como no, los schematic y el layout para aquellos valientes que os atreveis con todo :brindis:
Archivos adjuntos ( para descargar)
Subir
5
