Amplificador de 4 watios con una sola valvula, PCL86, triodo/pentodo

Tonyguitar
#37 por Tonyguitar el 02/11/2019

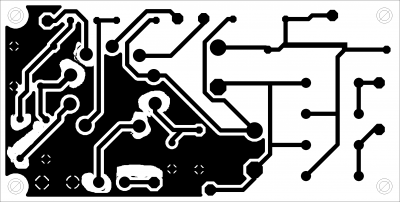

Que bueno chapu, oye, aqui os paso el pcb.

http://www.mediafire.com/file/dj5661elsiz0j9w/amplificador_pcl86_guitarra.rar/file
Archivos adjuntos ( para descargar)
quitar cobre.PNG
amplificador pcl86 guitarra.rar
Subir
2
OFERTASVer todas
  • -29%
    Boss T-Shirt CCB-MT2TMC (Talla M)
    15 €
    Ver oferta
  • -17%
    PRS SE CE 24 BR
    622 €
    Ver oferta
  • -21%
    Peterson StroboClip HD
    38 €
    Ver oferta
chapuzator
#38 por chapuzator el 02/11/2019
#37
Thanks Master.
Subir
Tonyguitar
#39 por Tonyguitar el 03/11/2019
Amigos, cuando hice este montaje hice dos placas mas y no las voy a montar por que ahora estoy con otras cosas, si os interesa y alguno se lo quiere montar que me envie un privado y le envio las placas y todo lo necesario para montarlo, valvulas, placa, zocalos, condensadores, jack, potenciometro, transformador etc.
Subir
josemimanza
#40 por josemimanza el 03/11/2019
Hola, yo quiero montarlo, agradeceria lo necesario.
Muchas gracias y un saludo.
Subir
Tonyguitar
#41 por Tonyguitar el 03/11/2019
Nada tío, me envías un privado y lo hablamos
Subir
Arias Electronix
#42 por Arias Electronix el 04/11/2019
En los pins A y GND f, que hay que conectar?
Subir
dazz
#43 por dazz el 04/11/2019
#42 En la primera página tienes el esquema. "A" va a la salida del puente rectificador, y "GND F" es la masa de la fuente de alimentación. La idea es sacar un cable de masa de ahí al punto de masa en estrella del chasis, y otro de la masa del circuito al mismo punto.
Subir
1
chapuzator
#44 por chapuzator el 04/11/2019
Jesús Arias escribió:
En los pins A y GND f, que hay que conectar?


A lo que pregunta Jesús añado otra pregunta para ir aclarandome con lo que tengo a mano:

Me valdrian estos trafos:

Alta: 100V/115v/230V

Calentador de filamentos: 230 a 12v

Salida: 230 a 5V (que es mas común que el de 6 y tengo a mano) no se si valdria con un voltio menos de lo que recomiendas para altavoz de 4 ohms por supuesto. (que tengo un G12m-70 a 4 ohms que es la caña)

Gracias anticipadas.
Subir
Tonyguitar
#45 por Tonyguitar el 04/11/2019
Utiliza chapu dos de 230v a 12v de halogenos y uno de salida de 6v o 9v a 230v
Subir
Tonyguitar
#46 por Tonyguitar el 04/11/2019
Chapuzator, el de 230v a 5v te viene de puta madre para salida con un altavoz de 4 ohm, ya veras que buen resultado te va a dar, mientras sea un transformador AC con su primario y su secundario te ira de perlas.

Una cosa importante para los que hagais la placa, mi colega cuando hizo el diseño no junto las masas de la fuente por que no sabiamos como iva a quedar la cosa y segun donde las juntes, podriamos tener ruidos, entonces lo que se hizo fue dejar la masa de los electroliticos de 47uf sin conectar.

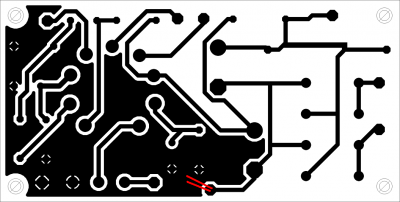

Teneis que hacer un puente entre el negativo de los electroliticos hasta masa del circuito:


fijaros que he marcado donde tiene que ir el puente para darle masa al negativo de los electroliticos, es muy facil.
Archivos adjuntos ( para descargar)
JUNTAR MASA!!.PNG
Subir
1
Tonyguitar
#47 por Tonyguitar el 04/11/2019
otra cosa, mirar de no pasaros con la tension con la pcl86, por que aqui en el pdf podreis ver que no podeis pasaros con la tension, que si no jodeis la valvula.

Yo no me habia dado cuenta, asi que si vais a enfrentar transformadores os puede interesar usar un 230v a 9v enfrentado a un 230v a 12v para no llegar a voltajes que superen los 250v DC. y para el filamento otro para unos 12 o 13v.
Archivos adjuntos ( para descargar)
PCL86.pdf
Subir
Arias Electronix
#48 por Arias Electronix el 04/11/2019
#47 si lo haces así en teoría te debería de dar unos 240v así que no debería de haber problema
Subir
