Añadir Mid Boost Clapton a Circuito S1 de la American Deluxe

Jose
#1 por Jose el 08/10/2016

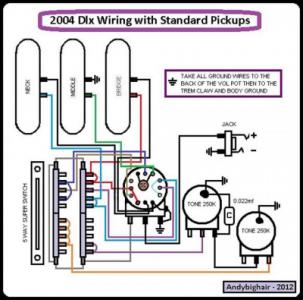

Hola compañeros, os pido ayuda para intentar acoplar el kit Mid Boost al circuito que trae de casa la Strat American Deluxe. Buscando por internet encontré el circuito de la foto, pero lo he seguido hasta donde he podido y no he conseguido que suene nada, aparte de un horroroso zumbido.

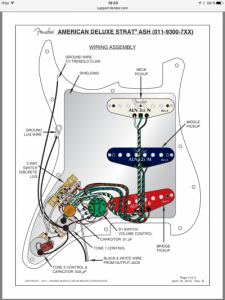

El otro circuito es el que trae la guitarra de casa. Como se aprecia, el selector no es exactamente igual y las pastillas son las noiseless que trae de casa. No sé si el error está en la conexión que he hecho en el selector o es que las pastillas no se cablean de manera similar a las Lace.

¿Alguien que tenga el esquema o que sepa acoplar el mid boost al circuito de casa?
