Apantallado: La mejora mas barata, ahora con vídeo.

Cob_Hc escribió:

Hola fenómeno!

Verás, me he hecho muchas ilusiones de solucionar el problema de ruido viendo el tutorial que te has marcado (que está de 10, por cierto!). Pero cuando me he puesto a mirar mi guitarra y la he abierto, he visto que la electrónica va de algún modo fijada al hueco sin tornillos, por lo que no puedo vaciarlo y apantallarlo debidamente. Estoy jodido por lo que veo, ¿no? ¿Alguna sugerencia?

Saludos!

no entiendo nada tio, sube un par de fotillos y vemos si te podemos ayudar

Cob_Hc escribió:

Hola fenómeno!

Verás, me he hecho muchas ilusiones de solucionar el problema de ruido viendo el tutorial que te has marcado (que está de 10, por cierto!). Pero cuando me he puesto a mirar mi guitarra y la he abierto, he visto que la electrónica va de algún modo fijada al hueco sin tornillos, por lo que no puedo vaciarlo y apantallarlo debidamente. Estoy jodido por lo que veo, ¿no? ¿Alguna sugerencia?

Saludos!

puedes poner algunas fotos?

metallic@kirk escribió:

no entiendo nada tio, sube un par de fotillos y vemos si te podemos ayudar

Si, perdón.

Al abrir la guitarra me encuentro con ésto:

[ Imagen no disponible ]
[ Imagen no disponible ]


No se aprecia pero os fiáis de mi. Todo lo que hay dentro, excepto los cables, va pegado al propio hueco y no hay forma de sacarlo para hacer el apantallado correctamente.

¿Alguna sugerencia? Saludos!

Claro que lo puedes hacer !!! quita la tapa de los potenciometros de volumen y tono, y luego los tornillos del selector de pastilla ( no me refiero a desoldar, sino a quitar la parte plastica que ves desde el frente de la guitarra... al otro lado de tu foto)asi veras que salen los potes, levantas todo y luego a forrar la cavidad y listo...

moonmark escribió:

Claro que lo puedes hacer !!! quita la tapa de los potenciometros de volumen y tono, y luego los tornillos del selector de pastilla ( no me refiero a desoldar, sino a quitar la parte plastica que ves desde el frente de la guitarra... al otro lado de tu foto)asi veras que salen los potes, levantas todo y luego a forrar la cavidad y listo...

Lo he remarcado antes. Mi guitarra NO TIENE golpeador, ni tapa de plástico en la parte frontal.

Gracias de todas formas.



Edito: Lo que si tiene es, en el selector de pastillas, unos tornillos para desanclar la pieza eléctrica correspondiente del hueco, pero sigue habiendo otros 3 elementos que están fijos al hueco y si que no veo forma de desanclarlos.

primero, esa pintura negra seguramente es conductiva, prueba con un multímetro, si es conductiva no es tan necesario que apantalles, si aun así quieres hacerlo, quizás tus componente no estén pegados sino metidos muy a presión, quizás empujando desde el otro lado...

luca_turichi escribió:

primero, esa pintura negra seguramente es conductiva, prueba con un multímetro, si es conductiva no es tan necesario que apantalles, si aun así quieres hacerlo, quizás tus componente no estén pegados sino metidos muy a presión, quizás empujando desde el otro lado...

Probaré a ver (no tengo un multímetro ahora mismo a mano). Si resulta ser conductiva, ¿me olvido del problema de apantallamiento y pienso en otras soluciones al ruido?



Edito: La única pieza que he descubierto que se puede sacar desde la parte frontal es la del selector de pastillas (la más grande de la imagen, a la izquierda del hueco), pero sigue habiendo otras tres piezas que no veo la forma de sacarlas por ningún sitio.

pues no soy experto en apantallados, pero he cometido bastantes errores y aciertos como para ayudarte un poco. Si es conductiva, he notado en algunas ibanez que tienen una tirita de papel de cobre que vá desde el fondo de la jabonera (donde van los potes) hasta el borde donde "sienta" la tapa, no recuerdo si la tapa estaba apantallada, pero creo que sí. Es decir, al pintura de la jabonera es toda conductiva, es como si la tubieras cubierta con papel cobre o aluminio, pero la tapa es de plástico el cual no conduce. Prueba a apantallas sólo la tapa, e idear alguna forma de que entre en contacto con el pote de tono, de donde sale el cable a masa o tierra. saludos, me dices si te funciona

luca_turichi escribió:

pues no soy experto en apantallados, pero he cometido bastantes errores y aciertos como para ayudarte un poco. Si es conductiva, he notado en algunas ibanez que tienen una tirita de papel de cobre que vá desde el fondo de la jabonera (donde van los potes) hasta el borde donde "sienta" la tapa, no recuerdo si la tapa estaba apantallada, pero creo que sí. Es decir, al pintura de la jabonera es toda conductiva, es como si la tubieras cubierta con papel cobre o aluminio, pero la tapa es de plástico el cual no conduce. Prueba a apantallas sólo la tapa, e idear alguna forma de que entre en contacto con el pote de tono, de donde sale el cable a masa o tierra. saludos, me dices si te funciona

Ok.

Mi guitarra es Yamaha, pero por lo que dices tal vez el sistema de apantallado sea similar al de las Ibanez que has notado tú, aunque no veo esa tirita de cobre que dices que entra en contacto con la tapa. De todas formas, dicha tapa es plástica, así que probaré a apantallarla y ver que tal...

Gracias!

Cob_Hc escribió:

Probaré a ver (no tengo un multímetro ahora mismo a mano). Si resulta ser conductiva, ¿me olvido del problema de apantallamiento y pienso en otras soluciones al ruido?



Edito: La única pieza que he descubierto que se puede sacar desde la parte frontal es la del selector de pastillas (la más grande de la imagen, a la izquierda del hueco), pero sigue habiendo otras tres piezas que no veo la forma de sacarlas por ningún sitio.

Los potenciometros salen !!! Yo tengo una RG370 .... simplemente fijate si no tienen un tornillito, si lo tienen lo aflojas y jalas la tapa del pote...ese mismo que tocas cuando subes o bajas el tono y el volumen...esos salen hermano !!! fijate bien.... luego fijate en quitar la tuerca que traen , ten mucho cuidado cuando llegues a ese punto ya que podrias rayar el acabado de tu guitarra...mucho cuidado...

POr si sigues sin creerme, buscate algun videito en you tube de cambio de potes o apantallado en Ibanez, o en las Les Paul o similares ( PRS, Fying v, Explorer etx..) ahi veras como se cambian los potenciometros.

Sobre la pintura conductiva es cierto, eso que ves color gris oscuro en el fondo de tu guitarra es ese tipo de pintura pero en mi caso todas mis guitarras lo tenian aun asi habia ruido y apantalle con cobre y ya no hay ruido asi que yo de vos le haria el apantallado .. a mi me resultó...

moonmark escribió:

Los potenciometros salen !!! Yo tengo una RG370 .... simplemente fijate si no tienen un tornillito, si lo tienen lo aflojas y jalas la tapa del pote...ese mismo que tocas cuando subes o bajas el tono y el volumen...esos salen hermano !!! fijate bien.... luego fijate en quitar la tuerca que traen , ten mucho cuidado cuando llegues a ese punto ya que podrias rayar el acabado de tu guitarra...mucho cuidado...

POr si sigues sin creerme, buscate algun videito en you tube de cambio de potes o apantallado en Ibanez, o en las Les Paul o similares ( PRS, Fying v, Explorer etx..) ahi veras como se cambian los potenciometros.

Sobre la pintura conductiva es cierto, eso que ves color gris oscuro en el fondo de tu guitarra es ese tipo de pintura pero en mi caso todas mis guitarras lo tenian aun asi habia ruido y apantalle con cobre y ya no hay ruido asi que yo de vos le haria el apantallado .. a mi me resultó...

Es bueno saberlo.

Mis potes no tienen tornillo ni nada similar para aflojarlo, y por más que busco en youtube no encuentro ninguna demo. ¿Los tuyos son como los míos, no??? ¿Cómo lo aflojas tú?

Saludos!

Edito: Vaaaaaaaale ya creo que sé cómo quitarlos! MADRE MÍA! Si esconden más las fijaciones no las encuentro jamás jajaja! Muchas gracias por todo, mañana lo pruebo a ver que tal sale todo!!!

moonmark escribió:

Los potenciometros salen !!! Yo tengo una RG370 .... simplemente fijate si no tienen un tornillito, si lo tienen lo aflojas y jalas la tapa del pote...ese mismo que tocas cuando subes o bajas el tono y el volumen...esos salen hermano !!! fijate bien.... luego fijate en quitar la tuerca que traen , ten mucho cuidado cuando llegues a ese punto ya que podrias rayar el acabado de tu guitarra...mucho cuidado...

POr si sigues sin creerme, buscate algun videito en you tube de cambio de potes o apantallado en Ibanez, o en las Les Paul o similares ( PRS, Fying v, Explorer etx..) ahi veras como se cambian los potenciometros.

Sobre la pintura conductiva es cierto, eso que ves color gris oscuro en el fondo de tu guitarra es ese tipo de pintura pero en mi caso todas mis guitarras lo tenian aun asi habia ruido y apantalle con cobre y ya no hay ruido asi que yo de vos le haria el apantallado .. a mi me resultó...

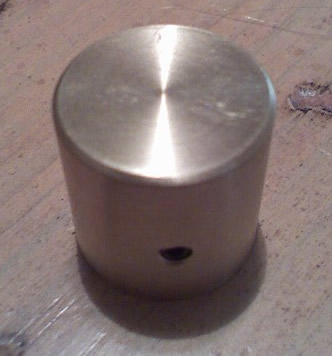

Oh, cierto lo olvidaba, jaja, revisa que las perillas de los potes no tengan un tornillito Alen, como en esta foto en la parte de abajo hay un puntito negro, ese es un tornillo alen, si lo tiene quítaselo, recuerda que esa es perilla, lo que está dentro es el pote.
