Aquí se cuece algo... una acústica "000"

ramonpolispan
#13 por ramonpolispan el 04/07/2012
Muy cuidado, como siempre. Menos miedo y más poca vergüenza quiero!!
Subir
OFERTASVer todas
  • -21%
    Peterson StroboClip HD
    38 €
    Ver oferta
  • -39%
    Boss RV-200 Reverb
    159 €
    Ver oferta
  • Millenium Rookie E-Drum Set
    179 €
    Ver oferta
arrober
#14 por arrober el 11/07/2012
Qué bueno!

Tiene muy buena pinta este proyecto!
Subir
lugaca
#15 por lugaca el 14/07/2012
Hola de nuevo!
Aquí sigo con algún avance... ya he empezado a construir la tapa y el fondo.

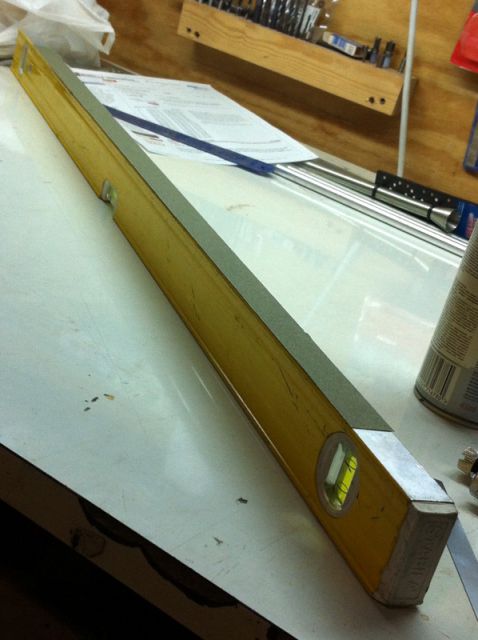

De entrada, para poder pegar las dos partes, me he hecho un apaño a fin de que los bordes a pegar estén totalmente rectas. Se trata de pegar lija en el canto de un nivel largo (tendrá un metro o así):

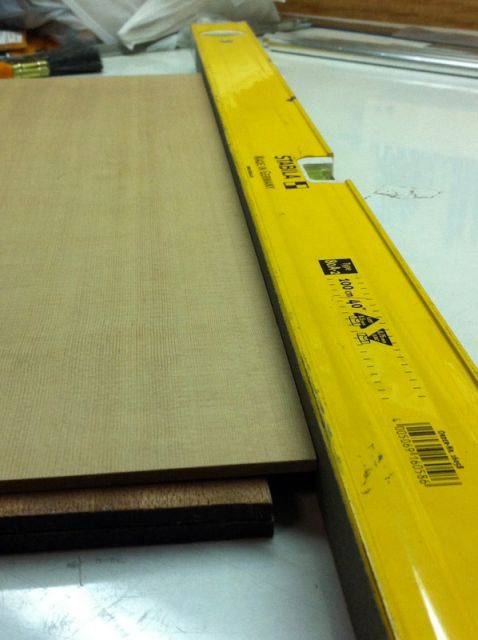

Así, levantando ligeramente la plancha a lijar, y pasando el nivel, queda el cantoperfectamente cuadrado y recto:

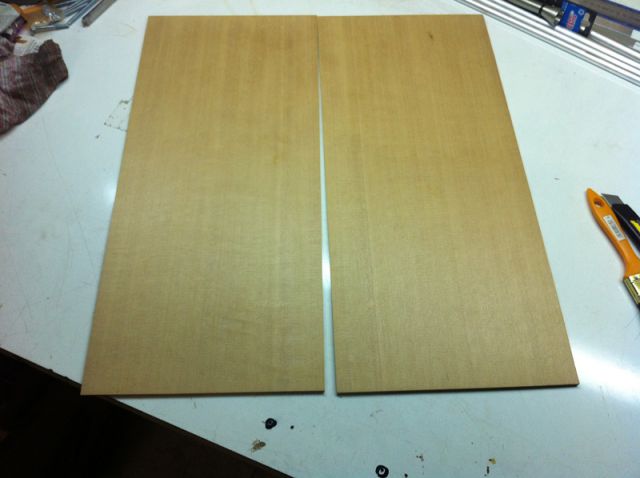

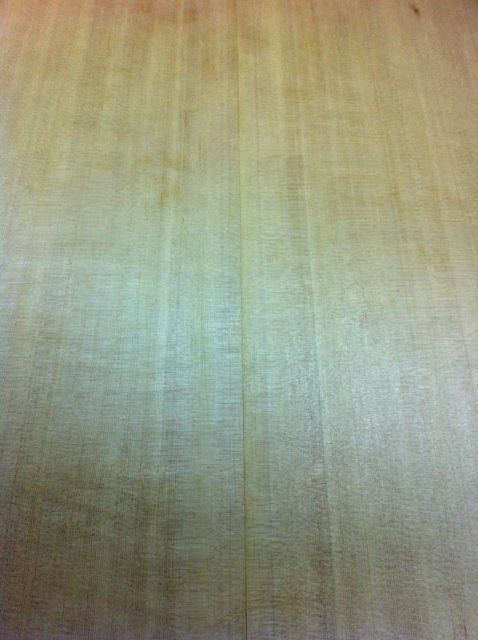

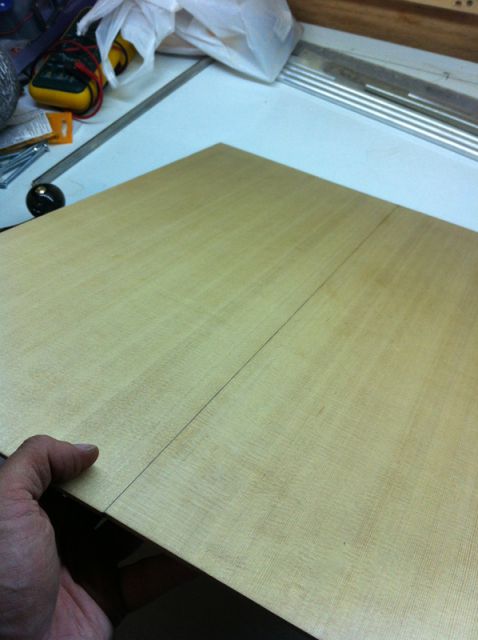

Asi preparé ambas partes, y comprobé que al unirlas, no había hueco ninguno:

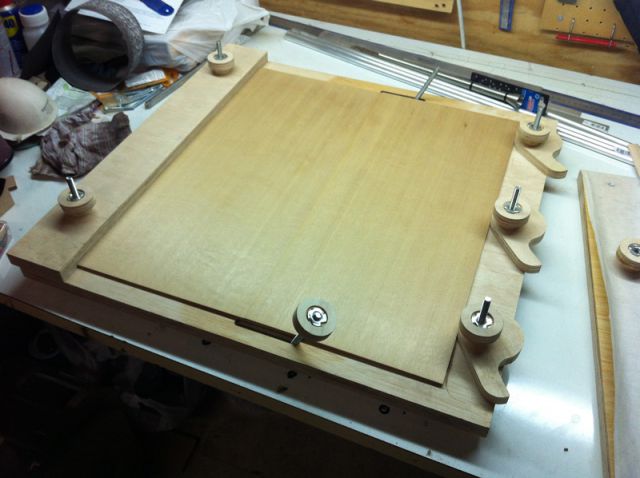

En este punto es momento de pegar... hala, a estrenar el útil que construí para ello...

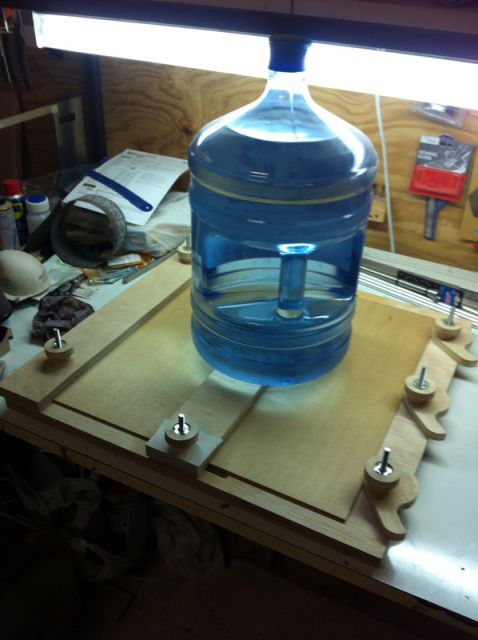

Me pareció buena idea añadir más presión en el centro, así que coloqué una garrafa de agua, para equilibrar la presión, sobre todo...

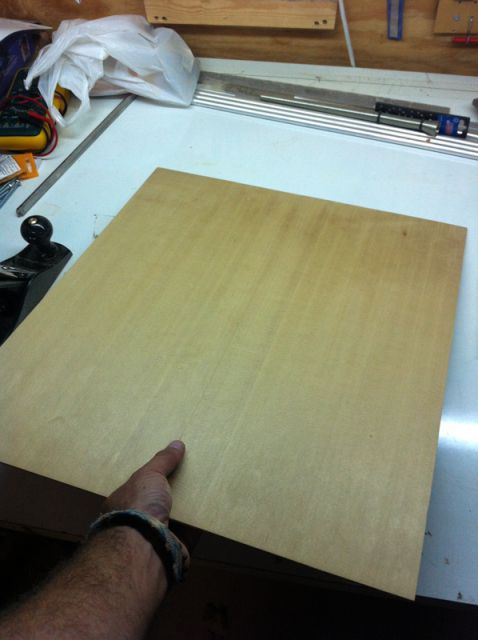

Tras una noche secando (hubiesen valido un par de horas...), y un cepillado y lijado para igualar, así quedó la tapa en bruto...


Para no perderla, tuve que marcar la linea central:

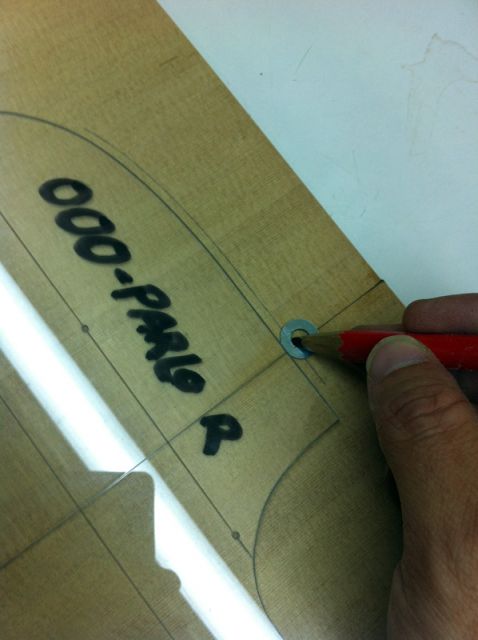

Luego, con ayuda de la plantilla, dibujo el contorno de la guitarra. a partir de la linea central, coloco la plantilla, y marco primero el borde real, y luego con la ayuda de una arandela, una segunda linea "de seguridad" a unos 5mm de la linea real:




Como esta guitarra no va a llevar cutaway (para ser la primera vamos a hacer las cositas sencillas, no...???), marco la otra mitad del contorno dandole la vuelta a la plantilla, simplemente, y repitiendo la operación...

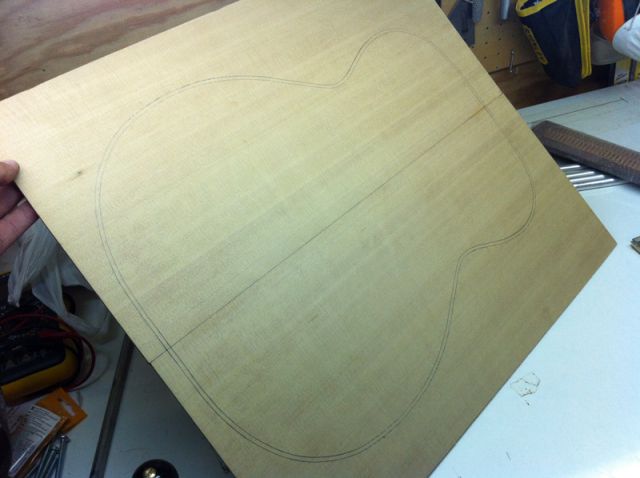

Y ya está lista la madera para recortar la tapa:


Sigo contando más tarde, que digo yo que siendo las 14:00 habrá que comer, no???

Hala, hasta luego!

Un saludo! :saludo:
Subir
arrober
#16 por arrober el 14/07/2012
Vaya pasadaaaaaaa!!
Subir
lugaca
#17 por lugaca el 16/07/2012
Hola de nuevo! Sigo con la tapa...

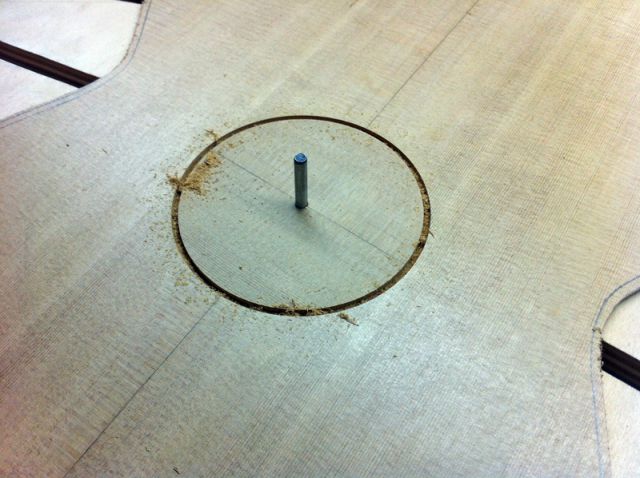

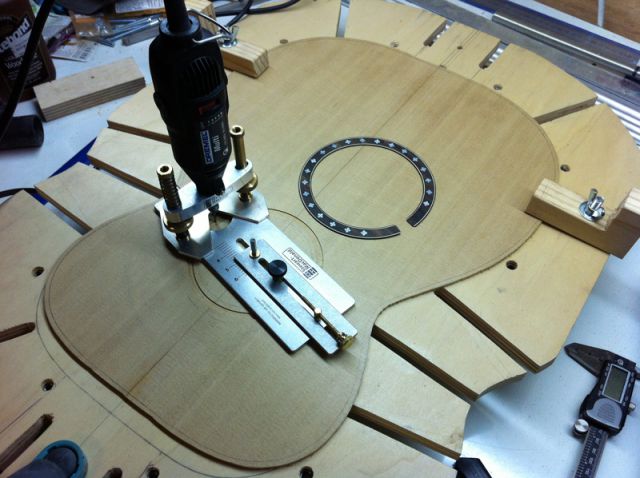

Tras cortar la forma con la sierra de cinta, es hora de fresar el hueco para incrustar la decoración de la boca. Para ello utilizo una herramienta específica que permite fijar un radio, y hacer girar la fresadora (bueno, el dremel...) para hacer un circulo con ese radio. El útil es sencillo: en una superficie sólida se fija un perno, en el que se "pincha" la tapa y el útil en sí:

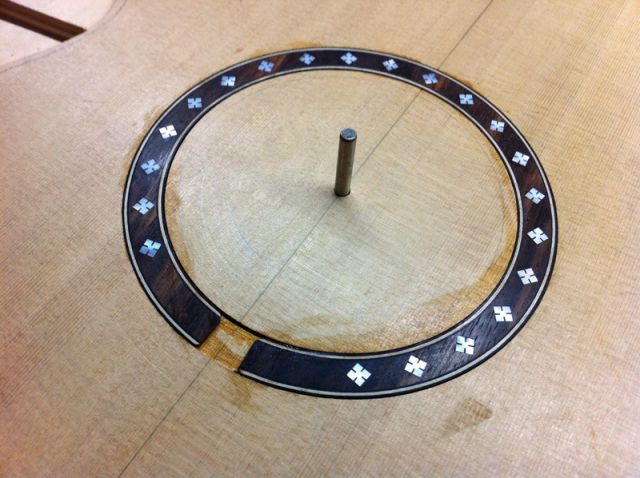

Una vez terminado el hueco, se incrusta el aro decorativo, pegándolo con cianocrilato:

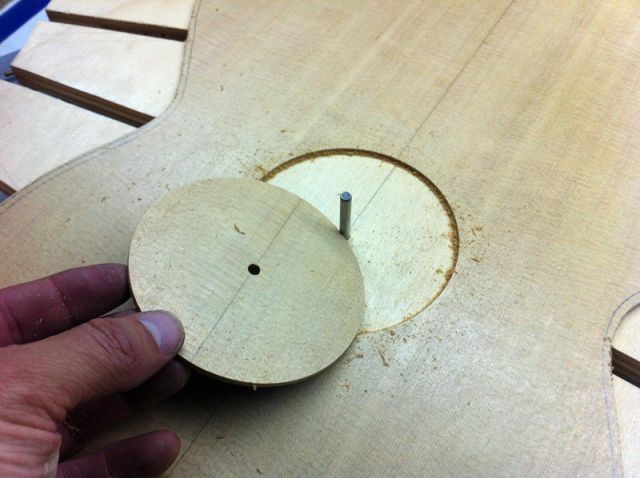

Luego se reduce el radio para empezar a recortar el hueco de la boca. Primero por delante hasta la mitad, y luego, dando la vuelta a la tapa, se fresa el resto. Haciéndolo así, evitamos dañar la superficie de la tapa.

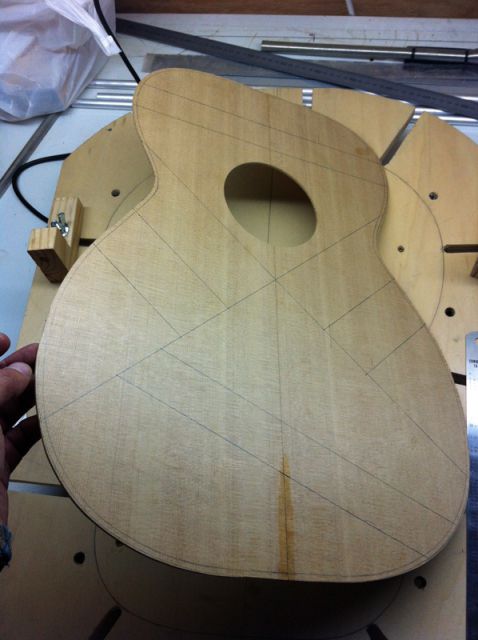

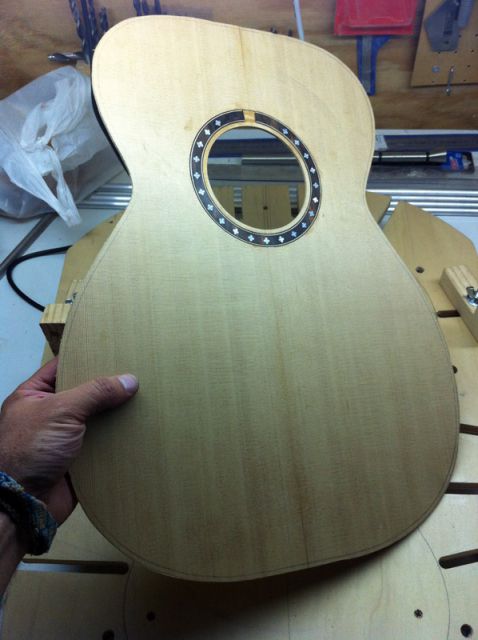

Y con esto tenemos ya la tapa a falta de pegar los refuerzos traseros:

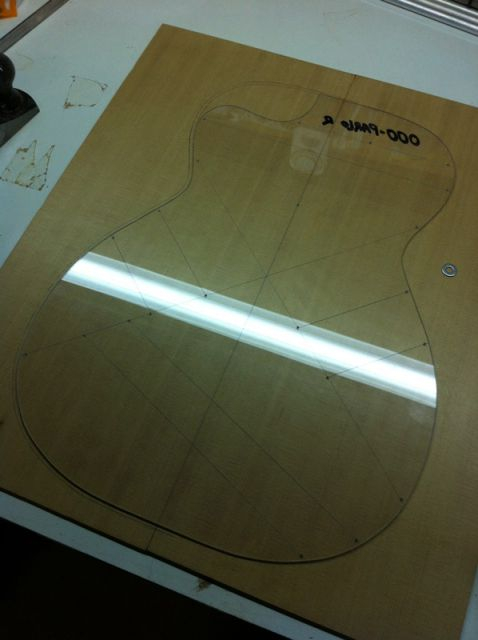

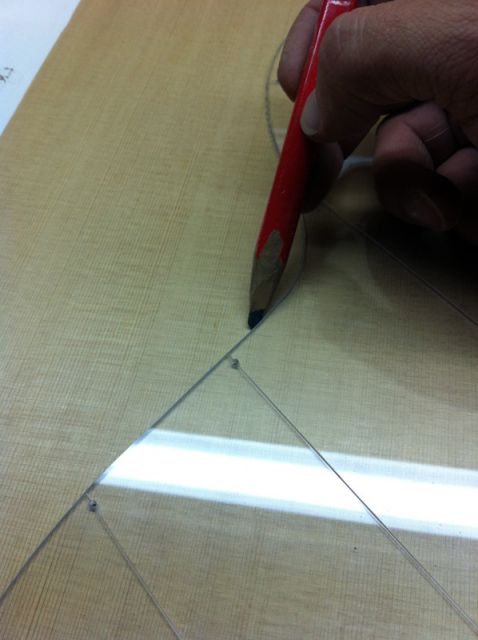

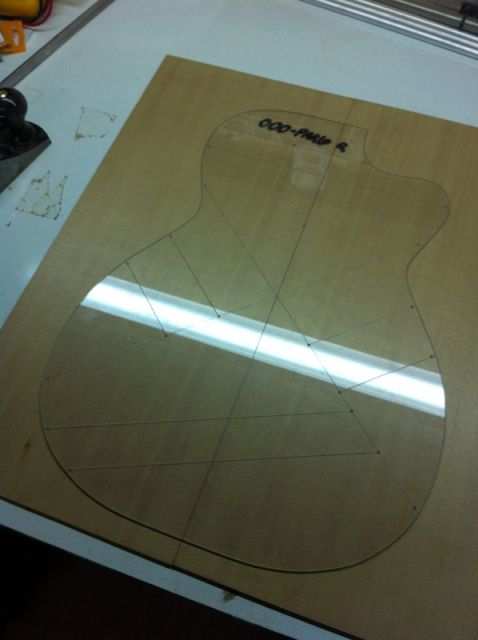

Con ayuda de la plantilla, en la parte trasera marco la posición de los refuerzos. Para ello, en la plantilla hice agujeros en los comienzos y finales de cada varilla de refuerzo. Así, superponiendo la plantilla, marco con un lápiz en los agujeros, y luego no tengo más que unir puntitos...


En lo que al fondo se refiere, el proceso es similar:

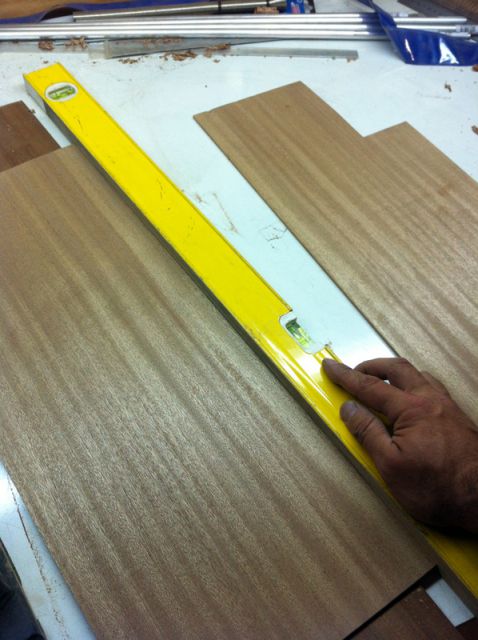

Se lijan los cantos a pegar con el nivel:

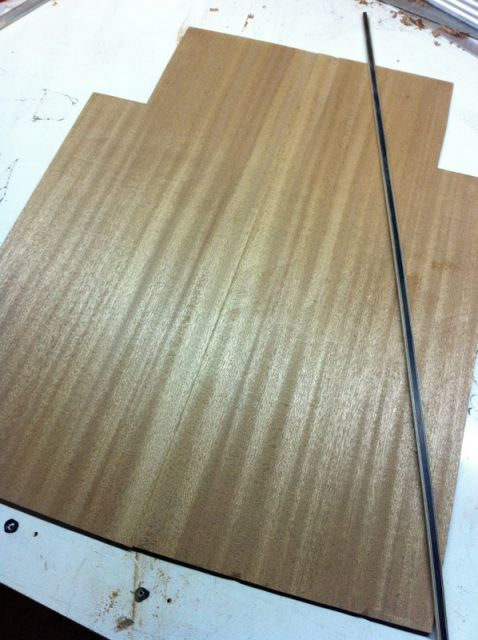

Y se comprueba que casan perfectamente:


El perfil que se ve es el que irá en medio, para adornar...

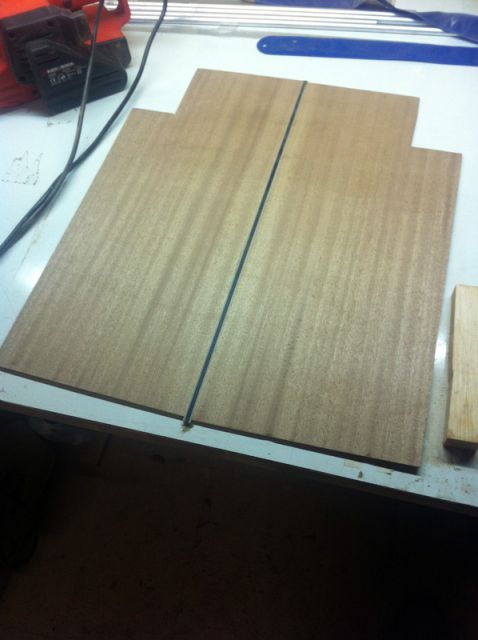

Así, una vez pegadas las dos partes (con el perfil decorativo en medio), usando el mismo útil utilizado en el pegado de la tapa, y tras lijar para igualar y limpiar el pegamento, queda así:

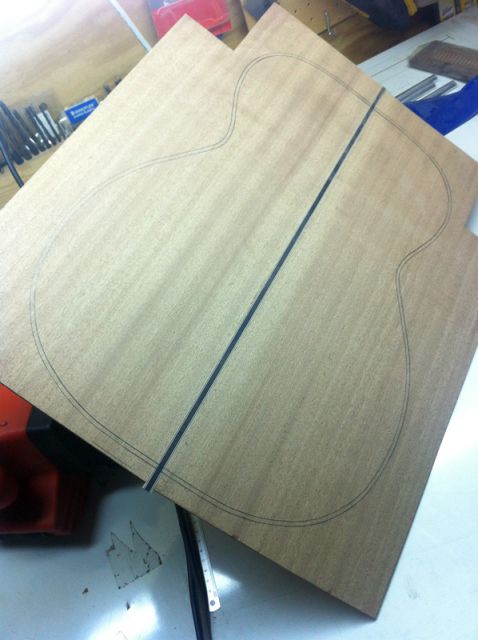

Por último, lo mismo que con la tapa: con la plantilla se marca con lápiz:

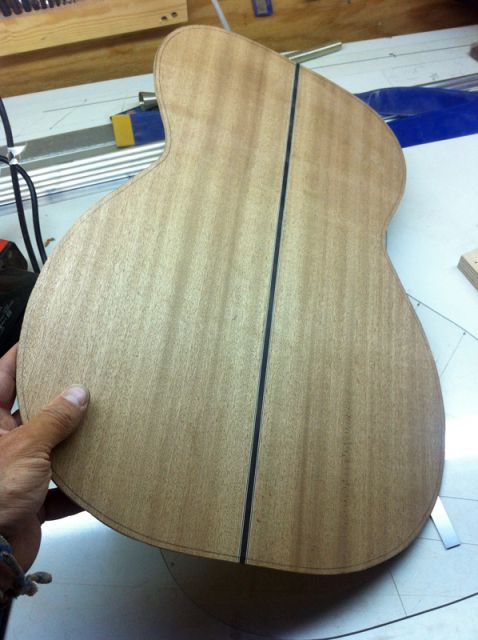

Y se corta la forma:


Y hasta aquí puedo escribir, porque los refuerzos para ambas (tapa y fondo) no los he terminado aún.

Seguiré informando... ;)

Un saludo a todos! :saludo:
Subir
3
elderico
#18 por elderico el 16/07/2012
J*oder tio esas herramientas ya son de profesional. Muy limpito todo, me quedo a disfrutar un rato +1

Saludos :brindis:
Subir
Ruso López
#19 por Ruso López el 16/07/2012
te esta quedando genial, estoy ansioso por ver la guitarra acabada, aunque al paso que vas no creo que tardes mucho
Subir
adur
#20 por adur el 16/07/2012
Otro que se apunta al hilo que nunca te acostarás sin aprender algo más...

Esto está toamdo un aspecto....
Subir
lugaca
#21 por lugaca el 16/07/2012
#18
Me alegra que te guste, a ver como se da el resto...

Ruso López escribió:
al paso que vas no creo que tardes mucho


No se yo... ahora viene la parte complicada, los refuerzos me están llevando bastante tiempo, y me queda el domado de aros, que a ver cómo se da con el útil que me hice... Ya iré contando...

Saludos!
Subir
1
Buzkashi
#22 por Buzkashi el 16/07/2012
Nueva incorporación para el hilo. Te llevas un +1
Subir
mohicano62
#23 por mohicano62 el 16/07/2012
Estoy disfrutando como un Enano,todo muy pulcro y bien explicado. Esto promete.
Subir
J.G.
#24 por J.G. el 18/07/2012
Aquí otro que se apunta, excelente trabajo exquisito y elegante, :brindis:
Solo te falto decir que madera utilizaras para las varetas de la tapa armónica ya que pienso (corríjanme si me equivoco) que según el tipo de madera de las varetas ayudan a crear buena acústica en la guitarra.

Ha y esperamos pruebas de sonido. :banda_rock:
Sigue así, saludos
