ARCHANGEL nuevo delay+chorus+flnager

Dr.Maligno Tech
#61 por Dr.Maligno Tech el 26/07/2013
pues va a ser que no.
es doble cara y con smd :super_icono:
Archivos adjuntos ( para descargar)
archangel delay pnp completo.pdf
Subir
OFERTAS Ver todas
  • -29%
    Boss T-Shirt CCB-MT2TMC (Talla M)
    15 €
    Ver oferta
  • -29%
    Boss T-Shirt CCB-SD1TMC (Talla M)
    15 €
    Ver oferta
  • -29%
    Boss T-Shirt CCB-DS1TSC (Talla S)
    15 €
    Ver oferta
godsavemetal
#62 por godsavemetal el 27/07/2013
Ohh igual toy conectao man espero el layout!!!!!
si oso sirve acá tengo un layout SMD más claro del foro RUSO del mismo:
Archivos adjuntos ( para descargar)
Subir
Dr.Maligno Tech
#63 por Dr.Maligno Tech el 29/07/2013
bueno, aqui adjunto el layout con las dos caras y el transferible, tambien las dos caras, tambien he corregido un error del adjunto anterior.
a disfrutarlo
Archivos adjuntos ( para descargar)
archangel delay pnp completo.pdf
archangel delay layut.pdf
archangel delay layut bottom.pdf
Subir
godsavemetal
#64 por godsavemetal el 29/07/2013
Ea graxias DR MALIGNO excelente propuesta!!!!
Subir
Dr.Maligno Tech
#65 por Dr.Maligno Tech el 29/07/2013
por cierto, hay dos resistencias y un condensador al lado de el TLE2426, es para hacer el divisor de tension si no se encuentra el tle2426, asi estan las dos opciones en el layout, las resistencias SMD se consiguen en cualquier lado y es muy sencillo soldarlas. Y el tl074 no creo que tengais problemas en localizarlo en este formato tambien
Subir
finster
#66 por finster el 29/07/2013
ow!!!! yo kiero!!!!!!!!! ahora los pedales de modulacion me estan animando mas k antes!! ya saven si la vercion de componenetes normales funciona???
o tiene alguna falla??
Subir
Dr.Maligno Tech
#67 por Dr.Maligno Tech el 17/08/2013

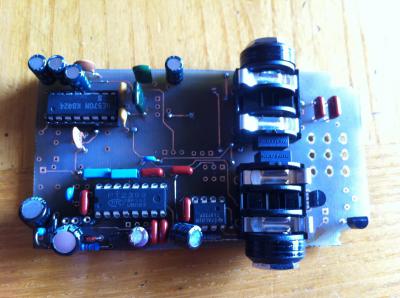

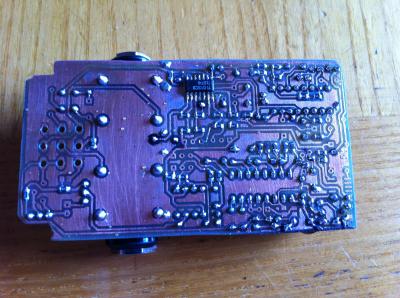

Ahí vamos
Archivos adjuntos ( para descargar)
Subir
Dr.Maligno Tech
#68 por Dr.Maligno Tech el 18/08/2013
Lfo verificado, el led parpadea y el control speed funciona.
Subir
godsavemetal
#69 por godsavemetal el 18/08/2013
wena man ando tras tuyo!!!!!!!!!!!!!! a ver si las perillitas me dejan!!!!!!!!!!!!!!!
Subir
Dr.Maligno Tech
#70 por Dr.Maligno Tech el 18/08/2013

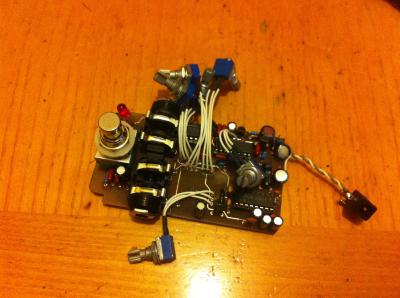

Ahí vamos
Archivos adjuntos ( para descargar)
Subir
1
Dr.Maligno Tech
#71 por Dr.Maligno Tech el 21/08/2013
Verificado.
Sólo hay un par de errores, R32 y R37 no son de 1ohm, son de 10k. Por lo demás unos cambios a mi gusto en los filtros de el pt2399. A ver si lo monto en una caja que tengo ena chatarra y subo un video
Subir
Dr.Maligno Tech
#72 por Dr.Maligno Tech el 21/08/2013
impresionante el sonido que se puede sacar de este artefacto, muy parecido a un memory man, en serio.
otro dato curioso es que el ocilador es exactamente igual al de el chorus ensemble 2 de Boss(CE-2). Solo me queda encontrarle la concha al caracol y subo un video.
Gracias por compartir God, eres un cielo. :super_icono:
Subir
