Ayuda con diagrama Telecaster (1 humbucker + selector como killswitch)

Sergio
#1 por Sergio el 27/07/2022
¡Hola compis!

Quiero montar una Telecaster algo particular: tiene solo una pastilla (una Seymour Duncan T59C de cuatro hilos), un pote de volumen, un pote de tono... Y el selector de 3 vías, que quiero que actúe como killswitch. Osea, que en la posición media (que normalmente te daría las pastillas de mástil + puente a la vez) no haya sonido, y que en las posiciones tanto de mástil como de puente se escuche la pastilla de la misma forma.

He intentado varias soldaduras pero no consigo que esa posición intermedia mate el sonido. El selector es el clásico de 3 vías con 8 pines.

¿Alguien tendría o podría hacerme un pequeño diagrama de cómo soldar el selector y los potes para acceder a ese killswitch?

¡Muchas gracias de antemano!
Subir
OFERTAS Ver todas
  • -29%
    Boss T-Shirt CCB-DS1TSC (Talla S)
    15 €
    Ver oferta
  • Harley Benton HB-20R
    79 €
    Ver oferta
  • -75%
    Eventide Blackhole (descarga)
    49 €
    Ver oferta
Carlos S
#2 por Carlos S el 27/07/2022
Te lo describo, porque dibujarlo es complicado.

- La pastilla, la tratas como humbucker siempre. Por lo tanto, unes blanco y rojo. Protejes esa unión con macarrón termorretráctil y la escondes en algún sitio donde no moleste y pueda tocar otros componentes. Si tiene cable desnudo, lo unes con el verde.

O sea, que tu pastilla tiene, a partir de ahora, dos contactos: negro y verde. El verde (posiblemente con el desnudo, si lo tienes) irá a masa (sobreentiendo que sabes cómo soldar la masa; si no es así, pregunta).

Dividimos mentalmente el selector en 2 partes (una por cada lado del selector). Imagínatelo como 2 selectores independientes, cada uno con 4 contactos. Tienes que identificar el común de esos contactos. Es el que normalmente haría de contacto para el volumen. Vamos a llamar a los contactos de esta forma:
- V: el que normalmente va al volumen
- M: el que normalmente lleva la pastilla del mástil
- C: el que hace la posición del centro
- P: el que normalmente lleva la pastilla del puente.

Así en ambos lados (los contactos suelen estar opuestos en un lado respecto al otro; esto es: si en un lado has identificado la "V" arriba, en el otro estará abajo).

Toma un lado y suelda así:
- V: salida de volumen y tono (como siempre)
- M: cable negro
- C: no sueldes nada, o suelda el cable negro si te resulta cómodo soldar todo junto.
- P: cable negro
(con esto te aseguras de que la pastilla va al volumen en todas las posiciones).

En el otro lado suelda así:
- V: cable negro (y solo el cable negro, el volumen ya no se suelda aquí).
-M: nada
-C: masa
-P: nada
(Con esto, cortocircuitas la salida de la pastilla solo en posición central, por lo que añades el efecto killswitch que buscas).

El tono irá en paralelo con el volumen, como suele hacerse en las telecas. (Espero haberme explicado).
Subir
2
Rubiolus
#3 por Rubiolus el 27/07/2022

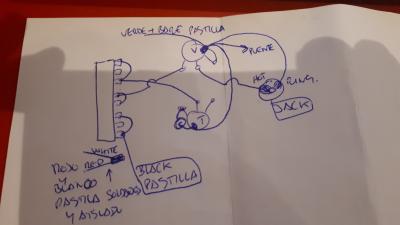

Ahi está

Archivos adjuntos ( para descargar)
Subir
2
Rubiolus
#4 por Rubiolus el 28/07/2022

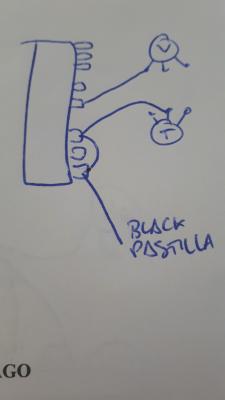

Se puede simplificar el esquema cableando así también .....más fácil ,menos cables hay que lanzar ...el resto del cableado es igual, esto es lo que cambia

Archivos adjuntos ( para descargar)
Subir
2
Rubiolus
#5 por Rubiolus el 29/07/2022
De nada compañero :brindis:
Subir
1
Rubiolus
#6 por Rubiolus el 29/07/2022

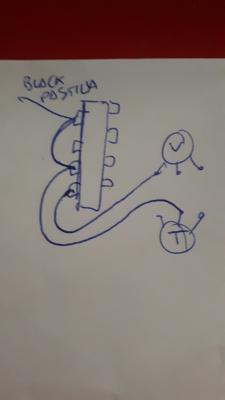

Ahora veo que el clásico de 8 pines no es en línea...es el de 4 y 4....subo la parte del esquema correspondiente, por si hay alguien que haya seguido este tema y lo quiera almacenar para un futuro...recordad que el resto del esquema de conexiones es el del primer esquema que subí

Archivos adjuntos ( para descargar)
Subir
3
Sergio
#7 por Sergio el 30/07/2022

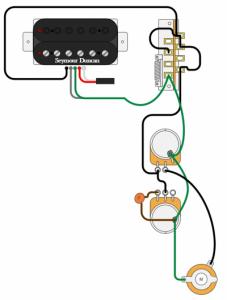

Solucionado! Soldada y sonando gracias al esquema que me hizo #2 por privado, que adjunto a este post como referencia futura.

Muchísimas gracias #3 #4 #6 (no te había leído hasta ahora), efectivamente el conector es un blade clásico de 4 y 4 lugs así que no servía el primer esquema, pero seguro que con este último también habría cuadrado.

Tema solucionado! Mil gracias a los dos 😃🍀🍻
Archivos adjuntos ( para descargar)
