EHX variaba los esquemas y componentes segun encontrara mas barato, no son constantes para nada, guiate por el esquema no por la numeracion. Si no tenian resistencias de 47 ohms metian de 52 y si se agotaban los electroliticos de 1 uF y tenian de poliester de 820 nF pues esos valen
1
#14 Ok, Sigo esquema pues.....
La jugada es que la R17 estaba jodida, puede que un cambio de polaridad de alimentación haya jodido esa y el ic2?. Esa es la que cambie....
Uff ni idea si tu bm tiene protección de tension, desde luego los de transistores no llevava ninguno que haya visto,
Claro que puede ser
1
Es que por más que miro todo parece estar bien, y teniendo esa resistencia que alimenta al chip y diciéndome tú como actuaría con el LM741 jodido, pues creo que puede estar ahí la movida....
Igual le meto un LM741 por aquello de dejarle "original".....
Ponle un zocalo, asi no recalientas el operacional y puedes probar otras cosas, jeje tambien he visto V5 con tl072 y 071 que tu oreja te guie
1
Si, esa es la idea, meter un zócalo.... Si pongo los integrados que comentas, ¿tengo que cambiar la resistencia como dice el esquema que has puesto?. Así de primeras, ¿que diferencia de sonido puede haber entre unos y otros?.
No es necesario cambiar nada, de hecho el cambio de esa resistencia es para compensar que el 071 tiene un poco mas de ganancia.
Respecto a diferencias de sonido ninguna, quizás al ser la entrada jfet es un poco mas suave y con mejor relacion señal ruido
1
Me parece que vamos a aprender algunas cosas por aquí....
1
Hola¡¡, bueno, al final toni acertó, cambio de LM741 y revivió como un jovenzuelo. Puse zócalo y un UA741, me dijeroN que era equivalente, pero queda pendiente hacer unas pruebas con los que recomendaste. Total que al final he cambiado esto:
Resistencia R17 quemada
Todos los condensadores electrolíticos, mismo valor de uf todos, pero alguno no he podido cuadrar el voltaje, no sé realemente cuanto puede influir....
Conector de la pila que estaba hecho un asco
Operacional LM741
Muchas gracias a todos lo que han colaborado, la verdad es que me lo paso pipa enredando y aprendiendo

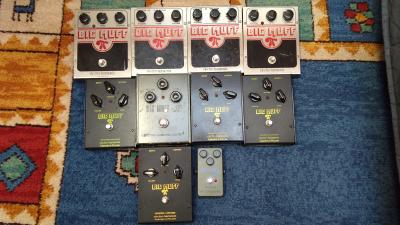

El pedal suena de lujo y está así de feliz junto a sus colegas:
Archivos adjuntos (
loguéate para descargar)
1
#22 ¡Qué colección!
¡Muero de envidia! Enhorabuena, compañero.
