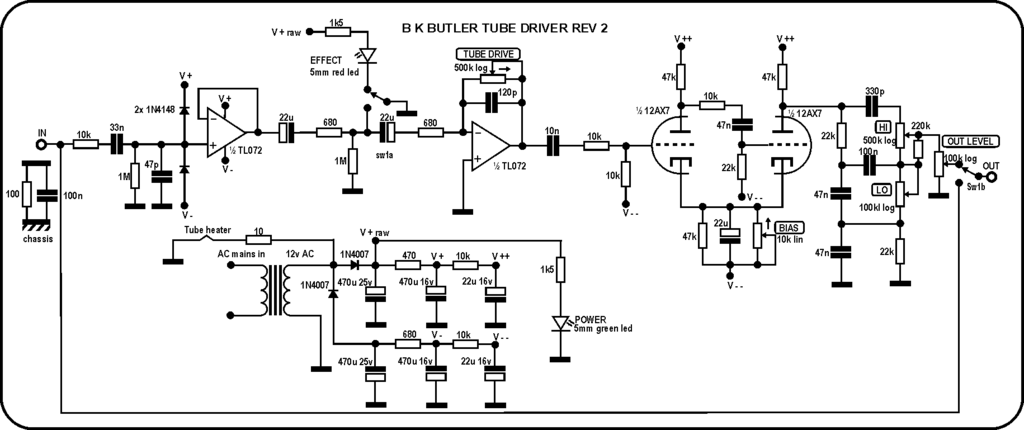

Eso si amigo, pero yo soy de esos amargados que no puedo soportar ningún semiconductor en el camino de la señal. Al fin y al cabo, en este caso utilizar transitores u operacionales es parchear la incapacidad de la válvula a baja tensión.
Dudo que obtengas 7Vpp con 10V en plato, no olvides que la práctica difiere mucho de la teoría. La gráfica indica que en teoría podría ser pero si tienes experiencia trabajando con válvulas sabrás lo que ocurre cuando la tensión de rejilla es demasiado positiva, encima tendrías que polarizarla en 0V! y no sería la parte positiva de la señal de entrada sino la negativa la que haría variar la tensión de control que si te fijas requeriría una amplificación previa si quieres cubrir la máxima oscilación o headroom. Por otro lado no tienes más que mirar dicha gráfica para ver que el poco espacio de oscilación que te queda y la forma de las curvas de rejilla va a deformar distorsionando y comprimiendo la señal, no especialmente como se espera de una válvula.
Insisto que en esto ya es tema de gustos y es muy subjetivo aunque oidos experimentados lo notarán, pero técnicamente está claro pq esta técnica no se utiliza en equipos valvuleros.
Dudo que obtengas 7Vpp con 10V en plato, no olvides que la práctica difiere mucho de la teoría. La gráfica indica que en teoría podría ser pero si tienes experiencia trabajando con válvulas sabrás lo que ocurre cuando la tensión de rejilla es demasiado positiva, encima tendrías que polarizarla en 0V! y no sería la parte positiva de la señal de entrada sino la negativa la que haría variar la tensión de control que si te fijas requeriría una amplificación previa si quieres cubrir la máxima oscilación o headroom. Por otro lado no tienes más que mirar dicha gráfica para ver que el poco espacio de oscilación que te queda y la forma de las curvas de rejilla va a deformar distorsionando y comprimiendo la señal, no especialmente como se espera de una válvula.
Insisto que en esto ya es tema de gustos y es muy subjetivo aunque oidos experimentados lo notarán, pero técnicamente está claro pq esta técnica no se utiliza en equipos valvuleros.
Buenos días mi hermano. Vi que hace un tiempo publicaste un archivo sobre cómo ponerle un 12ax7 a un Super overdrive de Boss. Mi duda es sobre las conexiones del bulbo, en la imagen que subiste aparecen dos resistencias que dicen "From 4 & 7" y "To 3 & 5", ¿qué significan? ¿a dónde van conectadas las resistencias? Necesito saber si esos números hablan de los pines de la válvula o si van a la placa del SD1. Gracias de antemano.
#77 Son los puntos de referencia según el esquema original. se supone que hay que sustituir la resistencia R7 por todo lo que está en el pdf.
#78 Por poner, se puede poner donde quieras. El resultado es simplemente un clipeo diferente, te cambia el carácter del pedal. Lo recomendable es hacerlo sobre un overdrive para notar realmente los matices.
#78 Por poner, se puede poner donde quieras. El resultado es simplemente un clipeo diferente, te cambia el carácter del pedal. Lo recomendable es hacerlo sobre un overdrive para notar realmente los matices.
