Para poder hacer la pedalera lo primero que se tiene que saber es que del puerto rj45, solo los pines 2,4,5 y 6 sirven... El pin 1 y 3 del conector Rj45 van conectados entre si.. Estos tienen el nivel de referencia cero o tierra (GND), el pin 7 y 8 deben conectarlos entres sí. Estos son los niveles TTL o 5 V que sirven de alimentación al circuito de la pedalera que pueden ser el FBV2 o FBV4. La lógica es la misma, lo que cambia son los niveles de voltaje que generan el cambio en los bancos del POD.
Por el momento el único pin o señal que se requiere para hacer cualquiera de las dos pedaleras es el 6, este es por donde se envian las señales de los switches. Su función se la realiza de la siguiente manera:
Internamente el POD reconoce el nivel de voltaje que es enviado de la pedalera.
Para el banco A, el nivel de voltaje debe ser de 1.38V
Para el banco B, el nivel de voltaje debe ser de 1.83V
Para el banco C, el nivel de voltaje debe ser de 2.23V
Para el banco D, el nivel de voltaje debe ser de 2.67V
Lo que pueden hacer es un divisor de voltaje con un potenciometro y un pulsador y con esto le prueban el funcionamiento de los bancos del POD.
Lo que he descrito es practicamente el funcionamiento del FBV4. Todavía me falta explicarles unas cosas mas.
Si tienen alguna duda haganmela conocer.
Hola. Gracias por la informacion me prodrias tengo un amigo con un Line 6 Spider II y estamos pensando en hacer el Fbv4.
Podrias poner toda la informacion qe pudieras sobre el funcionamiento del pedal?
Es porque no me gustaria cargarme su ampli.
Gracias de antemano
Yo la tengo en mi Spider Valve, cuando tenga un rato la pego una abridita y os cuelgo unas fotos, pero me temo que son dos simples pulsadores y realmente el secreto esta dentro del ampli, tened en cuenta que todos los Line6 realmente son procesadores digitales que luego son terminados de modelar por el preamp y la etapa, a mi particularmente el Spider Valve me encanta por lo versatil que es, pero seguro que a mas de uno no le gusta su sonido por no ser de valvulas puro, a mi sin embargo me encanta por que te quita el engorro de los pedales, yo soy feliz enchufando la guitarra al ampli directamente, el único pedal que me quiero pillar es un Wha Wha, por el resto con lo que me viene en el ampli a nivel efectos me basta y me sobra, cuestión de gustos como todo.

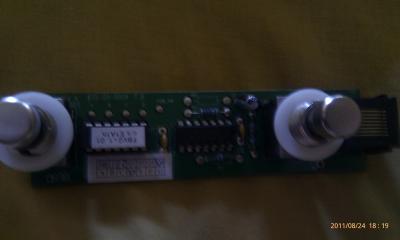

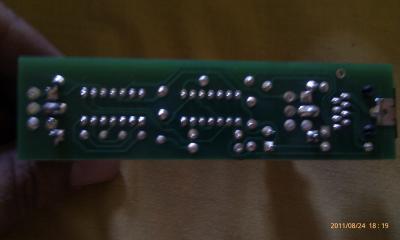

Como lo prometido es deuda aqui van las fotitos de la FBV 2, la calidad de las fotos no es muy buena pero espero que os sirvan
Archivos adjuntos (
loguéate para descargar)

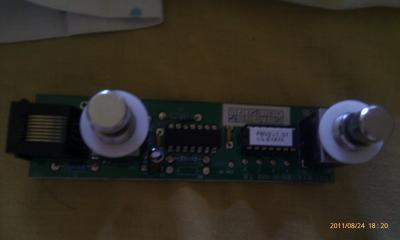

Y como no hay dos sin tres aqui va otra
Archivos adjuntos (
loguéate para descargar)
Muchas gracias por las fotos, el problema que la pedalera que yo necesito es la Fbv4 y la tuya es la Fbv2, de todas maneras muchas gracias.
Jeje es que la Fbv 4 ademas te cambia de banco, jeje en el post piden de esta, de la fbv 2, si me consiguiera una fbv4 baratilla me la pillaria, hacermela sinceramente soy muy torpete y tengo muy poca paciencia para estas cosas, jeje eso si, destripar destripo todo lo que pillo, sera que tuve una infancia dificil o algo asi, jeje.
jajaja yo si entiendo de electronica he leido varios cursos y mas o menos se hasta algo de electronica digital por eso me interesa este tema si alguien me puede pasar la informacion que sea se lo agradecere
No si yo de eléctronca algo entiendo, y soldar y tal se me da bastante bien, pero es que no tengo paciencia para hacer algo asi fijo, alguna vez que me he puesto a hacer cosas de estas no se como ha sido que al final el chisme en cuestión ha acabado estampado contra la pared, ya te digo yo que algo debio pasar en mi infancia
jajaja no te preocupes yo tengo 15 años y hasta hace un año o dos todo lo que montaba acababa en un rincon y al poco tiempo lo desmontaba pero con paciencia las cosas terminan funcionando, es mas este año he montado dos amplis y he reparado otros dos y con paciencia he conseguido quitar ruidos y cosas de esas
