Conectar Seymour Duncan a Quick Connect de Gibson

Fernando
#13 por Fernando el 26/06/2020
https://www.reichelt.com/
Subir
OFERTASVer todas
  • Harley Benton HB-20R
    79 €
    Ver oferta
  • -29%
    Boss T-Shirt CCB-SD1TMC (Talla M)
    15 €
    Ver oferta
  • Harley Benton ST-20HSS SBK Standard Series
    111 €
    Ver oferta
pascu
#14 por pascu el 26/06/2020
Gracias Fernando, aquí tenéis las referencias
Subir
Fernando
#15 por Fernando el 26/06/2020
Si, con un alicate de punta fina y un poco de paciencia lo puedes montar sin problemas.

Saludos
Subir
erikstring
#16 por erikstring el 26/06/2020
Precio de producto 1€... Envío 15€

Mi consejo, compra más cantidad de la necesaria por si a caso

Saludos
Subir
withthc Baneado
#17 por withthc el 29/08/2020
Gracias
Subir
1
erikstring
#18 por erikstring el 19/08/2021
Hola,

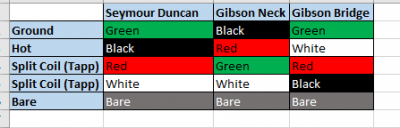

Adjunto esta importante foto que por todo el tema del servidor se perdió. Así todos tenéis la referencia de colores del Quick Connect de Gibson y el de Seymour Duncan que como ya sabéis, difieren.

Saludos
Archivos adjuntos ( para descargar)
tabla quick connect.png
Subir
1
erikstring
#19 por erikstring el 19/08/2021
Por cierto, añado como información que ya ha pasado tiempo desde que hice esto y la guitarra ha funcionado todo perfecto. Así que si se tiene una guitarra GIbson con Quick Connect y se quiere mantener así (yo no le tengo ascos a esto de la placa), es relativamente facil instalar unas pastillas que no tengan este sistema y realmente el cambio se hace fácil y rápido sin necesidad de soldar ni nada. Además reversible totalmente (en mi caso no ya que vendí las pastillas originales).

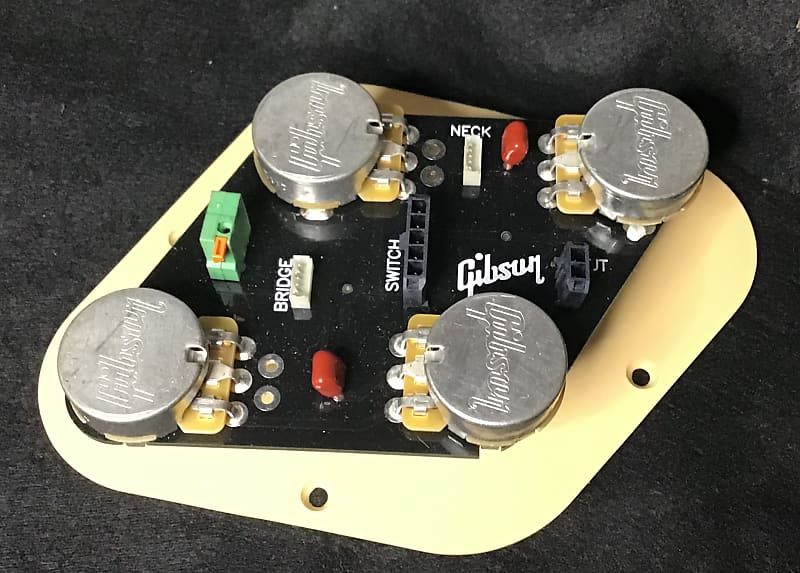

Se que la gente tiene motivación por recablear las guitarras y quitar el PCB de Gibson, pero yo a mi entender depende de qué modelos no hay ninguna necesidad ya que no va aumentar el valor de la guitarra. Solo darte más trabajo y alterarla respecto la de serie. En mi caso de una Tribute, no vi nada necesario perder la PCB que además ya viene con condensadores Orange Drop, etc.

Saludos
Subir
2
oihu
#20 por oihu el 23/10/2023

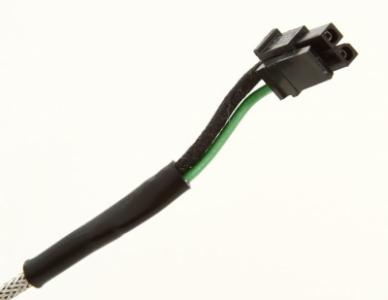

Buenas, necesito 2 conectores para instalar unas seth lover en una standard. Son de los de dos conectores. ¿Sabéis de alguna tienda que lo venda completo con cable, para soldar en la pastilla directamente?
Archivos adjuntos ( para descargar)
Subir
erikstring
#21 por erikstring el 08/02/2024
Hola,

Pues de nuevo me encuentro con una guitarra con Quick Connect a la cual le voy a montar unas Seymour Duncan Slash APH-2 que ya tenia en casa y que he adaptado al método Quick Connect que sigue usando Gibson actualmente en algunos modelos.

Sigo diciendo que el sistema me gusta, pero es verdad que hacer este montaje es muy laborioso y complejo por lo pequeño que es el conector y los pins. Yo creo que hubiera sido mejor usar un conector más grande y no este.

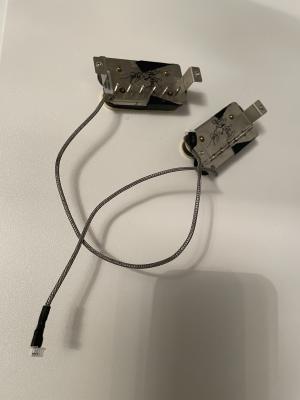

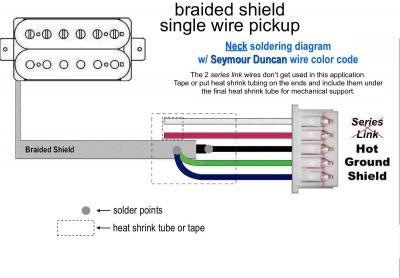

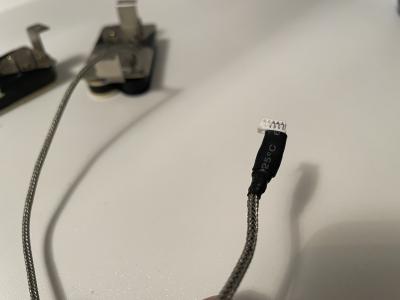

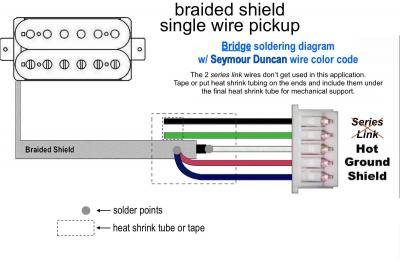

Adjunto fotos del esquema que he usado y del resultado:





Archivos adjuntos ( para descargar)
Subir
3
arkaitz
#22 por arkaitz el 08/02/2024
Yo he llevado mi goldtop tribute al lutier para que me las instale.tambien las pastillas slash APH2.Y me ha dicho que no sabe si lo va a poder hacer sin cambiar todos los potenciometros y el jack.No se que sistema llevan las tribute pero no se puede instalar cualquier pastilla sin cambiar los potes y el jack.Haber si al finar me lo puede hacer sin cambiar todo
#21 ¿en que guitarra las has instalado tu?
Subir
erikstring
#23 por erikstring el 08/02/2024
#22 una tribute

Lo que tu luthier no tiene son los pins y conectores. Yo te lo puedo hacer sin coste.

Mira bien este hilo.


Saludos
Subir
Pedro Vecino
#24 por Pedro Vecino el 27/02/2024

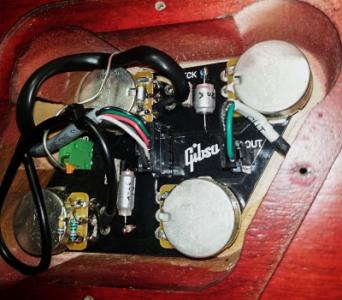

No son imprescidibles los conectores para instalar otras pastillas que son sean Gibson en esa placa. Basta con soldar sus cables directamente a las soldaduras de los potenciómetros. No interfiere en absoluto con el sistema original de conexión y este queda intacto por si se vuelve a necesitar.
Menos necesario aún es cambiarle los potenciómetros. En las Tribute estos son de calidad; el problema radica en sus curvas. De origen son cualquier cosa menos musicales.
Archivos adjuntos ( para descargar)
Subir
2
