Conexión Amplificador-Pantalla (Cable SPEKON)

Muy Buenas tardes, compañeros.

Resulta que he adquirido un Equipo nuevo. En esta ocasión no es de Guitarra, sino de Bajo. Me apetece adentrarme un poco a aprender a tocar ese instrumento. Y de paso me servirá para grabar las pistas de Bajo de algunas Covers.

El Equipo:

- Bajo YAMAHA TRBX304 CAR

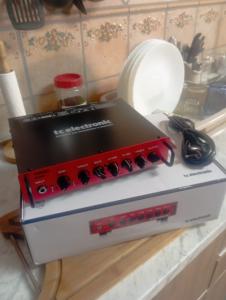

- Amplificador: TC ELECTRONIC Head BQ250 (250 W)
- Pantalla: KUSTOM DEPP115 1 x 15" + Tweeter 3" (350 W / Pico 700 W).

El caso es que tanto la salida Out a pantalla del Amplificador como la Entrada In de la Pantalla van con Cable con Conector SPK (SPEKON). Lo conecto todo como es debido: Alimentación Eléctrica a Red del Ampli, Cable SPK desde el Ampli a la Pantalla, Cable Jack 1/4" desde el Bajo al Input del Ampli y... NO SUENA.

Ni suena ni parece que el Amplificador detecte conexión entre él y la pantalla, puesto que el Clip de GANANCIA del Amplificador no llega nunca a encenderse en rojo (por saturación), lo ponga al nivel que lo ponga (ni al máximo siquiera).

Sí se detecta que el Amplificador está funcionando, puesto que sí que suena por Auriculares, pero la Pantalla no recibe señal.

He comprobado que el Cable SPEAKON tiene conectores de 4 PIN, pero el cable que lleva es de 2 PIN (1 mt. x 2 polos x 2,5 mm).

He mirado tanto el manual del Amplificador como el de la Pantalla y no especifican a cuantos Pines de conector trabajan.

Sospecho que debe ser eso: que trabaje con cable de 4 Pines en lugar de 2.

¿Qué opináis?

Lo siguiente será llevar el equipo a un servicio técnico a que me lo chequeen y me pongan el cable adecuado o, en el peor de los casos, me detecten alguna avería.

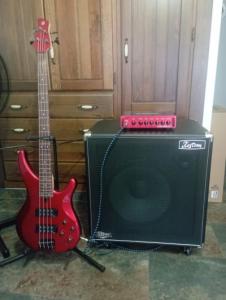

Nota: Os adjunto una fotillo del equipo. Si necesitáis algún dato más no tenéis más que pedírmelo.

Gracias de antemano por vuestras indicaciones.

Es posible que el led este fundido... dejate llevar por tu oido, cuando veas que comienza a saturar bajale un poco por ahi estara el punto optimo de trabajo, mas o menos.

Pues lo mismo tiene un botón de mute pillado... hazle una foto al panel trasero del ampli a ver.
Lo del cable speakon, con 2 hilos funciona

Si el clip de ganancia con el gain a tope no se enciende yo apostaría por el bajo o el cable del bajo al ampli. Creo que no le llega señal al amplificador

#2
#3


Ya está solucionado, compañeros.

Era la configuración/posición de las conexiones del cable de 2 vías en los Pines del Cable SPK. Sólo ha sido cuestión de cambiar las posiciones de las puntas del cable en los Pines del conector de entrada de la Pantalla (cambio de -2/+2 a -1/+1).

No soy ducho en electrónica/electricidad industrial, pero Indico como hacerlo por aquí para que lo pueda copiar quién le ocurra lo mismo (lo he hecho así siguiendo las instrucciones de un Técnico especialista y ha funcionado a la perfección, así que me fío de su criterio):

1º) Testear que el Instrumento (Bajo, guitarra, ....) y su cable de conexión estén enviando señal. Por ejemplo conectándolo a otro amplificador, directo a una interface, etc .... Asimismo hay que comprobar con un Multímetro (Tester) que cada uno de los polos del Cable SPK (Spekon) tienen continuidad entre sus puntas. En este caso son sólo dos cables - Rojo y Negro - (para hacer eso hay que desenroscar las caperuzas de los Conectores SPK y poder tener acceso a las puntas del cable).

2º) Con la rosca de la caperuza de uno de los Conectores SPK (Spekon) quitada, hay que conectar dicho conector a la Salida SPK del Amplificador. Seguidamente, encender el Ampli y comprobar con el Multímetro (Tester) cuales son los Pines que entregan la salida de corriente. Hecho esto, hay que poner las dos puntas del cable en esas posiciones que tienen señal de corriente. Por último, desconectar el Conector SPK del Amplificador y montarle su rosca de cierre. De momento, apagar el amplificador y no conectar al amplificador ese Conector SPK hasta finalizar las comprobaciones.

3º) Igualmente, con la rosca de la caperuza del otro Conector SPK quitada, hay que conectarlo a la Pantalla (es importante que no olvidemos que aun no hay que conectar la otra punta del cable al Ampli, o sea, el conector que va al Amplificador tiene que estar suelto). Seguidamente, poner el Multímetro en modo "Continuidad" (Ohms, en la posición en que suena el sonido/pitido de confirmación cuando existe continuidad). Ahora comprobamos PIN a PIN con el Tester cuáles son los dos Pines del conector que dan continuidad entre ellos. Una vez hecho esto, ponemos las puntas de los cables en esos Pines que nos han dado continuidad (la posición - rojo o negro - entre ellos es indistinta, aunque yo puse el Rojo en el Pin interior y el Negro en la periferia). Acto seguido, desconectamos el Conector SPK, le ponemos la rosca de la caperuza y lo volvemos a conectar en la Pantalla.

3) Volvemos a conectar el otro Conector SPK a la salida del Amplificador. Enchufar el Ampli a la Red Eléctrica y conectarlo (On). Aquí ya debería funcionar el Equipo. Si no es así es que hay un problema mayor (Fallo de la Etapa de Potencia, Problemas de Conexión interna de los Altavoces en la Pantalla, etc, etc .....

En mi caso ha quedado Listo; todo funcionando a la perfección.

NOTA: Dado que tal y como se percibe, no estoy muy versado en materias de electrónica, ni electricidad industrial, es posible que las explicaciones que he dado tenga alguna pega técnica en cuanto a nombre, descripción, etc... Si es así os ruego a los entendidos en la materia que me corrijáis sobre la marcha. Así podremos dejar este Post lo mejor plasmado posible. Y por último, no sé si me he explicado con suficiente claridad en el proceso que he expuesto. Vosotros mismos me diréis sobre la marcha.

tximinita escribió:

Si el clip de ganancia con el gain a tope no se enciende yo apostaría por el bajo o el cable del bajo al ampli. Creo que no le llega señal al amplificador

Aun habiendo quedado todo funcionando, sí que me resulta extraño que no se enciende el Led de Clipéo del control GAIN, aunque lo ponga al máximo. Investigaré esta circunstancia a ver por qué pasa esto. Si alguien sabe algo al respecto que por favor lo explique.


Por cierto, el Equipo suena de Cine. Y potencia suficiente para ensayar en un local con una banda (Baterista incluido).

Incluso creo que tiene la potencia a adecuada para tocar en directo en un local de pequeña envergadura.


Gracias por las respuestas de Angel y Tximinita y gracias de antemano a todos por vuestra atención y colaboración.

Un saludo.

Buenas Paco es muy extraño que no se encienda el led peak. Yo tengo casi el mismo ampli el BG250, es identico pero con mas cosas. Y con cualquier bajo entre el 6 y el 7 de gain ya se enciende. Lo unico que se me ocurre es que tengas las pastillas de tu bajo muy bajas y mande muy poco señal. De todas formas con el cable suelto y el gain al maximo tocando la punta con el dedo deberia encenderse el led peak.

Saludos.

#5

mikel7 escribió:

Buenas Paco es muy extraño que no se encienda el led peak. Yo tengo casi el mismo ampli el BG250, es identico pero con mas cosas. Y con cualquier bajo entre el 6 y el 7 de gain ya se enciende. Lo unico que se me ocurre es que tengas las pastillas de tu bajo muy bajas y mande muy poco señal. De todas formas con el cable suelto y el gain al maximo tocando la punta con el dedo deberia encenderse el led peak.

Pues sí, mikel7. La verdad que a mí también me parece raro que no se encienda ni poniendo el Gain al máximo. Las pastillas del Bajo me parecen que están a una altura correcta: son humbuckers Yamaha con Circuito Activo a 2 Bandas. Además, he probado lo que me has indicado: he puesto el Gain al máximo y le he puesto el dedo al Jack del cable conectado al Ampli y nada, no se enciende el Led Peak.

Si qué es raro, porque el pote de Gain funciona. De hecho se nota bastante en la respuesta del Ampli. Y cuando lo subo a partir del 80-85 % el Altavoz de la pantalla comienza a saturar.

O está el Lead fundido o no sé lo que pasa. El Bajo tiene un selector con 5 posiciones de Modos del Eq. Activo. He probado con todas y sigue sin encenderse el Led.

¿Podría ser porque la pantalla es de 350 W / Pico: 700 W y el Amplificador es de 250 W? A lo mejor es una pregunta tonta. No lo sé.

A ver si alguien sabe algo al respecto. Yo en este campo ando bastante perdido. Acabo de empezar a usar estos equipos de Bajo por primera vez.

Gracias por tu aporte, mikel7.

Saludos.

Es posible que el led este fundido... dejate llevar por tu oido, cuando veas que comienza a saturar bajale un poco por ahi estara el punto optimo de trabajo, mas o menos.

#7

mikel7 escribió:

Es posible que el led este fundido... dejate llevar por tu oido, cuando veas que comienza a saturar bajale un poco por ahi estara el punto optimo de trabajo, mas o menos.

Es una buena alternativa, mikel7. No obstante, ya me he puesto en contacto con la tienda (Amazon) y me lo van a cambiar. No tengo porqué quedarme con éste que tiene el Led Peak fundido.

Gracias a todos por vuestros aportes.

Saludos.

Pues ya me cambiaron el aparato. En tan solo una semana (Amazon), sin costes de transportes ni recargos (ha subido 34 € desde que lo compré).

Este va perfecto. Y ahora sí que se enciende el Lead Peak del control de Ganancia. Con el Bajo que tengo (YAMAHA TRBX374 / Doble Pastilla Humbucker y Circuito Ecualizador Activo de 2 Bandas), comienza a encenderse el Lead entre el 45 y el 55 % del Control de Ganancia, dependiendo el Modo de ecualización y Balance de Pastillas que le ponga al Bajo (siempre con el volumen del instrumento al máximo).

Además, notablemente este da más potencia que el anterior. Se ve que el primero que me vino no sólo tenía el problema del Lead, sino algo más. Es posible que precisamente no se encendiera el Lead Peak de Ganancia porque no entregara la potencia suficiente: no lo puedo saber con seguridad.

En fin, problema resuelto. Ahora a hacer pinitos con el Bajo, a aprender poco a poco y a disfrutarlo.

Muchas gracias a todos por vuestra colaboración.

Saludos y mucho Rock'n'Roll.
