Consejo para válvulas en un Academy

Antonio Laso
#1 por Antonio Laso el 01/08/2018
Buenas tardes
Resulta que tengo un Acadamy stage 30 que no me funciona, por lo que me gustaría usarlo para transformarlo en uno de válvulas, así que pido ayuda a alguien que tenga mas idea que yo (es mi primer proyecto de este tipo, aunque entiendo de electrónica) sobre todo para encontrar un diagrama que se ajuste a este tipo de amplificador
Muchas gracias
Subir
OFERTAS Ver todas
  • Harley Benton ST-20HSS SBK Standard Series
    111 €
    Ver oferta
  • Harley Benton HB-20R
    79 €
    Ver oferta
  • -11%
    Boss DD-500
    375 €
    Ver oferta
Lespaulhc
#2 por Lespaulhc el 01/08/2018

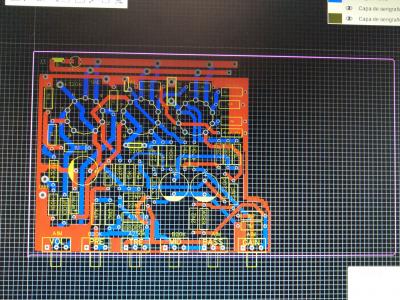

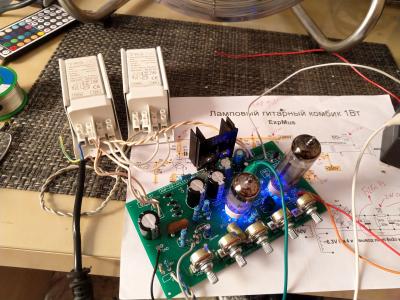

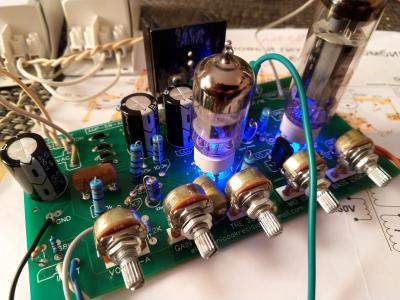

Estas de suerte acabo de terminar el previo de tonygt (hay un hilo) pero le incorpore una valvula de pentodo a 6w...hice la pcb y pedi 10 y hoy hice el primer test.funciona con una 12ax7 o ecc83 o 6n2p(rusa) y el pentodo es una el84 o 6p14p.yo puse rusas y suena limpio y aparte hice el modo triodo que se convierte en menos watios y hace distorsión a menos volumen y como digo lo probe y suena erfecto lleva vol gain medios agudos y bajos.la pcb si quieres te la monto entera los trafos es facil con dos trafos de alogenos y un trafo salida (230v/9v)ya tienes ampli a valvulas si quieres por privado hablamos o wassap etc.habri un hilo de un ampli que monte y hay pondre todo sobre este ultimo la pcb la diseñe yo.Saludos.
Archivos adjuntos ( para descargar)
Subir
1
Lespaulhc
Antonio Laso
#4 por Antonio Laso el 01/08/2018
Te escribo por privado
Subir
Tonyguitar
#5 por Tonyguitar el 02/08/2018
Yo converti un academy en un jcm800:

https://www.guitarristas.info/foros/construccion-jcm800-8w-20-eurillos/299503



Y lo hice con un presupuesto de 15 o 20€.
Subir
1
Antonio Laso
#6 por Antonio Laso el 02/08/2018
La verdad es que he visto los trabajos de ambos y soy muy fan vuestro xDDDD
Que potencia tiene el jm800? Mi amplificador es algo mas grande (stander 30) y transformarlo para algo que me sirva en casa sobretodo, pero aprovechando el mueble entrero (tiene controles de ecualización para medios, graves y agudos, aparte de uno para el master y otro para el overdrive)
Subir
Tonyguitar
#7 por Tonyguitar el 02/08/2018
Depende la etapa que le metas, lo normal son 10w o asi, si tu amp tiene un trafo grande de 24v o asi, podrias meter una etapa de 80w o similar.
Subir
1
