Construccion Music Man JP15 2.0 (Nuevo Intento)

bosetuno
#61 por bosetuno el 13/01/2023
Es decir, vas a montarla esta vez antes de pintar? Buena idea!
Subir
OFERTAS Ver todas
  • Harley Benton HB-20R
    79 €
    Ver oferta
  • Harley Benton DNAfx GiT
    139 €
    Ver oferta
  • -17%
    PRS SE CE 24 BR
    622 €
    Ver oferta
ferchomoraband
#62 por ferchomoraband el 13/01/2023
bosetuno escribió:
Es decir, vas a montarla esta vez antes de pintar? Buena idea!


Correcto jajajaja! que luego siempre hay que corregir cosas, fresados antes de pintar. De hecho ahora misma esta montada, con puente, clavijero y cuerdas, pero no tiene la electronica... como para que haaga buen tiempo aun quedan un par de meses, voy a esperar a que llegue lo que me falta de la electronica y pruebo a ver que tal suena y todo... asi pues ya cuando comience el buen tiempo y despues de haber hecho pruebas de tinte, me voy directo a la pintura

Un saludete my friends!
Subir
1
ferchomoraband
#63 por ferchomoraband el 13/01/2023
Episodio 2.0: "Radiado, Entrastado, Lijado y Pre montaje".

Buenas compañer@s!! aqui estamos de vuelta con el proyecto, termine bastante fuerte el año y aproveche bastante bien las vacaciones y la verdad digamos que ya la guitarra le quedarian 2 fases, fase 3 acabado y fase 4 montaje, ya el resto seria ajustar lo mejor posible y pues el test de la guitarra.

Lo siento porque me salte completamente todo lo que es el nivelado de trastes, pero sinceramente aqui hay un forero (Jorge Vazquez Tatuador) que se curro un pedazo de post impresionante, encima con video y todo de como nivelar los trastes!! os dejo aqui el link del forero para que veais que peazo de curro se pega!!

https://www.guitarristas.info/foros/trastes-acero-no-descubrelo-cambio-trastes-lag-arkane/332655

En fin, vamos a tope con el siguiente episodio. A ver si os levanto el animo y comentais o tiene mas visualizaciones porque la verdad hasta ahora, es de los hilos de construccion con menos visitas que he tenido, una pena porque la verdad uno dedica tiempo y pues nada si a la gente no le interesa o no tiene tiempo para echar un vistazo a estas cosas es una pena, lo bueno es que pues a mi me queda de recuerdo, para ver las fotos y recordar como hice la guitarra y todo el proceso.

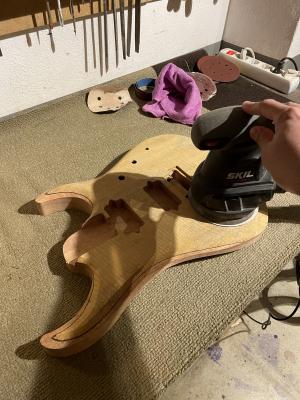

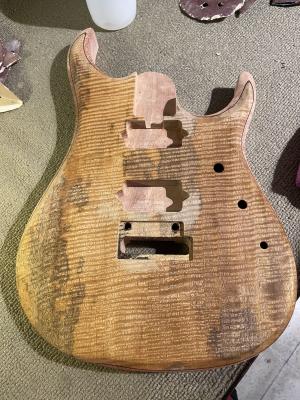

Comenzamos a lijar la guitarra grano 80.

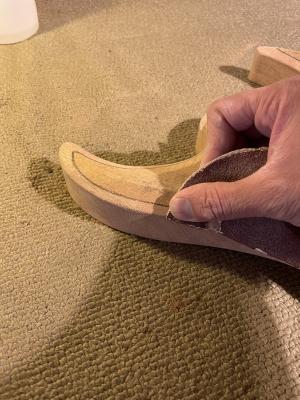

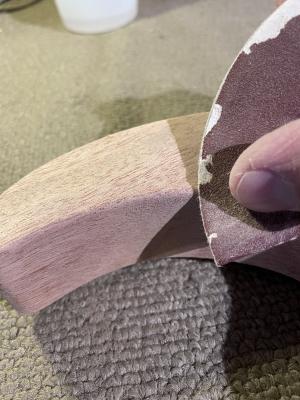

Repasamos todos los rebajes y los bordes.

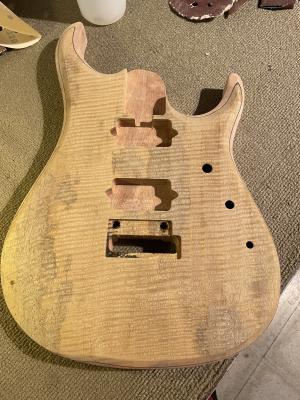

En gran y basto resumen, pues llegamos a lija 240 que ya nos deja algo bastante reconfortante y agradable al tacto y a la vista!

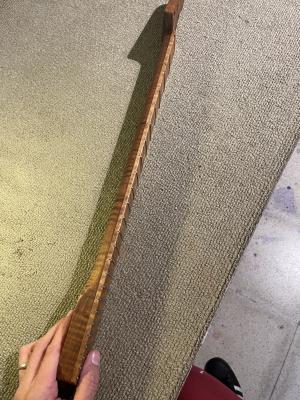

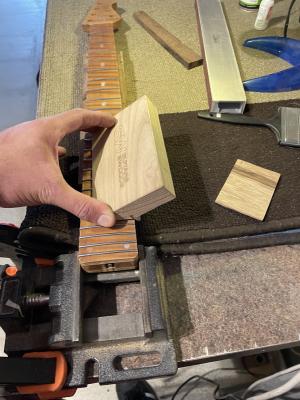

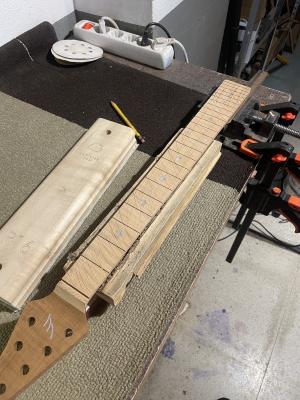

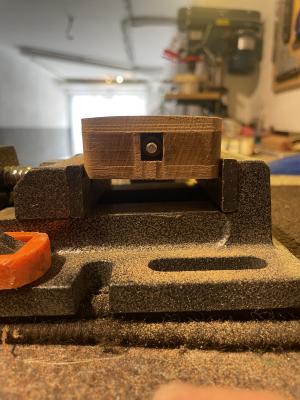

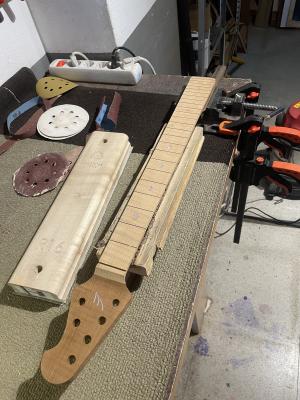

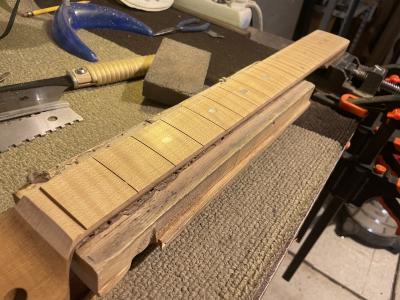

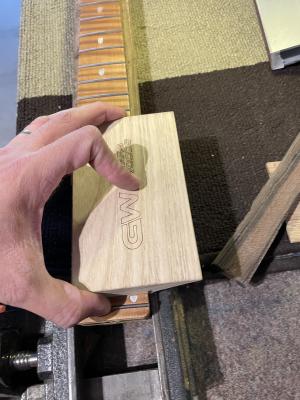

Vamos a por el mastil, ya esta lijado con su forma la parte trasera, pero nos falta radiar y poner trastes. Vamos a ello!! Marcamos con lapiz para tener referencia de lo que vamos lijando hasta tener un radio uniforme , en este caso es radio 16"

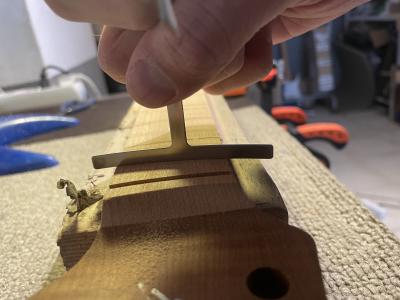

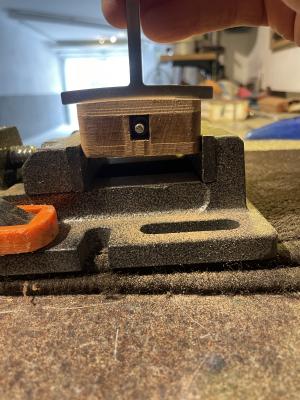

Una vez terminemos, checkeamos con nuestra galga de radio que este el radio centrado y que este correcto.




Le damos una pulida, con granos progresivos 80-120-240-320-500-600-800-1000

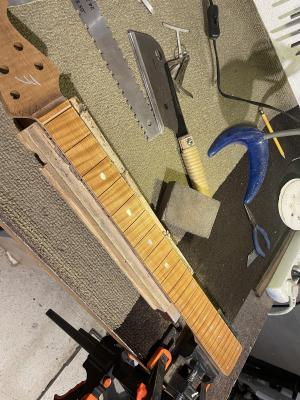

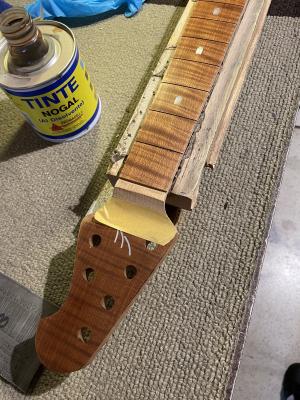

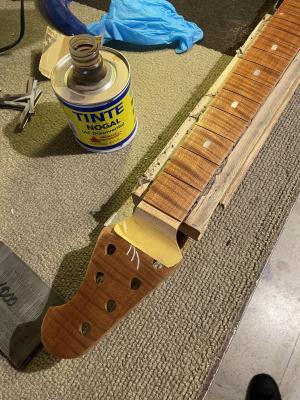

y como en este caso el "torrefactado" del diapason es mas claro que el color del mastil, pues intenté matchear ambas maderas simplemente dandole tinte nogal (del leroy) al diapason y a los bordes, ademas mola mucho porque hace que resalte mucho mas el flameado del diapason!! Espectacular

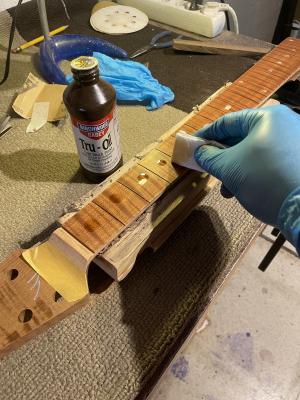

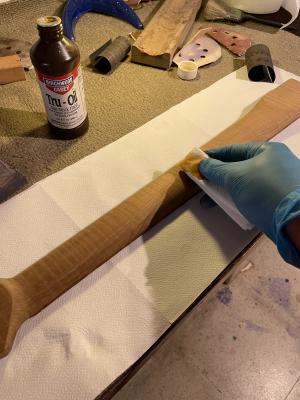

Aprovecho para darle Tru oil antes de entrastar y "sellar" el color y proteger el diapa. Hay que dar muy poquita cantidad para que el aceite no penetre en las ranuras de los trastes, luego podemos tener problemas que se nos salga el traste o que luego se puedan levantar al no quedar bien fijados.

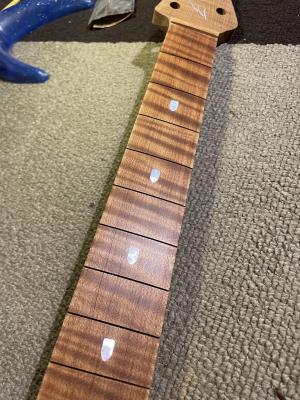

Mirad que esta bastante bastante guapo!

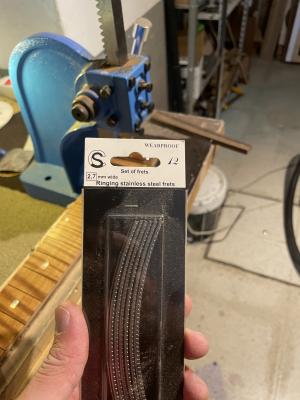

Ahora vamos con el entrastado, estos son mis absolutos favoritos, trastes lo suficientemente anchos y de altura lo justo, lo que hace que nos quede una accion bajisima y que las cuerdas esten pegaditas al diapason. Porque tambien podemos tener accion baja con trastes JUMbo o EXTRA JUMBO, pero la sensacion no es la misma. Estos son de 2.7mm de ancho y la altura de la corona del traste es creo de 0.94mm

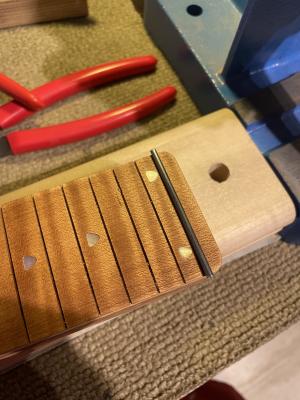

Ponemos el traste para ver la longitud.

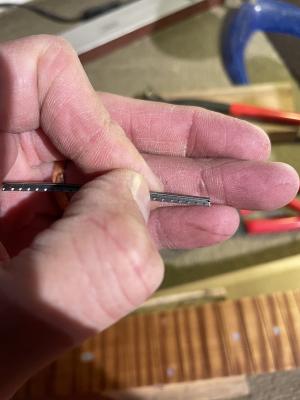

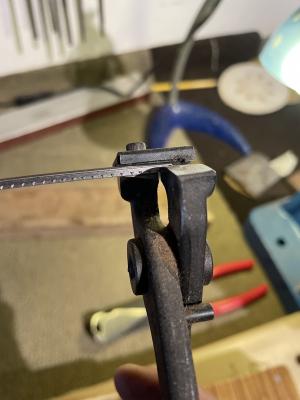

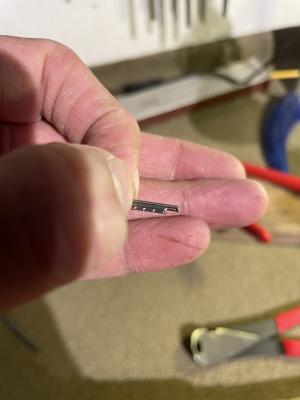

Esto es opcional, las guitarras Fender, o las PRS no suelen quitar el "Tang" del traste... pero Honestamente a mi me gusta siempre quitarlo.

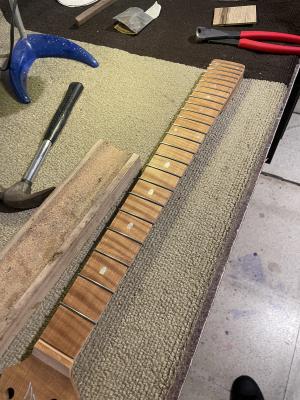

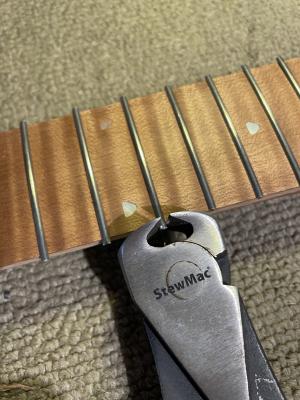

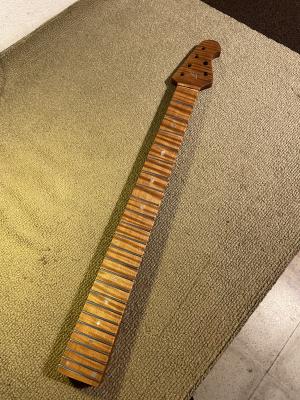

Despues de entrastar toda la guitarrita, Quitamos los excesos de trastes, y lijamos los bordes en plano primero y luego con angulo.

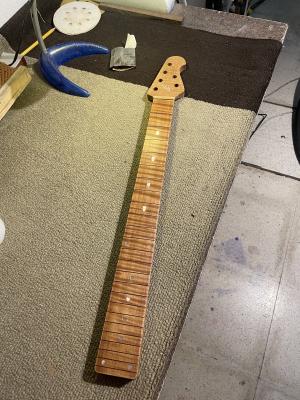

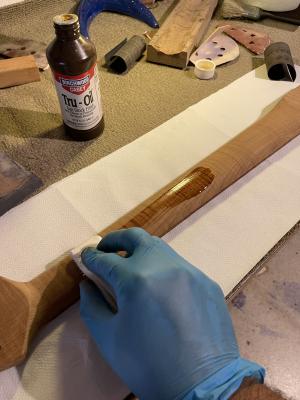

Por ultimo lijamos y luego dejo aplicado el tru Oil para proteger la madera y que vaya secando varios dias en lo que nivelo los trastes y pues asi vamos avanzando en cositas placenteras y gaseosonas!! xD

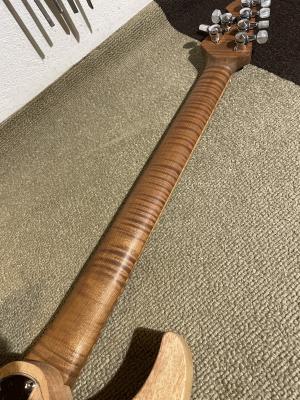

Aqui vemos que se nota bastante la diferencia entre mastil y diapa pero bueno ni modo, la idea sobre todo era que por delante no fuese en plan super paliducho y luego super oscura la pala.

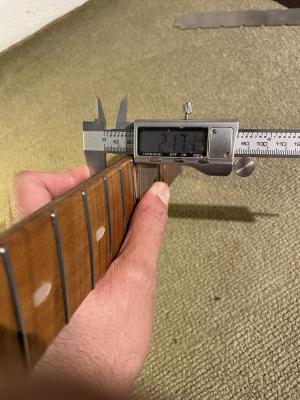

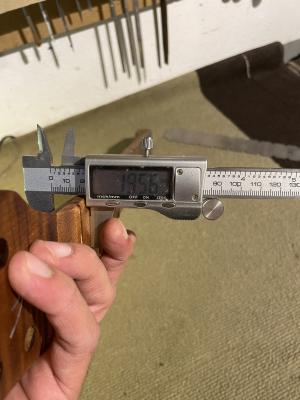

Aqui revisamos la medida y vemos que llegue a mi objetivo ! que era 19.5mm en 1er traste y aproximadamente 21.5mm en el 12vo traste!

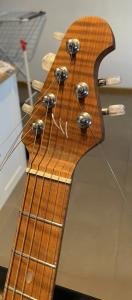

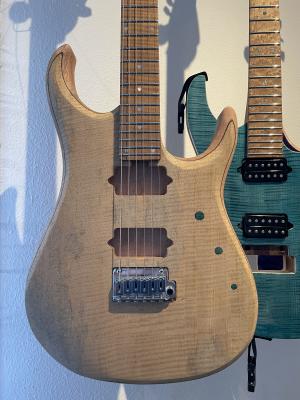

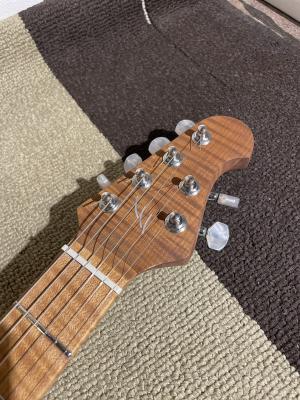

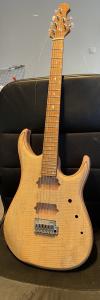

Finalmente fotos del premontaje de la guitarra!! como os comenté todo el proceso del nivelado y pulido de trastes me lo salte, la verdad es lo mas coñazo de hacer las guitarras, lo mas tedioso y en lo que hay que dedicarle mas tiempo y paciencia.




Hasta aqui el episodio de hoy. Para el proximo episodio yo creo que cuando me llegue le montaré toda la electronica, hare alguna prueba de sonido sin video y luego pues la volveré a desmontar toda para comenzar a dar el acabado cuando haga mejor tiempo, a eso de Febrero/Marzo

Un saludo a tod@s!
Archivos adjuntos ( para descargar)
Subir
13
bosetuno
#64 por bosetuno el 13/01/2023
Yihaaaaaaa!

Madre mia que pinta tiene!

Que tal se siente y resuena?
Subir
Marcos Y.
#65 por Marcos Y. el 13/01/2023
Ufffffff, espectacular fer, vaya currazo te estás pegando, esta quedando preciosa
Subir
Ricardo_R
#66 por Ricardo_R el 13/01/2023
El mástil es simplemente...
:sorprendido:
Subir
ferchomoraband
#67 por ferchomoraband el 17/02/2023
Episodio 2.1: “Pre-montaje y Pruebas”
Archivos adjuntos ( para descargar)
Subir
12
Vicent
#68 por Vicent el 18/02/2023
Fer, a parte de impresionarme con la calidad de la carpintería, de lo que más me fascina es la pigmentación que consigues. Ese tinte turquesa es simplemente... Sin palabras.

Tenga ganas de verla barnizada


Un abrazo!
Subir
1
JimiJoe23
#69 por JimiJoe23 el 18/02/2023
¡Espectacular! Le has puesto el juego clásico de Petrucci de Crunch Lab y Liquifire, ¿no? ¡Muchas ganas de escuchar la demo!
Subir
WashBurn
#70 por WashBurn el 18/02/2023
Muy guapa, como dicen por ahí arriba el color del tinte turquesa es muy bonito.
Subir
ferchomoraband
#71 por ferchomoraband el 19/02/2023
Episodio 2.1: “Pre-montaje y Pruebas”

Bueeeenas bueeeeeeeenas, pues hoy os traigo otro episodio asi muy cortito y muy escueto porque la verdad no he hecho grandes avances en la guitarra, simplemente corregir ciertas cosas del fresado el bloque el puente y ssimplemente montar las pastillas , la eletronica y tal para ver que tal encaja todo, hacer una prueba rapida de sonido y pues ver que todo encaja antes de dar el acabado.

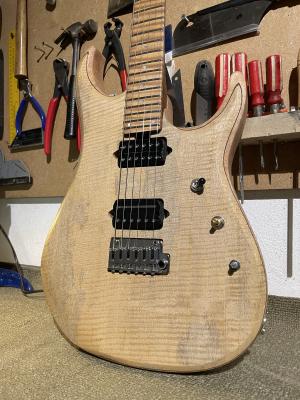

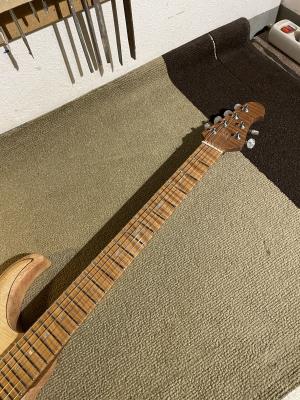

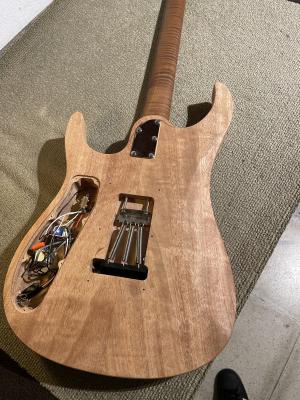

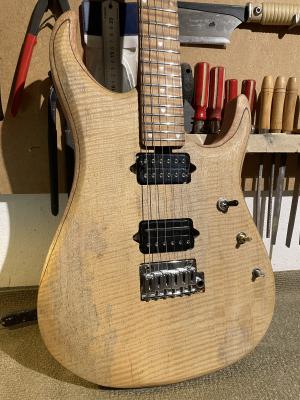

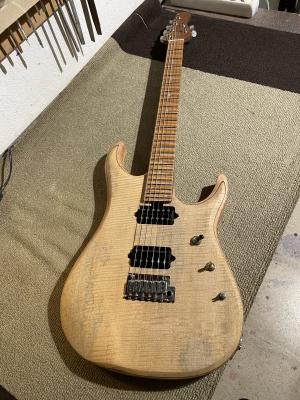

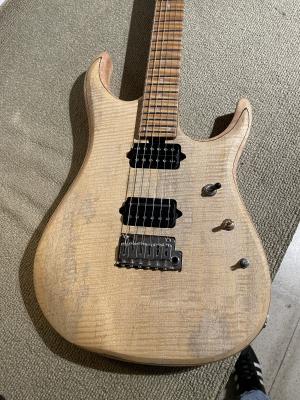

Aqui os enseño fotos de la guitarra pre montada.








La electronica es un desastre autentico xD, no se puede soldar peor ni poner todo tan mal, pero bueno era simplemente para probar cuando desmonte la guitarra pongo los cables mas bonitos y ordeno toda la electronica un poco.

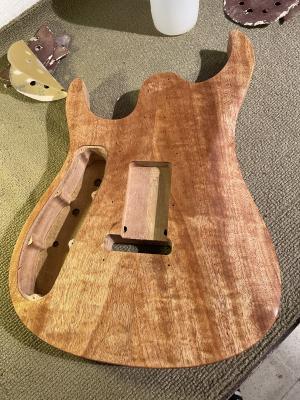

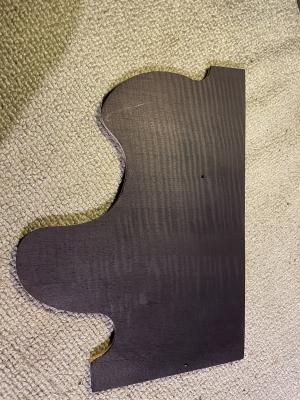

Hacemos prueba de tinte primero dando el negro, esta vez he hecho lo de mojar un poco la madera antes para abrir bastante el poro y luego le di 2 manos de tinte negro, y no lo lije de una vez sino que espere como 2 horas o asi, porque me estaba pasando que el tinte no estaba penetrando, no se si por el frio que el tinte no llega a secar y al lijar se iba por completo, pues eso....

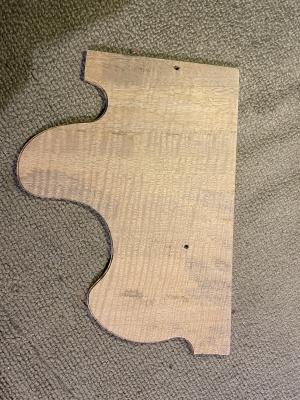

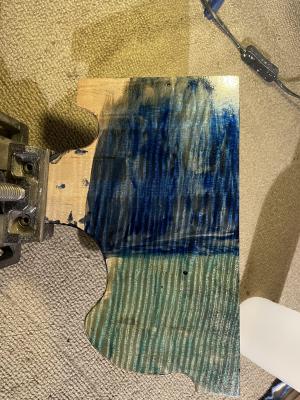

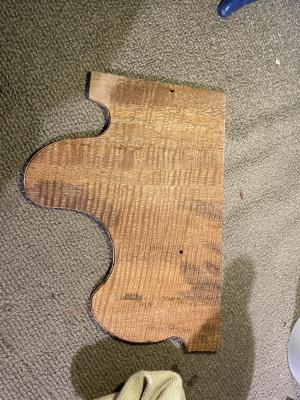

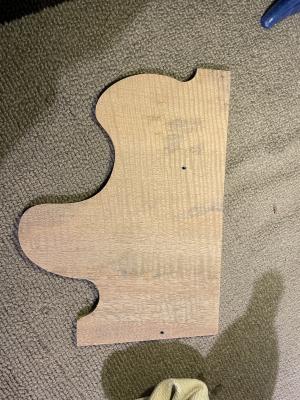

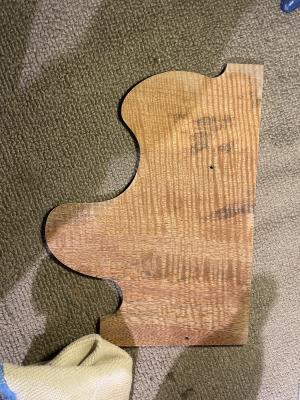

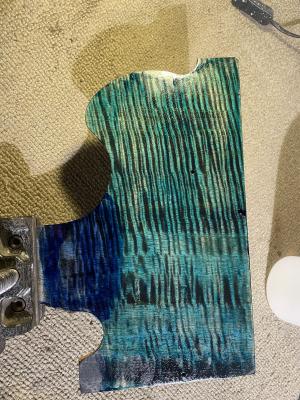

Aqui esto es una prueba de tinte en el sobrante del mango rizado, hice una prueba antes aplicando directamente tintes pero sinceramente señores, se veia HORRIBLE! la tapa tiene ese color natural como "marron diarrea" y pues cuando le das tintes todo lo tiende como al verde caca terrible... no se muy mal.. entonces pues dije: voy a hacer la prueba tintando la laca y como no iba a ponerme a montar el compresor y esta haciendo mucho frio, se me ocurrio coger un poquitin de laca nitro transparente que tenia por ahi y tintarla y darle con un pincelito y mirar que resultados, la verdad tiene muy buena pinta, con el azul estaba bastante confiado que iba a funcionar porque ya lo hice con la anterior music man, pero con el verde aqua o turguesa no estaba tan seguro pero ha funcionado....



Hasta aqui el episodio de hoy, esperemos que en las proximas semanas comience ya a hacer mas tiempo primaveral y pues con suerte podre comenzar con el fondo y demas... lo proximo que hare sera dar el grain filler a la caoba, que eso si lo puedo ir haciendo sin necesidad que haga buen tiempo, y luego pues cuando comience el buen tiempo comenzaremos con sellador/barniz.

Un saludo y gracias por el seguimiento!
Subir
8
ferchomoraband
#72 por ferchomoraband el 19/02/2023
Vicent escribió:
Fer, a parte de impresionarme con la calidad de la carpintería, de lo que más me fascina es la pigmentación que consigues. Ese tinte turquesa es simplemente... Sin palabras.
Tenga ganas de verla barnizada
Un abrazo!


Jajajaja muchas gracias jefe!!
JimiJoe23 escribió:
¡Espectacular! Le has puesto el juego clásico de Petrucci de Crunch Lab y Liquifire, ¿no? ¡Muchas ganas de escuchar la demo!


Que va!! estas son unas pastillas que me hizo el forero Dokken, tenia por ahi un post de su aventura en el mundo de bobinar pastillas, el tio se habia pillado una bobinadora de pastillas CNC, y me hizo este juego, obviamente basandonos en las especificaciones de esas pastillas, pero son unos "clones digamos" no son las originales, ahora suenan brutales, no tengo la verdad ninguna guitarra con el juego original y la verdad me da mucho palo comprarlas originales simplemente para comparar, pero ya lo vereis que suenan brutales brutales...

Un saludo a todos y muchas gracias!
