Duda wiring con switch 3 posiciones

Hola a todos, necesito ayuda para cablear una guitarra que estoy montando.

La configuración que quiero es dos HH y selector de 3 posiciones, de forma que en la posición central tenga ambas pastillas con Split.

Para ello tengo un toggle switch dpdt de 6 pines. Consultando diagramas de dimarzio o ibanez se suele usar un 4pdt (4 polos y 12 pines), por lo que no sé si con este switch que tengo podría hacer el cableado

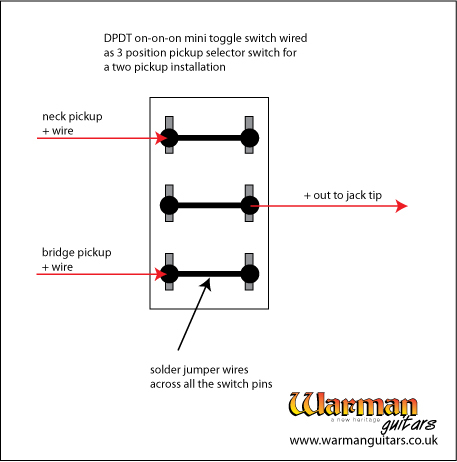

He encontrado este diagrama, pero no sé cómo hacer el Split coil en posición central



La configuración que quiero es esta

Con este switch no creo que se pueda.

En efecto, con ese switch no se puede hacer, en la posición central quedarían conectadas las dos humbucker en paralelo al igual que si fuese un toggle switch standard

Ok gracias, buscaré un switch 4pdpt , en eBay están baratos

Ten en cuenta que un interruptor on-on-on, en su posición central, no conecta los 6 polos. Conecta arriba-izquierda con abajo-derecha o arriba-derecha con abajo-izquierda, según como esté conectado internamente.

Ahora lo que no recuerdo es como se hacían los split con los 4 cables de las pastillas, pero lo mismo te vale lo que tienes.

#5

Con ese switch no se puede hacer split
El switch conmuta así (en la posición central puede ser también pin arriba derecho - centro derecho /pin izquierdo centro - pin abajo izquierdo)



y no sería necesario poner jumpers en todos los pads, sólo haría falta en el central, para la configuración central de neck-bridge en paralelo
