Buenas tardes gente de bien, me introduzco en el tema de los pedales DIY después de haber llevado a cabo (hace un año largo) varios amplis basados en el smokey gracias a los alagueños posts de frasco.
[ Imagen no disponible ]
Para sumergirme en el mundo de los pedales he querido empezar por uno que me ha parecido sencillo en sí, con un solo pote, pocos componentes y porque quería un booster que además añadiera un poco de color a mis solos. Total que me decidí por el pedal de Brian May que ahora se puede encontrar en tiendas alemanas por el "módico" precio de 172€, ahí queda. Este post no pretendo hacerlo solo en plan "oye esto no me va, como lo soluciono", sino que pretendo que se entienda y que estén todos los enlaces a layouts y demás (que no cuelgo por motivos de copyright y esas cosas) ordenaditos para facilitar el trabajo a todo aquel que quiera montarse éste pedal (del que de momento no puedo dar opinión porque no lo he catado).
Por último antes de empezar, decir que no soy un fan acérrimo de May ni nada por el estilo, pero a raíz de querer construir este pedal he investigado algunas cosillas que os iré explicando.
¿QUE ÉS?
Es una unidad de efectos empleada para realzar y alterar el sonido a la guitarra. Su funcionamiento se basa en aumentar la señal de la misma y en este caso, de los agudos. Fue popularizado por guitarristas de la talla de Tony Iommi, Rory Gallagher, Ritchie Blackmore o Brian May (¿a que nunca lo habríais dicho? jajaja). Lo empezaron a utilizar los guitarristas británicos en la década de los 60 para hacer un ligero overdrive a amplificadores como los VOX AC30 y fue lo que en américa se empezó a llamar "el arma secreta europea". El más conocido de todos es, seguramente, el dallas rangemaster con un circuito similar y pedal del que procede éste.
En su origen, este tipo de efectos no estaban ideados como pedal en sí, sino que se colocaban encima de los amplificadores porque estaban encendidos todo el tiempo, es por eso que por las fotos que he encontrado y viendo un vídeo de la revista Guitarist (On the road with Brian May) http://youtu.be/S_TwDJJFhVA podemos ver como May los lleva integrados en la correa de la guitarra y estos no tienen ni switch de encendido, ni pote de control siquiera. Por conveniencia y comodidad de empleo, las versiones comerciales incluyen esos dos upgrades y yo lo voy a hacer así (o eso pretendo).
Por youtube hay varios vídeos de gente que se lo ha hecho y en este mismo foro hay gente que ha hecho el Rangemaster:
-POST de Dr.Maligno Dallas Range Master, Booster Vintagero, hazte uno: https://www.guitarristas.info/foros/dallas-range-master-booster-vintagero-hazte-uno/118631
MATERIALES, LAYOUTS Y PRECIOS
Me descargué los layouts y la lista de la compra de generalguitargadgets (http://www.generalguitargadgets.com/projects/15-boostersrouters/76-brian-may-treble-booster) y este otro layout de otra web (que me ha venido de perlas para ir sacando por lógica como montar el circuito a partir del esquema y no del dibujo) http://beavisaudio.com/bboard/projects/bbp_BMTrebleBoost.pdf.
Os dejo lo que me costó:
-Conmutador de pie 3PDP - 5.8€
-Placa de circuito 100x70 - 1.74€
-Caja de plastico negro para meter el pedal - 1.09€
-Clip de pila x2 - 1.03€
-Paquetillo de resistencias de diversos valores - 2.82€
-Led's de diversos colores - 0.82€
-Kit de soldadura consistente en: Soldador + Estaño de 1mm + desoldador a pistón - 9€ (por separado el soldador costaba 8€ y el estaño 5€)
-Jack de alimentación - 0.69€
-Jack hembra mono - 1.35€
-Jack hembra estéreo (x3) - 5.4€
-Transistor BC182B - 0.39€
-Potenciometro Log 10K - 1.27€
-Condensador electrolítico (x2) 47uF 63V - 0.5€
-Condensador 47nF 100V - 0.15€
-Condensador 6.8nF 100V - 0.16€
-Condensador 1nF 100V (x5) - 0.4€
-Diodos 1N4148 100V 0,2A (x5) - 0.12€
-Resistencias 1kohm (x5) - 0.23
PVP (sin kit de soldadura y jacks extra): 26.15 con iva (145€ más barato que le que venden, not bad)
PVP de todo lo que compré (otros componentes que no he puesto también): 42€
DUDAS
Como es costumbre en estas tiendas tuve que volver porque la primera vez me habían dado un pote de 100k y no de 10k y no me habían metido los diodos (aunque es un componente opcional).
El circuito lo he querido montar primero en una veroboard (placa de pruebas) para probarlo y probar con otros valores de componentes antes de montar el definitivo además de para entender el circuito en sí y evitar cagarla más tarde, peeeeeeeero.... La primera vez que lo monté me funcionó unos segundos (ahora, la verdad, no sé decir si era el pedal en bypass o encendido, pero juraría que estaba encendido) pero algo hacía mal contacto y la guitarra dejaba de sonar. Total, que me decidí a soldar los componentes más problemáticos al día siguiente (el interruptor, el pote, los jacks...), pero lo hice con un cable malo y esta mañana he tenido que volver a soldarlos con otro (de múltiples hilos de cobre), porque se rompía.
Una vez soldados, he probado el circuito y nada, no se encendía ni el LED, así que después de airearme un rato para no tirar la placa por el balcón he decidido volver a hacer el circuito de cero pero ésta vez guiándome por el esquema del circuito y no por el diagrama/dibujo/layout/comoloqueráisllamar ese en el que te viene la placa dibujada y los componentes encima en sus respectivas posiciones y conexiones.
Voilà! ahora el LED se encendía peeeeeeeeeeeeeeeeeeeero sigue sin sonar la guitarra cuando el pedal esta encendido, sin embargo suena cuando éste esta apagado (bypass). He revisado el circuito y no me he dado cuenta de ningún error, es cierto que he conectado la pila directa y no he añadido el jack de alimentación por no hacer otra conexión y lo he conectado como me ha parecido que iba (por lógica, no porque lo sepa) ¿puede que sea por eso? (en las fotos se ve). Otro detalle en el que me he fijado es que el LED no luce tanto como cabría esperar, de hecho si lo ves de lado cuesta de ver que esta encendido (en condiciones de luces normales) aunque si lo ves en planta si que se nota. Podéis decir que a lo mejor es uno de esos LEDs que no dan tanta luz (no sé como se llaman) pero cuando monté por primera vez el circuito hace dos días, yo juraría que lucía mucho más durante esos segundillos/minutillos que me funcionaba.

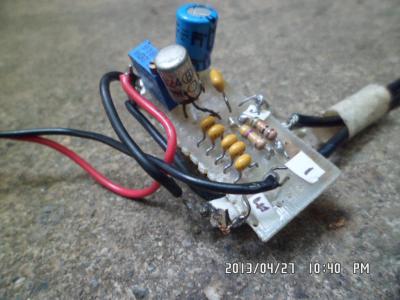

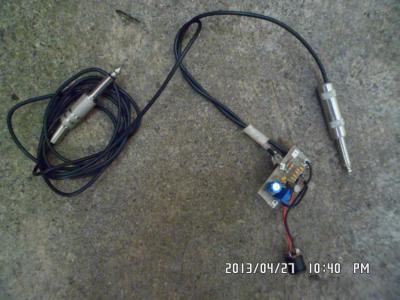

Os dejo unas fotillos por si me podéis ayudar o detectáis algún fallo que a mi se me haya pasado. De todas maneras esta tarde lo voy a volver a revisar a ver si me doy cuenta de algún error. Me seríais de gran ayuda, gracias!
[ Imagen no disponible ]
[ Imagen no disponible ]
[ Imagen no disponible ]
[ Imagen no disponible ]
[ Imagen no disponible ]
[ Imagen no disponible ]
[ Imagen no disponible ]
[ Imagen no disponible ]
LINK AL ÁLBUM http://imageshack.us/g/577/img1422nj.jpg/
PD: ahora que pienso la primera vez que monté el pedal en la placa de pruebas (cuando me funciono escaso rato) lo monté sin el diodo porque aún no lo tenía, pero no creo que tenga nada que ver con eso.
