¡Fender twin+champion preamp sin ruido por 15€!

Tonyguitar
#433 por Tonyguitar el 13/01/2020
La 6n2p o ecc83, tiene una resistencia interna más elevada que el pentodo, es de lógica que esta recibirá unos 9v y la otra unos 3v, si son 2 en paralelo sería un consumo de dos ecc83 a 600ma y la otra 700mA, están muy a la par.
Subir
OFERTASVer todas
  • Millenium Rookie E-Drum Set
    179 €
    Ver oferta
  • Harley Benton HB-20R
    79 €
    Ver oferta
  • Harley Benton ST-20HSS SBK Standard Series
    111 €
    Ver oferta
princi
#434 por princi el 14/01/2020
#433 Si, si es que ni lo he pensado,,, he visto que necesitaba 12vac pues en serie ya esta, y claro no he caído en el consumo,,,

Esto me viene bien para no dar las cosas por sabidas y pensar en lo que estoy haciendo,,, como estoy con el mesa también, entre otras cosas,,, pues así pasa, la casa sin barrer jejeje
Subir
Tonyguitar
#435 por Tonyguitar el 14/01/2020
a mi me pasaba igual, iva a conectar una ecc83 con una el84 y pregunte y me dijeron que no, entonces me puse a investigar y fue cuando descubri que ambos filamentos tienen consumos diferentes, consume la el84 el doble que la otra, y de ahi que en la ecc83 habra una mayor caida de tension, tu si piensas tiene su logica.



Si tu conectas un filamento de una 12ax7 a 6v entre pata 4+5 y pata 9, y le metes 12v lo quemas no?

¿y si le pones en serie con este una resistencia de por ejemplo 5 ohm? pues entonces alomejor caen en la resistencia 0.5v y en la valvula 11.5v?

conforme vas aumentando el valor de esa resistencia en serie con los filamentos del ecc83 ira aumentando la tension en ella y bajando en los filamentos de la valvula, es decir, que como la ec84 tiene mayor consumo que la ecc83, pues vendria a ser como una resistencia de valor bajo frente a la resistencia de los fialmentos de la ecc83 que es mas grande y en dos resistencias en serie siempre va a caer mas tension en la resistencia mas grande, si las dos fuesen iguales, pues caeria lo mismo en las dos, pero al ser mayor la resistencia de la ecc83 que consume menos, retiene mas voltaje.
Subir
Kenworht
#436 por Kenworht el 14/01/2020
Muy bien explicado TonyGT.
Subir
princi
#437 por princi el 14/01/2020
#435 Si, muchas gracias
Subir
Carba
#438 por Carba el 30/03/2020
Buenas, consulta podría conectar a este amplificador de 1 tubo
https://www.youtube.com/watch?v=GnCRv-u-dQ4&t=2s

Este preamp Fender? Hasta donde llega mi conocimiento de electrónica, creo que no habría problema. Alguno me lo puedo confirmar?

Gracias !
Subir
dazz
#439 por dazz el 30/03/2020
#438 No veo porqué no. Qué chulada de cacharro por cierto.
Subir
Carba
#440 por Carba el 30/03/2020

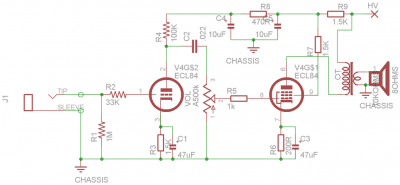

#439 Este es el esquema del ampli de 0,5W de un tubo, en mi país el tubo está US$3 mas o menos.
Archivos adjuntos ( para descargar)
Ampli 0.5W.png
Subir
Alejandro Bakich
#441 por Alejandro Bakich el 30/03/2020
#440 se ve muy interesante y economico...que transformador usas para ese circuito?0.5 w suena fuerte?
Subir
Alejandro Bakich
#442 por Alejandro Bakich el 30/03/2020

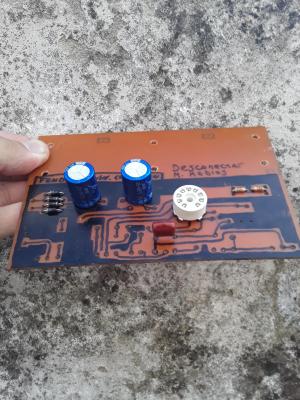

Yo estoy haciendo este mismo, solo que me faltan componentes y hasta que no se resuelva lo de la cuarentena no puedo seguir(soy de argentina)
Archivos adjuntos ( para descargar)
Subir
1
Carba
#443 por Carba el 30/03/2020
#442 Lo quiero de 0,5 W para tocar en mi departamento, tambien soy de argentina, tengo un JCM800 de 35 parado por la cuarenta -.-
Subir
Carba
#444 por Carba el 30/03/2020
#442 No te respondí lo del trafo, mirá según el datasheat la valvula tiene una impedancia de 3kohm, osea tengo entendido que necesitas un trafo de 3kohm a 4, 8 o 16 ohm que es la impedancia de tu parlante, no se que parlante vas a usar.
Lo trafos para el jcm los compré en Capital Federal, no se de que provincia sos, hay un loco que los hace y son buenísimos, se llama Saint Vith, o buscalo por amplificador Galvanized Iron. Le podes decir que válvula vas a usar en la potencia y te orienta, la tiene clara.

Saludos !
