¡Fender twin+champion preamp sin ruido por 15€!

sdiazmun
#553 por sdiazmun el 20/04/2021
#550

Claro, esto va de probar y aprender. Necesitaría que me explicases lo de las resistencias.

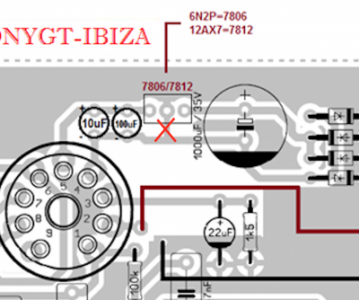

Con cortar la pista que indico en la imagen valdría, ¿verdad?
Archivos adjuntos ( para descargar)
Captura de pantalla 2021-04-20 a las 15.06.36.png
Subir
OFERTASVer todas
  • Millenium Rookie E-Drum Set
    179 €
    Ver oferta
  • Harley Benton HB-20R
    79 €
    Ver oferta
  • Harley Benton ST-20HSS SBK Standard Series
    111 €
    Ver oferta
Tonyguitar
#554 por Tonyguitar el 20/04/2021
La pista 4 y 5 cortala, sacala de la pcb, y tira ahi 2 cables trenzados a ac 12v.

Que las patas 4 y 5 esten libres de la pcb, son filamentos a 12v en ecc83.

Y despues haces lo de las 2 resistencias de 1k y listo.

No pongas ni el 7806 ni nada relacionado con filamentos.
Subir
Tonyguitar
#555 por Tonyguitar el 20/04/2021
Los dos condensadores de filamentos o el puente de diodos de filamentos no lo necesitas tampoco.
Subir
sdiazmun
#556 por sdiazmun el 20/04/2021

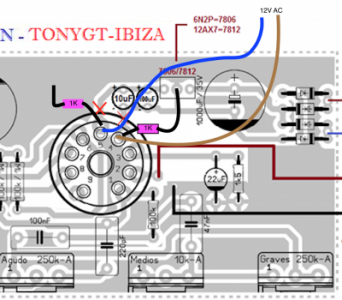

vamos, que una vez asiladas el 4 y 5 de la PCB, en las mismas patas del zocalo le suelde los cables de ac y también las resistencias de 1K a cualquier punto de masa, ¿Como en la imagen no?
Las resistencias hace falta que sean grandes o con 1/4w vale
Archivos adjuntos ( para descargar)
Captura de pantalla 2021-04-20 a las 15.20.23.png
Subir
Tonyguitar
#557 por Tonyguitar el 20/04/2021
Eres un tio espavilao, lo entendiste bien.

Sacas una de 1k de un cable y a,masa, y el otro cable lo mismo.

Asi no dejas los filamentos flotando en el aire, si no q los 12v los referencias a,masa, trenzas los cables y 0 ruidos.
Subir
Tonyguitar
#558 por Tonyguitar el 20/04/2021
Es de cajon q no tienes q poner ni los diodos, ni 7806 ni condendadores de filamentos.
Subir
sdiazmun
#559 por sdiazmun el 20/04/2021
Vale perfe tio! A ver si en los próximos días lo puedo montar.
Seguro que alguna otra duda me surge... :)

Si si, ni diodos ni condensadores, eso lo tenía claro ;)

Gracias a todos por la ayuda
Subir
toni diaz
#560 por toni diaz el 20/04/2021
#556 solo una cosa para complementar, las resistencias mejor de 100 ohms y a la salida de trafo mejor que al lado de la válvula, para que llegue más limpia la tension.
De todas maneras yo soy de los de continúa jeje. Esto es como lo de las tortillas... Yo soy cebollista
Subir
Tonyguitar
#561 por Tonyguitar el 20/04/2021
toni diaz escribió:
Esto es como lo de las tortillas... Yo soy cebollista


:risa: yo tambien soy cebollista, sobre temas de electronica lo que tu digas va a misa, son muchos los apuros de los que me has sacao cohone :D y los que quedan, que no seran pocos.

¿Si pones de 100 ohm tienes que subir a 1w esas resistencias verdad?
Subir
1
classic50s
#562 por classic50s el 20/04/2021
Cebolla siempre!
Subir
2
toni diaz
#563 por toni diaz el 20/04/2021
Tonyguitar escribió:
¿Si pones de 100 ohm tienes que subir a 1w esas resistencias verdad?
hostias se me olvidó mencionarlo, es verdad sorry. Mira que lo hemos hablado veces, se me fue
Subir
1
sdiazmun
#564 por sdiazmun el 20/04/2021

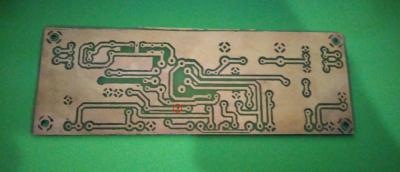

Bueno, pues ya están los agujeritos hechos!! Mañana al lio con los componentes!!
Creo que al final optaré por DC porque ya que tengo los componentes y la placa hecha... Pa la próxima lo hago con AC directa
Espero no haberme flipao apurando tanto los bordes.... No debería importar, ¿no?

Por cierto, otro cebollista por aqui!! jajaja
Archivos adjuntos ( para descargar)
Subir
