Los del foro nos vamos a currar un clon del jcm800 a 18w

La ostia, vaya trafo, tiene 7 u 8 secundarios

Es un trafo todo en uno!!! super completo,,, jejej

El compa lespaulhc es un fenómeno, que buenas cosas apaña jeje

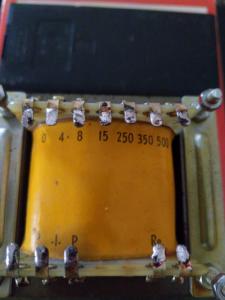

Mirar os voy a poner lo que mide este trafo en ohms.
Entre 0.4=12.6 ohms
0.8=12.9
0.15=13
Secundario para el cono a 4.8.15 ohms
Seguimos...
P i P= primario y tap central(i)
Entre P P=388.6 ohms
Entre P I=121 ohms
Entre P I=280 ohms(P derecha)
Seguimos
Re(2 pins que es un bobinado de masa)
36 ohms
Seguimos
250 350 500(bobinado secundario)
Entre 0 y 250=18.4 ohms
0.350=22.2 ohms
0.500=26.2 ohms
Entre 250 y 350....0.5 ohms
350.500......0.6 ohms
250...500....0.9 ohms

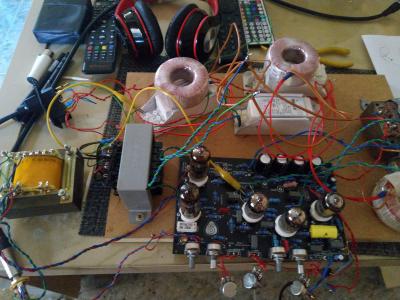

Funciona igualmente bien que el que compre en das musikding

El trafo de musicdink de salida
Da en el primario de estremo a estremo
522 ohms y de tap a cualquier estremo
264 ohms ...es mas asimetrico.o mas igualado.
Luego de 0 a 8 ohms da...03.05 ohms

Bueno tras varias pruebas os digo que ese trafo es caca a comparacion del de das musicdink aparte que no me da los watios...lo cambias y suena el doble o mas fuerte el de das musicdink.
Asi que no compréis basura en trafos de salida que es el corazon del circuito.
Lo dejare para pruebas....menos mal que pague 25 euros solo.

Puff con lo completo que se veía,,, lo mismo es por esto mismo, tantas opciones bajan el nivel general,,,

Espero haber acertado con el que compre de hammond,,, el 1750PA, es el primero y único que he comprado,,, jejej

Pero ya veo lo "delicado" del tema,,,

Veis le comente al que me lo vendio y era de un hifi audio...

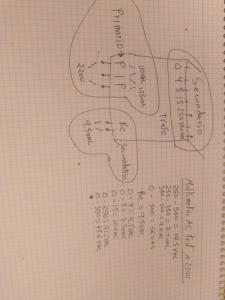

Aqui podeis ver con multimetro lo que mide todo...osea no vale para el +B
Maximo 56v jajajja.
Bueno eso si para un 6w seguro vale como trafo salida.

Lespaulhc escribió:

no compréis basura en trafos de salida que es el corazon del circuito.

Está claro, la alimentación la puedes hacer con cualquier trafo que te dé la potencia que necesitas, esto no afecta al sonido, pero tu sabes que me gusta cacharrear con trafos de red y ponerlos de salida, los cálculos de la impedancia refleja y toda esa movida.


Nada como un trafo diseñado para estos fines que te viene con sus hojas de datos, impedancias de primario, secundario etc, uno de red para hacer pruebas y salir del paso un tiempo está bien y para aprender.

Bueno a ver yo me hice trfos de salida bobinandolos a mano y suenan potentes este mensaje es para los mas novatos que no saben desmontarlo.
Eso si siempre es mas igualado un trafo hifi de doble bobina y luego se unen con tap central ya que los henrrios miden lo mismo.Como el trafo de musicdink que compre.

Para Enero abríre un nuevo hilo del Soldano atomic 16 ...pcb ya diseñada..
Y testeada...consta de 2 12ax7 y 1 el84
Gain tonesctack vol(5 pots)
Pedire 5 pcbs para probarlo...o si algun valiente se apunta ya que lo diga .Este no funciona con rusas.Nos vemos.Ah por cierto el combo vale 675 dolares.
Creo que vale la pena hacer un clone por 4 duros.
