Los del foro nos vamos a currar un clon del jcm800 a 18w

Muchas gracias

Para alimentar las 5 valvulas y el circuito con 5 rusas yo puse 3 trafos toroidales 15 euros...solo que 1 lo desbobine y lo hice a 6.3v.los otros de 12v 220v.y aguantan super bien.
El circuito media unos 246vdc pero peta de la ostia.y puse divisor de tension y 2 100r a masa.con la pcb de fallos.

hola de nuevo ya estan pedidas las pcbs en azul.en cuanto lleguen os aviso.

Hola.
Como puedo medir los supuestos 8K que deve tener el trafo de salida.??

Es un trafo Ceriatone push pull, 2x EL84, 18W.
Tiene 2 primarios y salidas para 4, 8, y 16 ohm.

Como debo medir el trafo para encontrar la impedancia del primario?

Parece una pregunta tonta...
Selecciono en el polímetro la escala de 20K ohm.
Mido desde el central a uno de los 2 lados y el resultado es 0.23 en ambos lados.
WTF??
Como es esto?
Que es lo que no estoi haciendo bien?
Quizá no sirve este trafo?

Een esa escala son 230 ohms supuestamente esta bien.el mio mide 265ohms...y hoy compre uno por wallapop y mide 338ohms.

CadA modelo por ejemplo si tiene 260v tiene mas espiras en el secundario de 4 8 16 ohms
Que el de 360v pero al caso funciona igual los dos.Depende el fabricante..
En mi caso a 70 hercios uno es 265v y el otro 360v.los dos a 4 8 y 16...este ultmio a 15ohms.

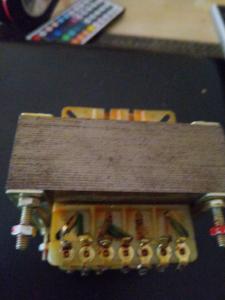

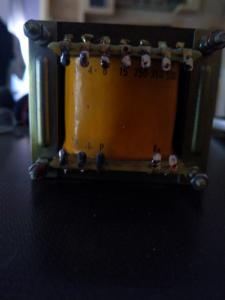

Foto del 360v.

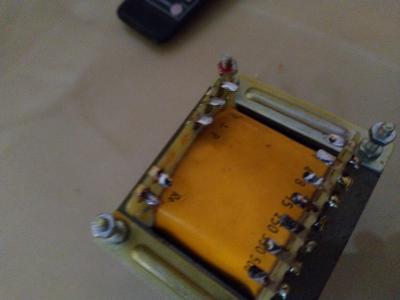

Foto

Vale entonces me sirve. Me quedo más tranquilo..

El mio no va asi me confundi
P i P....primario y la I es +B
Osea primarios anodo el84 y I tap central.
Luego masa y 8 pues 8 ohms
O 4 o 15.
Lo otro 250 350 500 es un secundario.
Por si lo quieres usar como alimentacion en vez de trafo salida.

500 rectificados son 705. Que barbaridad. Ahí puedes conectar una KT150. Jajaja.
