llevo tiempo dandole vueltas hacer un bypass con un doble conmutador ya que son mucho mas baratos que los true,bueno,la solucion que pongo aqui tiene dos problemas,uno que no te deja la posibilidad de usar un led y otro que tampoco de permite desconectar la corriente del efecto cuando lo tenemos en bypass.

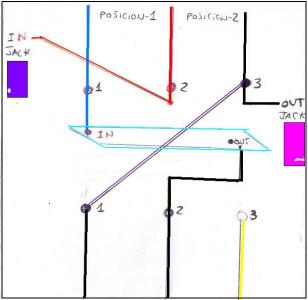

pero si te pasa como a mi que no los alimentas con pilas y te la suda el led entonces este bypass seguro que te sera interesante,fijate en el esquema que adjunto:
vamos a imaginarnos una pcb,un conmutador doble y dos jack hembras,en primer lugar si nos fijamos arriba estan los 3 contactos del circuito 1 del conmutador y abajo de la pcb el segundo circuito.
en el primer circuito tenemos el primer contacto que se conecta directamente al in de la placa
(por donde entra la señal de la guitarra,el vivo)
(en este conmutador no entra ninguna masa,solo los vivos)
el segundo contacto va directo al jack in
(donde enchufamos la guitarra evidentemente)
el tercer contacto va al jack out
(al jack que se conecta al amplificador)
a su misma vez,de ese 3 contacto sale un puente que va al
primer contacto del segundo conmutador,luego el segundo contacto del segundo conmutador como veis va directo al out de la placa(salida del efecto que va para el ampli)
eso es todo,si os fijais es muy sencillo de entender,
cuando el conmutador esta en la primera posicion lo que hacemos es jutanos el 2 con el 1 del primer conmutador y metemos la señal de la guitarra directa al in de la placa a la misma vez que hacemos lo mismo en el segundo cuerpo del conmutador,con lo cual el puente del out jack que va al contacto 1 del segundo cuerpo lo conectamos con el segundo contacto del segundo cuerpo que va al out de la placa y asi funciona el efecto evidentemente.
en la segunda posicion lo que hacemos es el bypass,cortamos la entrada del in de la guitarra hacia la placa y la llevamos directamente al out y a su vez como se puede ver cortamos la conexion en el conmutador de abajo entre el out de la placa y el jack de salida con lo cual en este bypass el in queda conectado directamente al out sin haber ninguna conexion con la placa y por lo tanto no tiene que haber chupada de tono como se suele decir.
el cable apantallado de la masa como digo no pasa para nada por este conmutador,estando conectado a masa en todo momento y al quedar el vivo aislado por completo no tiene que haber retornos ni chupadas de tono ni nada,yo lo he probado y no me colorea el sonido ni lo mas minimo ni me consume nada de tono,espero que os sirva amigos
pd:es evidente que hay opciones mucho mejores,pero todas son mas laboriosas,si alguien tiene alguna solucion mejor que esta o tiene idea de como se puede mejorar se agradece el aporte.

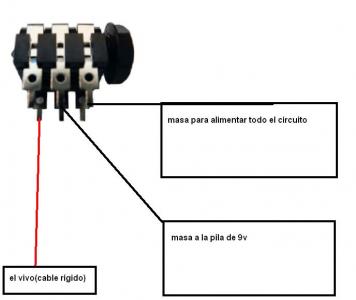

la segunda foto que adjunto es un jack stereo,debe usarse siempre que se haga este montaje con pilas,esto permite al terminar de tocar sacar el jack se corta la alimentacion y deja de consumir pila,igual que si apagasemos un interruptor.
