Hagamos el CLASSIC DELAY

johnny_chable
#61 por johnny_chable el 11/08/2014
Hola, hola camaradas.
Me dirijo a ti GEORGE7196 por tu problema con el circuito.
No me queda claro las pruebas y cambios que has realizado pero trataré de resolver algunas dudas al respecto en base a tus comentarios ¿ok?

GEORGE7196 escribió:
compre 2 C1815 Y NADA pero si le pongo el 3904 ovbio cambiando el orden de las patitas funciona?????

Si no pasa nada con esos transistores hay dos sopas: los has colocado al revés (revisa el patillaje que sea el correcto) o bien el problema no es esa etapa del circuito sino otra.
El 3904 funcionaría en la teoría cambiando el patillaje (esto es cruzándole las patitas pero que no se toquen o cambiando las pistas del pcb)

GEORGE7196 escribió:
Ya hice las pruebas con el BC548 y nada..... suena limpio el sonido de la guitarra........ no da nada de vida...

Esto que aquí nos dices no coincide con tu explicación de "tengo el mismo ruido que #21 ". Con lo que has escrito entiendo que primeramente no hacía nada pero posteriormente, al colocar el BC548 el sonido pasa limpio y no hay delay. Si esto es correcto podríamos deducir que has arreglado la etapa de entrada y que la etapa de señal limpia sí funciona y es en realidad tu etapa de delay la que no funciona.

GEORGE7196 escribió:
quite el transistor, la resis de 10K y el condensador de 1uF..... puse el in en el positivo del condensador y sono totalmente limpio...... no dio nada... entonces eso que quiere decir???? que el PT2399 esta dañado?????


Aquí me disculpo pero no he entendido lo que has dicho. Parece que dices que retiraste la resistencia de 10k, el transistor y el capacitor de 1uF pero luego dices que conectas al positivo del capacitor y nada... Sí esto es correcto hay un error en esa prueba:
Se retira el trnsistor y la resistencia pero el capacitor de 1uF se debe quedar ahí porque su tarea el ser de acoplamiento. Al no estar puedes tener el circuito desacoplado y te podría meter un chillido o la señal baja o que se yo, tantas cosas pueden pasar (como que sí funcione entre ellas). Lo correcto es dejar el capacitor y poner la señal de la guitarra o input en el negativo del capacitor, ya que el positivo va hacia el resto del efecto. Sí todo anda bien debe salir el efecto al final. Es la modificación que aalonsokk te dio al principio. Si la señal sale limpia o limpia pero con otro ruido embarrada supongo que el pt2399 es el malo (o algo en su etapa) para eso haz una prueba más que he comentado que consiste en retirar un cap de 0.47uf y una resistencia de 33k (hay un diagrama donde le señalé esto a aalonsokk).

Una recomendación: sube fotos y aclara bien los detalles del problema para orientarnos más al respecto.
Una pregunta: el pt2399, ¿lo has soldado directo o con zócalos? si fue directo te lo pudiste haber cargado con la temperatura del cautín y aunque diga que tiene 5v en patita 1, sí el IC se quemó va a dar 5v porqe es la salida del 78l05. Incluso daría esa medición ahí aunque no esté el pt2399.
Subir
OFERTAS Ver todas
  • -7%
    BOSS RE-202 Space Echo
    319 €
    Ver oferta
  • Harley Benton DNAfx GiT
    139 €
    Ver oferta
  • Squier Sonic Strat LRL Ultravi Set
    249 €
    Ver oferta
GEORGE7196
#62 por GEORGE7196 el 11/08/2014
johnny_chable escribió:
Hola, hola camaradas.
Me dirijo a ti GEORGE7196 por tu problema con el circuito.
No me queda claro las pruebas y cambios que has realizado pero trataré de resolver algunas dudas al respecto en base a tus comentarios ¿ok?

GEORGE7196 escribió:
compre 2 C1815 Y NADA pero si le pongo el 3904 ovbio cambiando el orden de las patitas funciona?????

Si no pasa nada con esos transistores hay dos sopas: los has colocado al revés (revisa el patillaje que sea el correcto) o bien el problema no es esa etapa del circuito sino otra.
El 3904 funcionaría en la teoría cambiando el patillaje (esto es cruzándole las patitas pero que no se toquen o cambiando las pistas del pcb)

GEORGE7196 escribió:
Ya hice las pruebas con el BC548 y nada..... suena limpio el sonido de la guitarra........ no da nada de vida...

Esto que aquí nos dices no coincide con tu explicación de "tengo el mismo ruido que #21 ". Con lo que has escrito entiendo que primeramente no hacía nada pero posteriormente, al colocar el BC548 el sonido pasa limpio y no hay delay. Si esto es correcto podríamos deducir que has arreglado la etapa de entrada y que la etapa de señal limpia sí funciona y es en realidad tu etapa de delay la que no funciona.

GEORGE7196 escribió:
quite el transistor, la resis de 10K y el condensador de 1uF..... puse el in en el positivo del condensador y sono totalmente limpio...... no dio nada... entonces eso que quiere decir???? que el PT2399 esta dañado?????


Aquí me disculpo pero no he entendido lo que has dicho. Parece que dices que retiraste la resistencia de 10k, el transistor y el capacitor de 1uF pero luego dices que conectas al positivo del capacitor y nada... Sí esto es correcto hay un error en esa prueba:
Se retira el trnsistor y la resistencia pero el capacitor de 1uF se debe quedar ahí porque su tarea el ser de acoplamiento. Al no estar puedes tener el circuito desacoplado y te podría meter un chillido o la señal baja o que se yo, tantas cosas pueden pasar (como que sí funcione entre ellas). Lo correcto es dejar el capacitor y poner la señal de la guitarra o input en el negativo del capacitor, ya que el positivo va hacia el resto del efecto. Sí todo anda bien debe salir el efecto al final. Es la modificación que aalonsokk te dio al principio. Si la señal sale limpia o limpia pero con otro ruido embarrada supongo que el pt2399 es el malo (o algo en su etapa) para eso haz una prueba más que he comentado que consiste en retirar un cap de 0.47uf y una resistencia de 33k (hay un diagrama donde le señalé esto a aalonsokk).

Una recomendación: sube fotos y aclara bien los detalles del problema para orientarnos más al respecto.
Una pregunta: el pt2399, ¿lo has soldado directo o con zócalos? si fue directo te lo pudiste haber cargado con la temperatura del cautín y aunque diga que tiene 5v en patita 1, sí el IC se quemó va a dar 5v porqe es la salida del 78l05. Incluso daría esa medición ahí aunque no esté el pt2399.


hola... men gracias por responder... en cuestion del IC. si lo puse en ZOCALO.... de tanto que le hice.... ya me da repeticiones.... pero en bajo nivel.... tengo el lio con el LEVEL y REPEAT...... botan un ruido horrible....... como el MP3 que coloco el aporte #21 pero cuando estan los potes en minimo se alcanza a oir algo de delay..... pero es muy bajo..... en cuestion de los transis si he tenido cuidado... con los patillajes.... ya tengo 10 pedales funcionando donde la mayoria si me han salido de una..... y este creia que no inba a ser la escepcion..... en la noche subo mas info y agradezco la ayuda..... ya que lo necesito urgente.......

gracias,

saludos desde Colombia
Subir
pedro
#63 por pedro el 21/08/2014
hola a todos,bueno despues de leeros unos dias y de haber montado el rebote 3 sin buen sabor de boca me he decidido en montar este delay y en principio a sonado de maravillas pero a los cinco minutos a empezado a hacer un ruidazo como el del mp3 del reporte 21,revisada la patilla 1 del pt y da 5v justos.y el pt estaba funcionando en el rebote,no lo entiendo igual se me ha jodido al hacer el traslado de uno a otro,no se.de todas formas si alguno que le haya pasado y lo ha solucionado le agradeceria dijera como.gracias y un saludo
Subir
GEORGE7196
#64 por GEORGE7196 el 21/08/2014
pedro escribió:
hola a todos,bueno despues de leeros unos dias y de haber montado el rebote 3 sin buen sabor de boca me he decidido en montar este delay y en principio a sonado de maravillas pero a los cinco minutos a empezado a hacer un ruidazo como el del mp3 del reporte 21,revisada la patilla 1 del pt y da 5v justos.y el pt estaba funcionando en el rebote,no lo entiendo igual se me ha jodido al hacer el traslado de uno a otro,no se.de todas formas si alguno que le haya pasado y lo ha solucionado le agradeceria dijera como.gracias y un saludo


buienos dias..... con respecto al ruido ya lo solucione... es normal.... todos los delay´s lo tienen es solo cuestión de perilleo.... yo pense lo mismo pero si funciona.....
Subir
GEORGE7196
#65 por GEORGE7196 el 21/08/2014
GEORGE7196 escribió:
hola a todos,bueno despues de leeros unos dias y de haber montado el rebote 3 sin buen sabor de boca me he decidido en montar este delay y en principio a sonado de maravillas pero a los cinco minutos a empezado a hacer un ruidazo como el del mp3 del reporte 21,revisada la patilla 1 del pt y da 5v justos.y el pt estaba funcionando en el rebote,no lo entiendo igual se me ha jodido al hacer el traslado de uno a otro,no se.de todas formas si alguno que le haya pasado y lo ha solucionado le agradeceria dijera como.gracias y un saludo


buienos dias..... con respecto al ruido ya lo solucione... es normal.... todos los delay´s lo tienen es solo cuestión de perilleo.... yo pense lo mismo pero si funciona.....


revisa por youtube sobre los rebote delay 2.0 y 2.5 y otros delays DIY y muestran el ruido que parece espacial.....
Subir
pedro
#66 por pedro el 21/08/2014

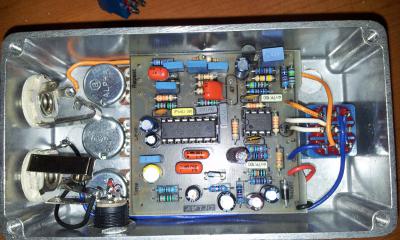

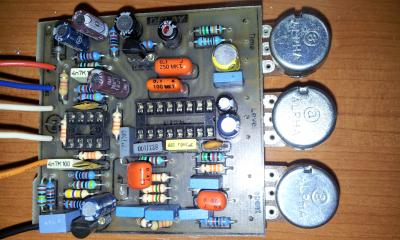

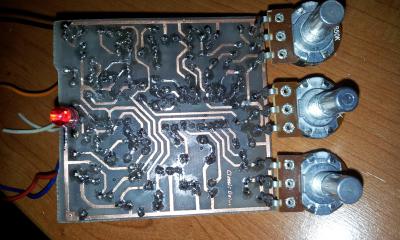

Es un ruido insoportable.como si fuera un motor de f1mezclado con acoples de guitarra.vamos que parecia que iba a explotar el ampli.no se si tendra algo que ver las pastillas o que pero pensaba que me habia cargado el ampli
Archivos adjuntos ( para descargar)
Subir
GEORGE7196
#67 por GEORGE7196 el 21/08/2014
pedro escribió:
Es un ruido insoportable.como si fuera un motor de f1mezclado con acoples de guitarra.vamos que parecia que iba a explotar el ampli.no se si tendra algo que ver las pastillas o que pero pensaba que me habia cargado el ampli


yo poco de electronica..... pero el mio funciona y yo pensaba lo mismo.... intenta solo perillear osea calcular en los potes hasta donde empieza el ruido.....
Subir
pedro
#68 por pedro el 21/08/2014
a que te refieres,a que le ponga los potes a cero y vaya subiendo hasta que haga ruido o no?
Subir
GEORGE7196
#69 por GEORGE7196 el 21/08/2014
pedro escribió:
a que te refieres,a que le ponga los potes a cero y vaya subiendo hasta que haga ruido o no?


sip... correcto.... pon el de la mitad al maximo..... y los otros en ceros.... y lo empiezas a modular despacio.....osea le empiezas a subir despacio......
Subir
pedro
#70 por pedro el 21/08/2014
bueno ,lo probare pero no creo que esto sea la solucion,no deberia hacer este ruido aunque etsuvieran los potes a tope pero bueno si tiene que ser asi pues bueno.creo que somos pocos los que nos pasa esto si fuera general del mismo pedal no se hablaria tan bien de el .muchas gracias por tu tiempo,un saludo
Subir
GEORGE7196
#71 por GEORGE7196 el 21/08/2014
pedro escribió:
bueno ,lo probare pero no creo que esto sea la solucion,no deberia hacer este ruido aunque etsuvieran los potes a tope pero bueno si tiene que ser asi pues bueno.creo que somos pocos los que nos pasa esto si fuera general del mismo pedal no se hablaria tan bien de el .muchas gracias por tu tiempo,un saludo


POR ESO TE DIJE QUE MIRARAS EN YOUTUBE... hay videos de muchos delays y tienen el mismo ruido..... me cuentas si lo haces andar...
Subir
pedro
#72 por pedro el 21/08/2014
ok
