Este classic Delay que propongo aquí muchos de repente lo conocen otros les parecerá un REBOTE DELAY más!! sip no se equivocan es un Rebote delay, y tons pa que lo publicas si se sabe que ese Delay mete ruido distorcina es una psma!! les aseguro que este no!!!
Es un Delay de los buenos tiene retardo de 500ms, según su autor FERMUS este delay lo ha reformulado, espero lo puedan hacer hay algunos errores en los gráficos que le haré saber más adelante; les pongo fotos del mío pa que sepan que si es fácil de hacer, empezamos por el PCB aquí una foto del mismo saliendo calentito del etchin método de la planchis:
Cuando marco los elementos en la PCB ya con los huequis, con los sockets ya soldados pa losICs, tranis y el 78L05:
Aquí con todos los elementos de la placa completos:
Con mi toque personal que ya algunos de uds conoce; el PCB de los potes en su sitio:
Vista del lado cobreado y del PCB pa los potes:
Vista cerca de los potes y su PCB con las conecciones correspondientes:

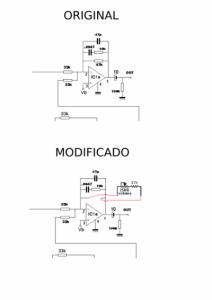

Bueno disfruten de la vista y comenten; al final les dejo el PDF tiene una falla en considerar un condensador; en la lista sale que deben ser 3 de 0.1 uF utilicen el layout de la primera página está de acuerdo al circuit, el layout con coneccionados externos está eqquivocado; el condenser cerca del pote de LEVEL debe ser de 0.1 uF y está anotado como de 0.01uF es el único error, lo descubrí al armarlo, le puse el que figura en el esquema y el primer layout; que es el de 0.1uF; no me pregunten pa que sirve el pad marcado como SW al lado de dicho condenser; no lo sé!!! disfruten armarlo sale en dos días, es fácil!!!!
Me queda pendiente la caxita y como siempre pondré todas las etapas de su realización.
