#1 por MissiN Music Electronics el 10/01/2012
Buenas a todos! Este post va dedicado para aquellos que quieran hacer una pedalboard de tamaño medianamente grande y no quieren gastar mucho dinero. Esta es la idea que propongo.

Lo primero de todo es buscar una bolsa para meter la pedalera, y a partir de ahí tomar las medidas para fabricar la base. Las bolsas pueden ser blandas, semi-rígidas y/o rígidas compeltamente según el tamaño y uso que le vayamos a dar. Yo opté por comprar una Gator GK-61 http://www.gatorcases.com/Default.aspx?Section=Products&Page=Details&CategoryID=4402&CatalogID=9564 que es semirígida y con ruedas, para poder transportarla sin problemas.Es un poco cara pero en Thomann se consiguen más baratas y de distintos tamaños.
La mía tiene un interior exactamente de 109x44x16cm. Caben de 16 a 20 efectos según el tamaño de los mismos.

A partir de estas medidas me monté esto:


Como se puede ver le hice unas protecciones frontal y lateral a base de aluminio, agarraderas, y la madera es DM de 1mm de grosor. Está todo forrado con papel adhesivo que imita madera de color negro. La planta superior es móvil, está sujeta con velcro, por lo que puedes moverla por toda la base y colocarla en el punto que más cómodo sea según la distribución de pedales. Para mí es fundamental para poder llegar a ciertos efectos sin problema de rozar perillas o tropezar con otros pedales.


Los laterales de aluminio los coloqué tanto para proteger a los pedales como para colocar jacks de in/out y send/return y un footswicth, así tengo mñas claridad a la hora de enchufar los cables. Y luego cuando lo metes en la maleta evitas que baile toda la base dentro de ella. Ahí va encajada como se ve en las fotos. También le puse una entrada externa de corriente que va a una regleta de 3 enchufes con su propio switch on/off de luz.


Se puede hacer de muchas maneras, pero este fue mi resultado final y estoy contento con el.


Espero que la idea les sirva para motivarse a hacerse sus propios soportes. Recuerda que cuando lo hace uno mismo sabe mucho más! ;)

Saludos!
Subir
4
OFERTASVer todas
  • -29%
    Boss T-Shirt CCB-MT2TMC (Talla M)
    15 €
    Ver oferta
  • -44%
    Martin Guitars D-X1 Black
    498 €
    Ver oferta
  • -21%
    Peterson StroboClip HD
    38 €
    Ver oferta
Mikel Dopey
#2 por Mikel Dopey el 10/01/2012
Muy buen trabajo!!! Yo en su día también me hice una, pero no tan buena como la tuya jajaja!! :palmas2:

Una pregunta: Es dificil colocar las entradas/salidas de jack que has puesto?? A mi me interesarían pornerlos en la mía para que quede todo mejor...

Un saludo!
Subir
MissiN Music Electronics
#3 por MissiN Music Electronics el 10/01/2012
Que va! es una tontería solo son dos cables uno vivo y otro masa por cada in/out.
Subir
Mikel Dopey
#4 por Mikel Dopey el 10/01/2012
Si no es indiscrección...por cuanto te ha salido??

Estoy planteándome ahora mismo modificar la mia!!!jajajaj
Subir
MissiN Music Electronics
#5 por MissiN Music Electronics el 10/01/2012
El que exactamente?
Subir
Mikel Dopey
#6 por Mikel Dopey el 10/01/2012
Me refiero a los materiales y eso...
Subir
Jesús P.
#7 por Jesús P. el 10/01/2012
JODER ERES EL PUTO REY MIDAS!!!!!!!!!!!! QUE BUENOOOOOOOO!!!!!!!!!!!! Ah de reyes me voy a echar un colorsound como me aconsejaste, ya hablamos por facebook, eres un crack y de los gordos. SALUD!!!!!!!!!!!
Subir
MissiN Music Electronics
#8 por MissiN Music Electronics el 11/01/2012
Jajajajaj gracias Jesús!

El precio aproximado de la base, es de 30€ el aluminio y 25€ el resto (madera, forro, velcro, agarraderas...)
Subir
immolatus
#9 por immolatus el 11/01/2012
buahh tio te a quedado de la leche!!!la comercializas???jajaja,por cierto donde pillastes la gator porque ne thomann no la encuentro,un saludo y eres un maquina
Subir
MissiN Music Electronics
#10 por MissiN Music Electronics el 11/01/2012
La gator la pedí en una tienda de música local, pero es un ojo de la cara. yo había pedido la bolsa (sin ruedas) pero me tuvieron esperando 3 meses y al final me dieron la misma con ruedas. De todas formas hay maletas iguales de la marca Thomann mucho más baratas. La mía en concreto tiene el tamaño para un teclado de 61 teclas.

No tendría problema en comercializar, pero entre el curro que es y demás, no saldría muy rentable hacerlo. Por eso pongo la idea, para que la gente vea que con poco de dinero y algo de imaginación se pueden hacer cosas interesantes. Y sobre todo a medida de cada uno.

Si te fijas un poco, casi todos los guitarras profesionales usan pedalboards hechas a medida, no usan pedaltrains ni cosas de esas. Es más... voy a subir las fotos de mi primera pedalboard casera para que se hagan una idea.
Subir
MissiN Music Electronics
#11 por MissiN Music Electronics el 11/01/2012

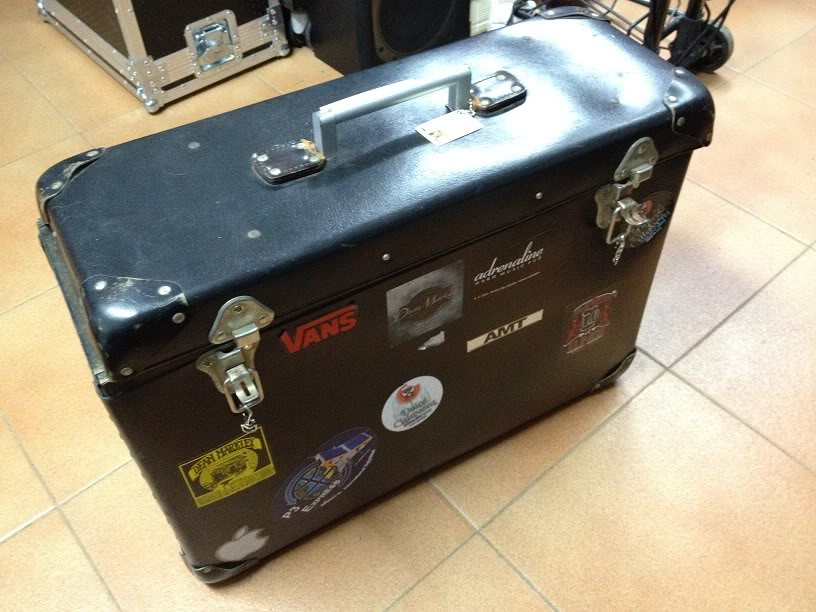

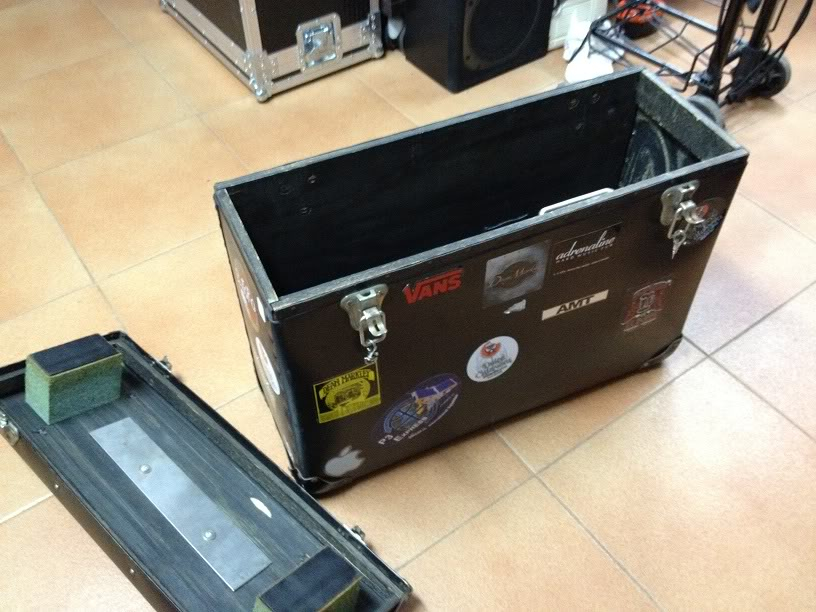

Esta es otra idea. Lo que hice fue hacer el soporte después de haber buscado un sitio donde meterlo. En este caso conseguí una maleta vieja de mi padre de una emisora en formato rack de 19" y a partir de ahí y midiendo un poco hice esto.

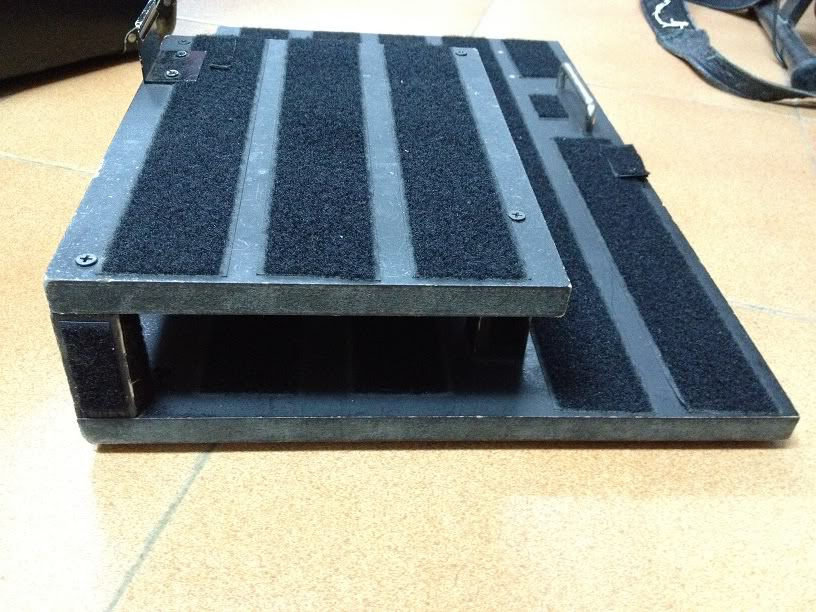

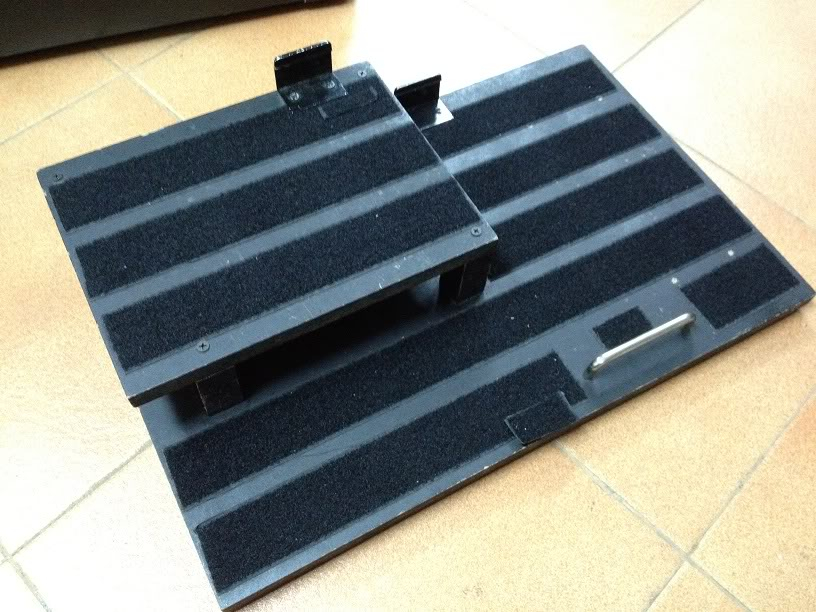

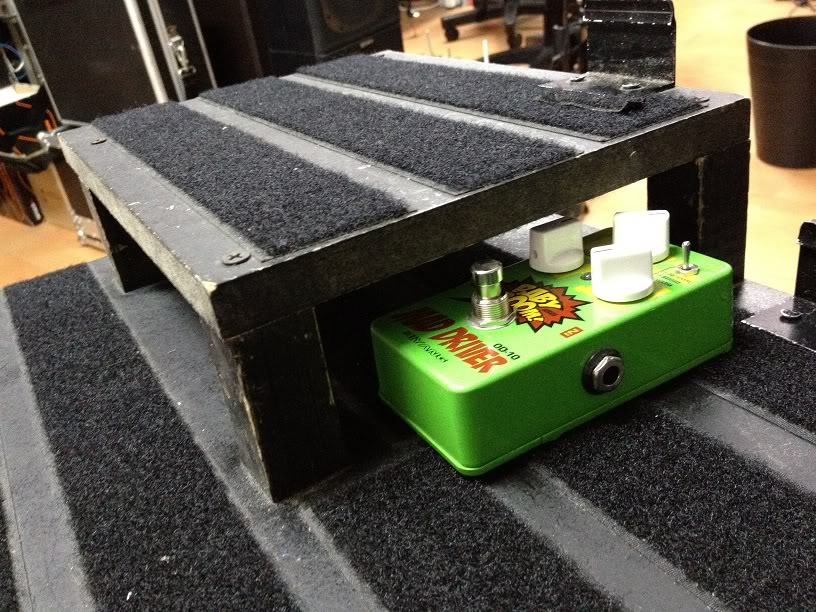

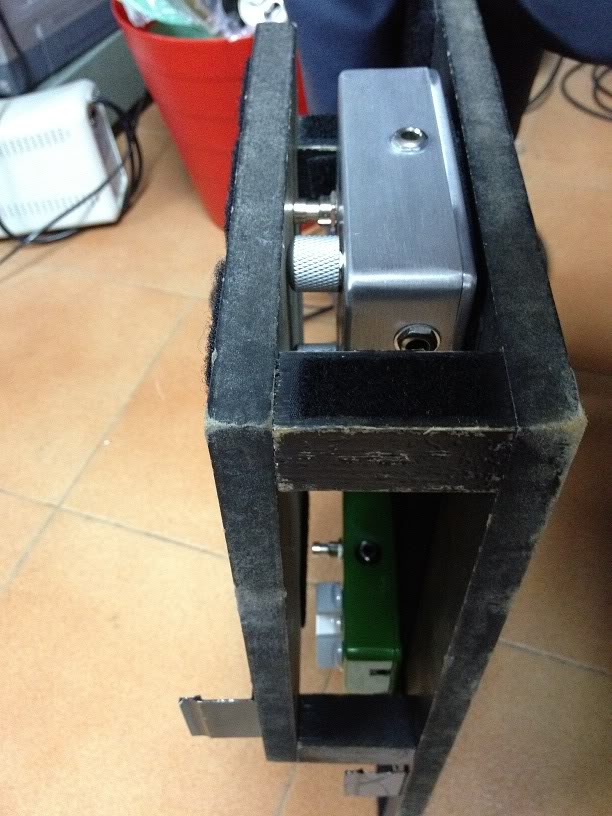

El detalle de la "segunda planta" pues la hice pensando en poder colocar pedales debajo que siempre suelen ir enchufados como una puerta de ruidos, ecualizador o incluso una fuente de alimentación tipo power plant.

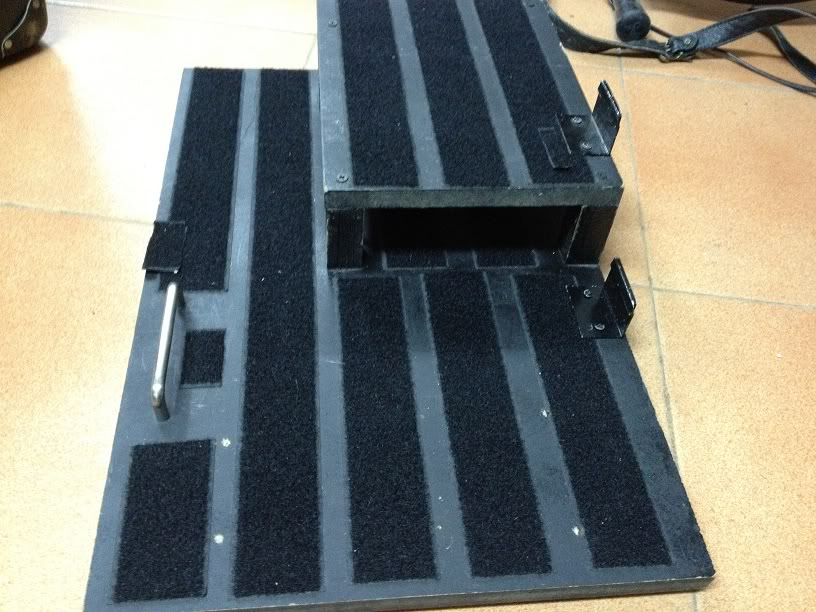

Las dos pestañas negras esas que se ven en la pedalboard las puse con el fin de poner una luz (led) de duracell, esas que llevan pinzas para engancharlas a los libros. Muy útil para conciertos dónde hay poca luz en el escenario.


Esta opción es mucho más manejable y económica. Perfecta para ensayos y bolos pequeños. El soporte no sale más de
15€ en total.
Subir
MissiN Music Electronics
#12 por MissiN Music Electronics el 11/01/2012

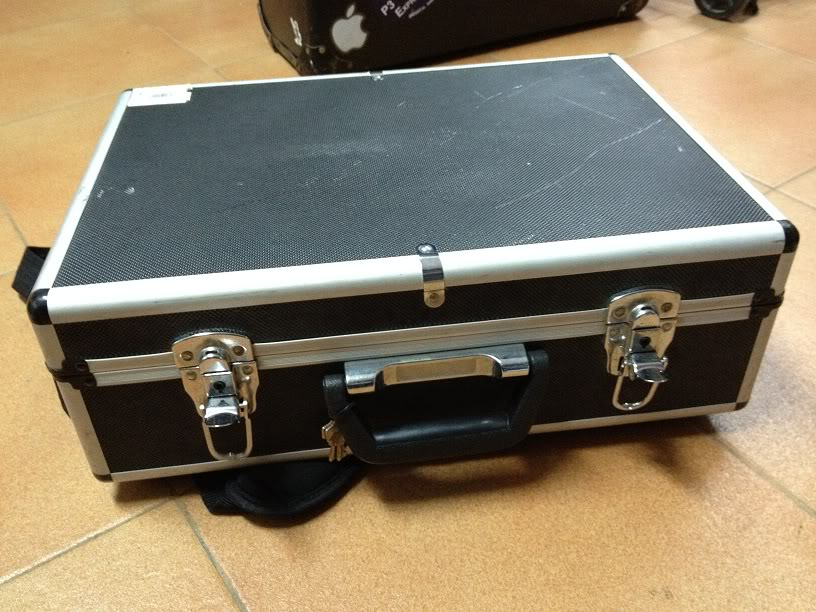

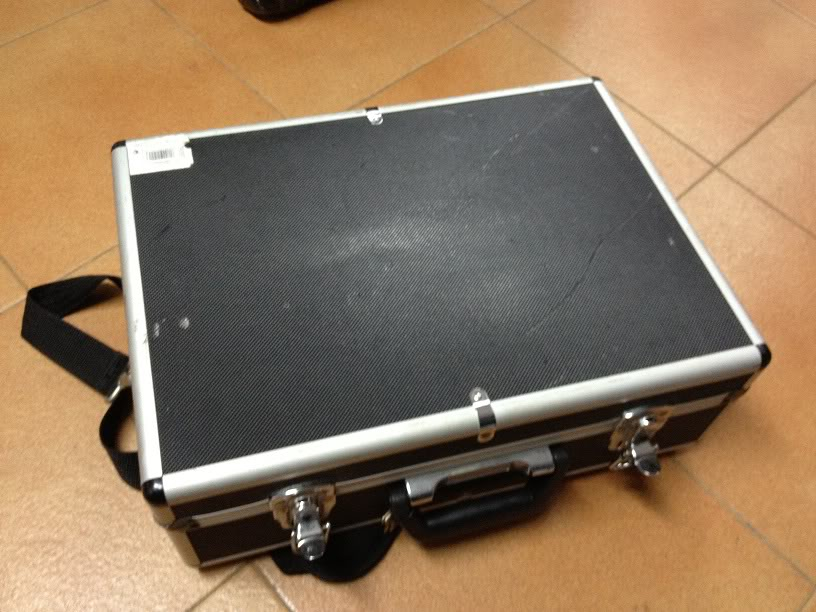

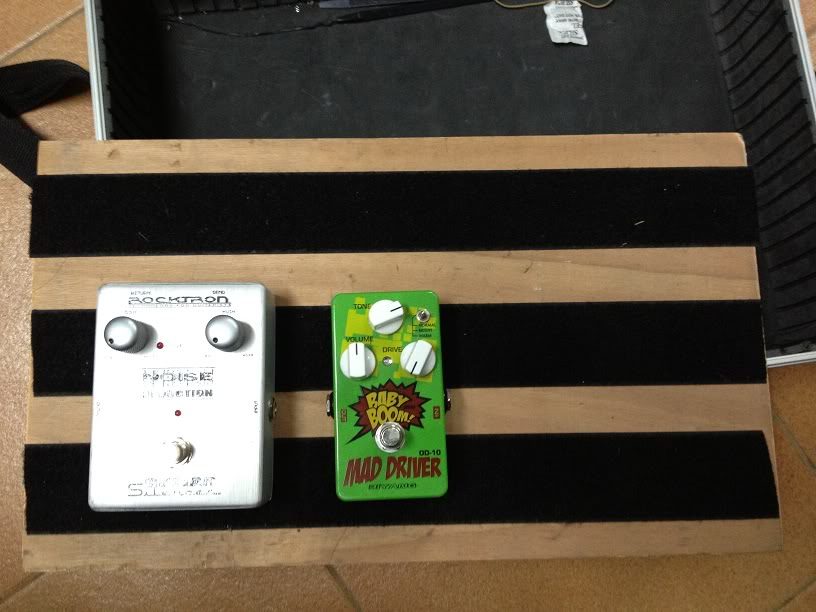

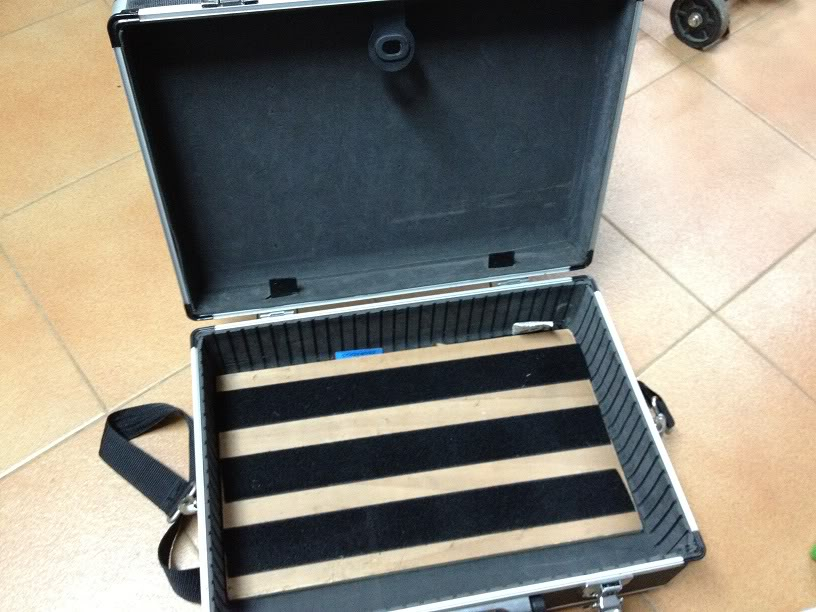

Esta última es la más cutre, pero no por ello menos funcional. Es una pedalera para 3-4 pedales. Como siempre, primero buscar la caja y recortar madera a medida, velcro, y punto!


Saludos y mucho ánimo para montar vuestra propia pedalboard!!!!
