Intento de arreglo de desaguisado en Ibanez Jem

Raúl
#61 por Raúl el 21/02/2009
Es el mismito que tengo yo Dani,no te preocupes..Por Diós demasiado has hecho tío,la intención es buena,es símplemente porque he visto que junto con los tubillones que has puesto hay masilla de relleno blanca.Esa masilla está bién para cubrir roces y esas cosas pero en una zona vital como el puente no me la voy a jugar y te lo voy a hacer como Dios manda.con una sustancia blandita el puente seguro que te perdería mucho sustáin es decir que algo blando absorve más la vibraciones que algo muy duro y que fije bién,y además corremos el riesgo de que se nos rompa.No te preocupes que te voy a poner fotos del proceso y de la idea que he tenido,te va a quedar mucho mejor con el trozo de roble que te voy a poner:ok:
Subir
OFERTASVer todas
  • -12%
    Neural DSP Quad Cortex Ltd. Edition
    1.545 €
    Ver oferta
  • -7%
    BOSS RE-202 Space Echo
    319 €
    Ver oferta
  • -39%
    Headrush MX5
    298 €
    Ver oferta
DaniDCR
#62 por DaniDCR el 21/02/2009
numerosieterm escribió:
Es el mismito que tengo yo Dani,no te preocupes..Por Diós demasiado has hecho tío,la intención es buena,es símplemente porque he visto que junto con los tubillones que has puesto hay masilla de relleno blanca.Esa masilla está bién para cubrir roces y esas cosas pero en una zona vital como el puente no me la voy a jugar y te lo voy a hacer como Dios manda.con una sustancia blandita el puente seguro que te perdería mucho sustáin es decir que algo blando absorve más la vibraciones que algo muy duro y que fije bién,y además corremos el riesgo de que se nos rompa.No te preocupes que te voy a poner fotos del proceso y de la idea que he tenido,te va a quedar mucho mejor con el trozo de roble que te voy a poner:ok:


ostras!... pues ya que lo dices, es posible que le haya puesto un poco de masilla tambien :|... ya no recuerdo :(
Subir
Raúl
#63 por Raúl el 21/02/2009
Otra cosa,vete enviándome el resto de cosas:
Golpeador,tapa del tornillo del alma,la tapa de la caja de la electrónica pastillas potes condesadores selector jack,lo que te quede.Hay que ir ajustando y haciendo los orificios y tornillería que falta y montarlo todo para ver que todo está bien antes de pintar:ok:(si hay cosas que no tienes no te preocupes que las compro yo y te digo lo que me han costado;)
Subir
DaniDCR
#64 por DaniDCR el 21/02/2009
numerosieterm escribió:
Otra cosa,vete enviándome el resto de cosas:
Golpeador,tapa del tornillo del alma,la tapa de la caja de la electrónica pastillas potes condesadores selector jack,lo que te quede.Hay que ir ajustando y haciendo los orificios y tornillería que falta y montarlo todo para ver que todo está bien antes de pintar:ok:(si hay cosas que no tienes no te preocupes que las compro yo y te digo lo que me han costado;)

ok. el lunes te lo mando. :)
creo que lo tengo todo menos cablecitos para la circuitería.

otra cosa.... crees que podéis hacer este circuito de selección de las pastillas??:


el interruptor es como este con dos posiciones ON/ON y 9 pines o polos (o como se diga):

Subir
Raúl
#65 por Raúl el 21/02/2009
Se lo comentaré a Weld a ver qué se puede hacer:ok:
---------------------------------

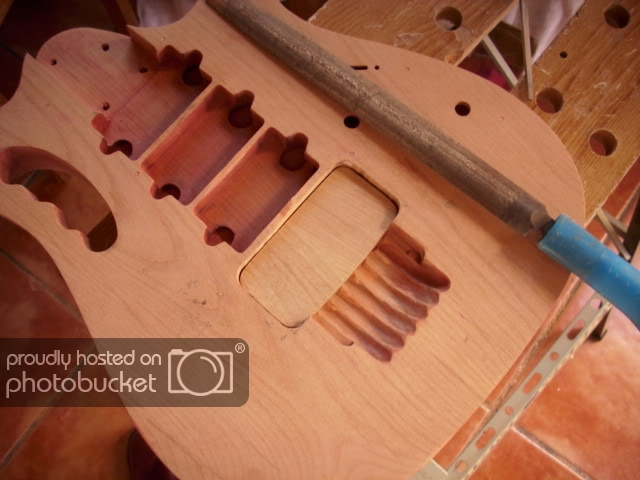

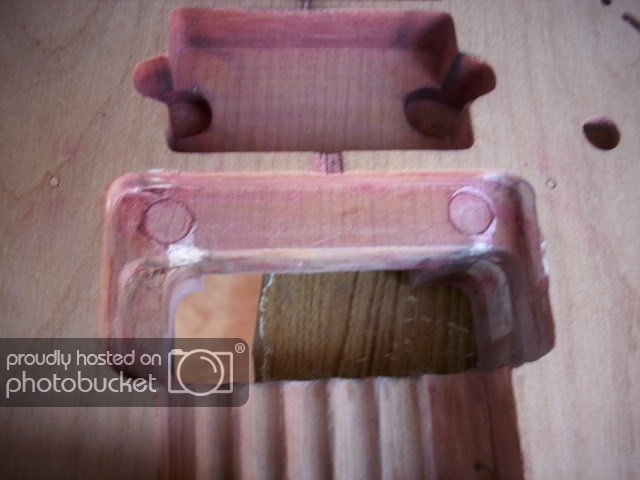

A esto me refería.Los tubillones están bien puestos ,pero Rafa PG u otro de monster guitars, lo que hizo antes de lacar fue dar esta masa blandurria,con la que corremos peligro de que cuando intalemos el FloidRousss.... catacrack!! :suicidio:

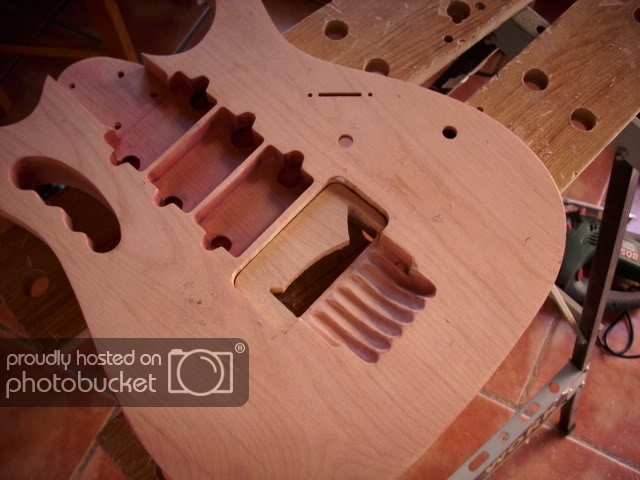

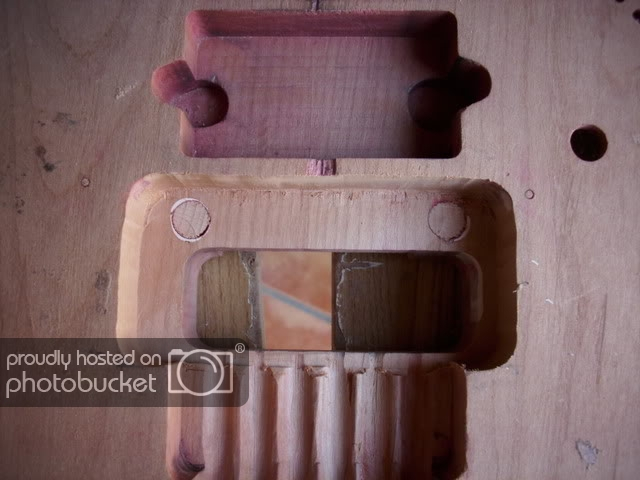

Asín que fresadora que te crió,la he ajustado hasta que desaparezca lo blanco de los bordes,1 cm de profundidad.

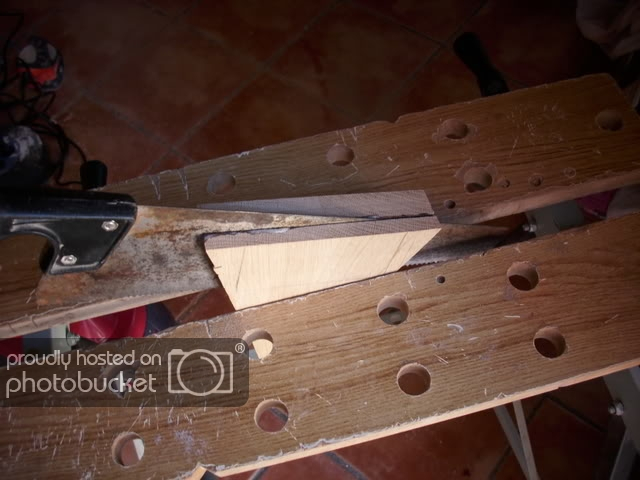

Lo que he decidido hacer es cortar una tablilla de roble que tengo de los mástiles.A serrucho como Dios manda. :D



Y aquí está la pieza ;)

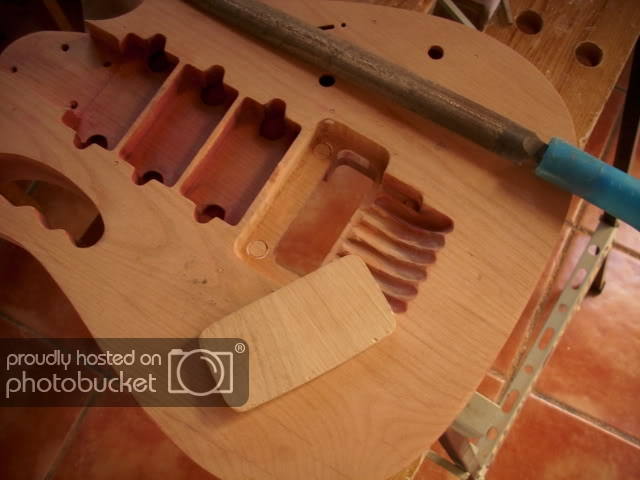

La doy forma y la acoplo en su hueco correspondiente.

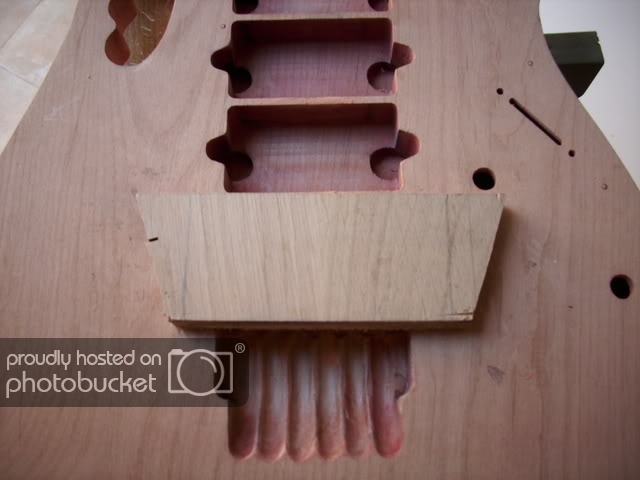

Marcamos lo que nos sobra para cortarlo

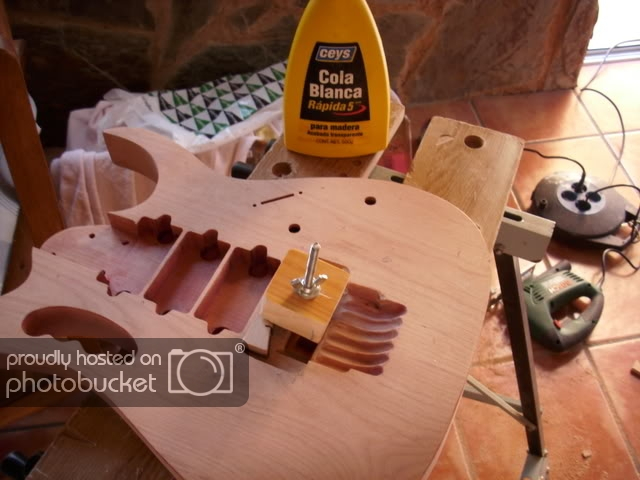

Y lo corto un poco,lo justo para que entre la barra de uno de mis mini gatos


Lo ponemos y a esperar :leyendo:

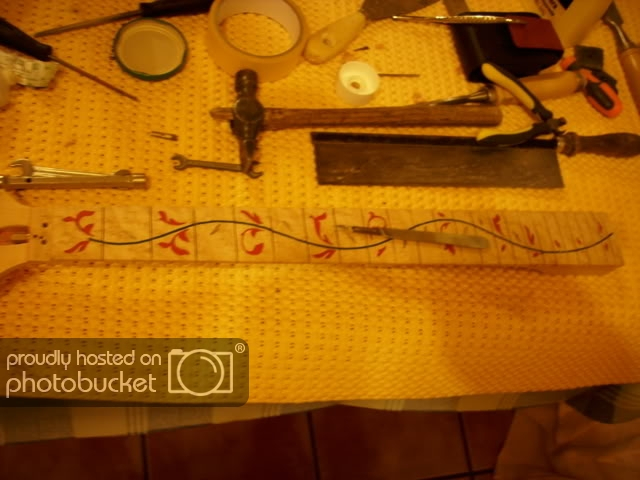

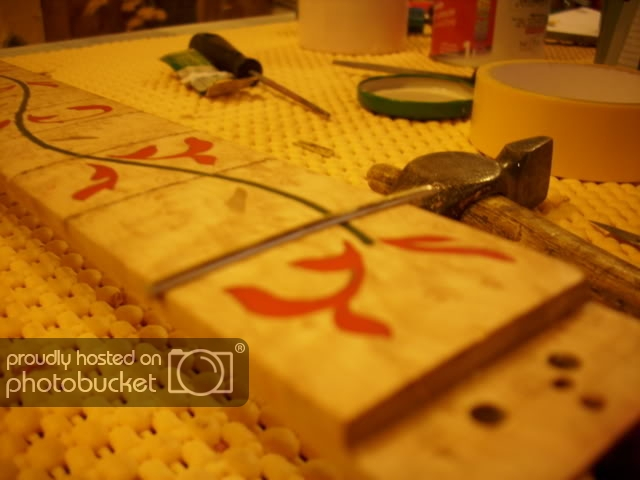

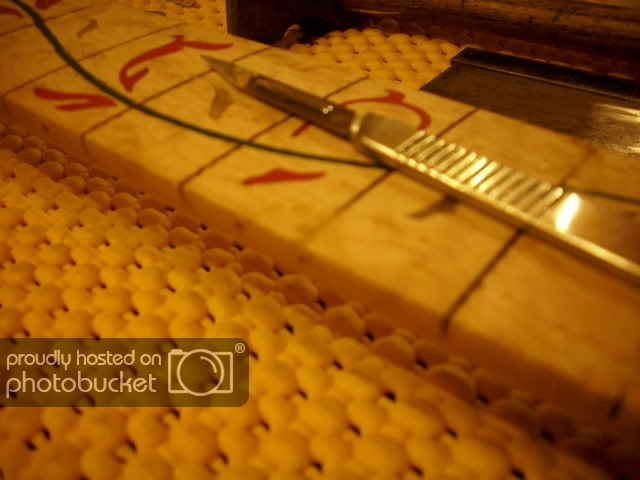

He estado limpiando un poco más el mástil y he limpido los slots para asentar los nuevos trastes,con el bisturí raspándolos un poco,y luego con la sierra.


Y van a encajar perfectamente


He cogido también las pequeñas faltas,mañana más y mejor.



:brindis::saludo:
Subir
kurtito
#66 por kurtito el 21/02/2009
buen trabajo, es un vicio :D
Subir
Raúl
#67 por Raúl el 21/02/2009
Ya queda menos para oirla rugir kurt:saludo:
Subir
elfoscuro
#68 por elfoscuro el 22/02/2009
Sinceramente me impresiona el trabajo que estás haciendo macho, le tendré que echar un vistazo a herramientas y demás que yo tb quiero hacerle unas chapucillas a una samick que tengo por ahi.

Aparte de si una vez me ponga me veo capaz empezar a traer nogal para prepararme una "fender" de los años 80 ;)
Subir
Rubio
#69 por Rubio el 25/02/2009
Oxti catxuli, no había visto el último report, y ya me estaba preguntando que donde te habías metido :)

Yo también voy a buen ritmo, sólo que no tengo fotos :mad:
Subir
Raúl
#70 por Raúl el 26/02/2009
La tengo retrasteada:ok:,y me ha llegado el resto del hardware para ir acomodando,tapas potes etc,lo que pasa que no me dió tiempo a sacar afotos,a ver si esta tarde me pongo otro rato.La tablilla la fresé y quedó perfecta,emplastecí los lionclaw y también bién,lo único es que hay que ir midiendo muchas cosejas:ok:
Subir
hernansrv
#71 por hernansrv el 26/02/2009
parece que esto va quedando, tiene muy muy buena pinta, saludos
Subir
Raúl
#72 por Raúl el 26/02/2009

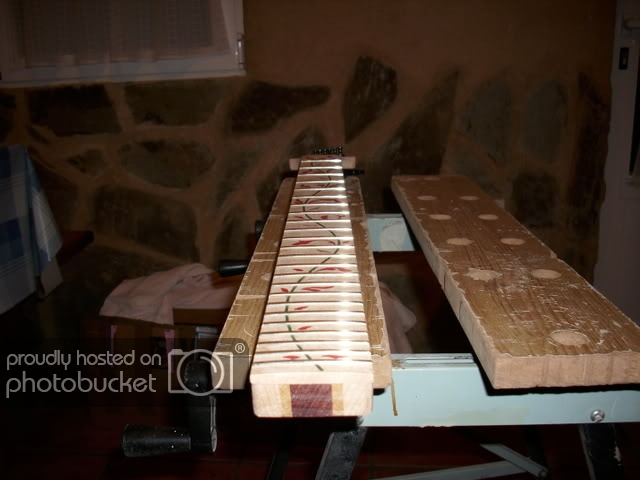

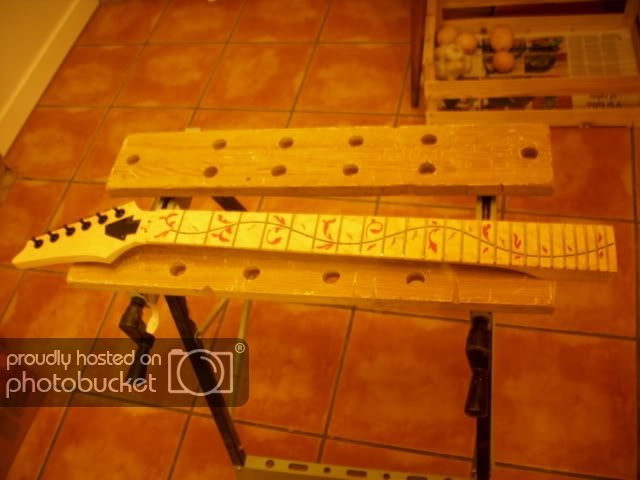

El mástil ya está retrasteado

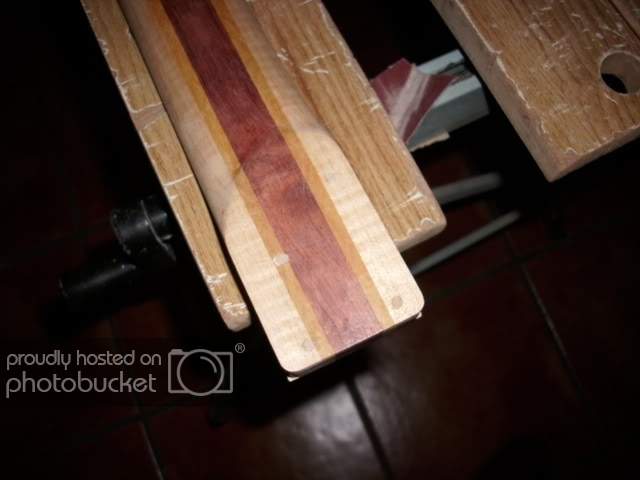

Y por supuesto tuve que rebajar los dos milímetros que me dijo Dani para acortar un poquito la escala que es de 646 mm en esta guitarra.Por consiguiente hay que obturar los agujeros de anclaje con varilla de madera y cola de carpintero

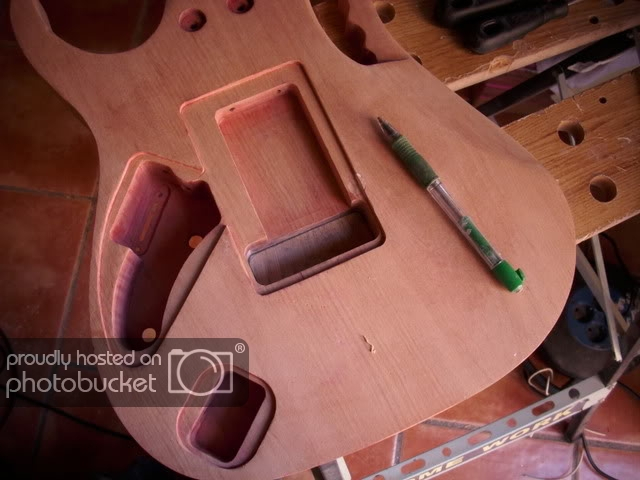

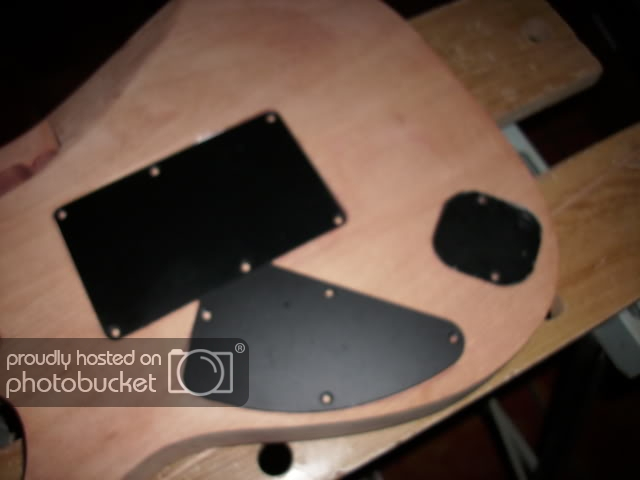

Las tapas hay que ajustarlas un poco al cuerpo porque dos ellas no entran como es debido pero con un poco de paciencia entrarán.:ok:

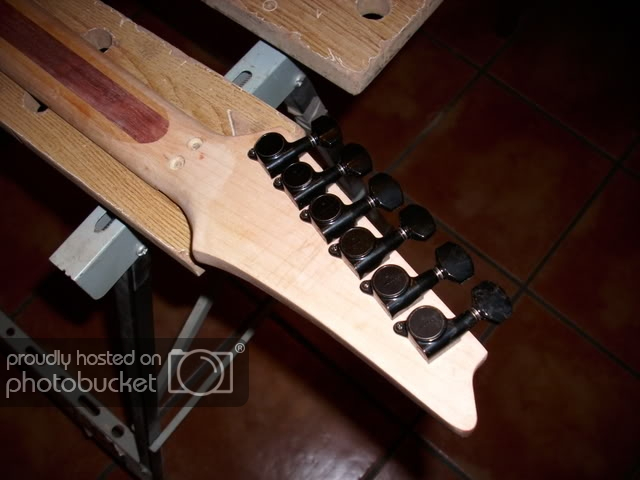

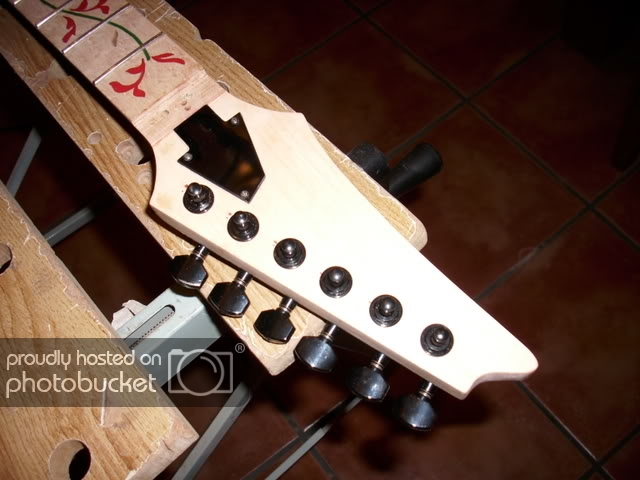

Y por supeusto ya he instalado el cubre alma y el clavijero,con sus tornillos correspondientes,va perfecto :ok:



Esto poco a poco va pareciendo una guitarra:brindis:
