Mi primer Fuzz Face!

neomirc
#13 por neomirc el 16/04/2013
Acabo de montar el mismo circuito, que lo vi en pisotones. Bueno para todos aquellos que quieran un dato extra, en un principio me sonaba con poco "volume" muy bajo y el fuzz iba muy mal, intente llegar a 4,5 en el colector del segundo transistor y lo unico que pude lograr fue 6,6 v. Lo resolvi anexando en seria un trimer de 47k a la resistencia de 390 y funciono. Ahora mi problema es el siguiente, mete mucho ruido de fondo, esta en protoboard (tabla de proyectos) aun el circuito. Es normal?? alguna sugerencia para quitarle ese molestoso ruido?? saludos y espero comentarios.
PD: con una lampaaaarraaa, ahora estoy mirando todas las lamparas de mi casa y lo unico parecido son unas nuevas que compre y no quiero romperlas xD
Subir
OFERTASVer todas
  • Harley Benton ST-20HSS SBK Standard Series
    111 €
    Ver oferta
  • Millenium Rookie E-Drum Set
    179 €
    Ver oferta
  • Squier Sonic Strat LRL Ultravi Set
    255 €
    Ver oferta
Bruno Fagundez
#14 por Bruno Fagundez el 19/04/2013
Hola, primero que nada muchas gracias por la info, nunca hice un pedal y bueno voy a empezar por este que parece sencillo, lo primero los jack cual es el de salida y el de entrada, porque hay uno mono y otro stereo. Otra cosa, no conseguí el transistor que usaste vos, pasa algo si uso otro?
Muchas gracias y saludos! quedo muy bueno!
Subir
Bruno Fagundez
#15 por Bruno Fagundez el 19/04/2013
Este circuito estaria correcto?, como se conectan los jacks y el switch? saludos
[ Imagen no disponible ]
Subir
alexisalex
#16 por alexisalex el 26/05/2013
Saludos amigo, estoy siguiendo tu tutorial para armar un fuzz face pero lo que dudo aun es como se conecta el switch 3pdt, osea a que terminales corresponde cada cable
Subir
FabioUio
#17 por FabioUio el 27/05/2013
Hola!
Disculpen la demora por no responder a sus dudas mucho antes. He pasado alejado del foro durante un tiempo por varias ocupaciones y no vi hasta hace poco sus preguntas. Pero ya regresé. Espero aún poder ayudarlos.

neomirc: Seguramente el problema de ruido que experimenta tu circuito se debe a la conexión a masa o tierra. Yo tenía problemas similares. Cuando tengas el circuito listo, ubícalo en la caja metálica y haz una conexión de masa a la caja.

Bruno: Guíate por el circuito que esta en el hilo si quieres hacer esta version particular. Te dejo una lista de transistores sustitutos que puedes utilizar. Esta info, tambien la encotre en la red:

Reemplazos para el AC128 en germanio:

American JEDEC numbers

PNP: 2N404, 2N404A, 2N508, 2N527, 2N1305
NPN: 2N388, 2N1306, 2N1308, 2N1309, 2N1373

American "Replacement" Types

NTE (or ECG) 101, 102, 158

Japanese

PNP: 2SA ó 2SB 22, 54, 75, 77, 172, 175, 178, 187, 201, 303, 324, 370, 405, 439, 516

European

PNP: OC44, OC71, OC75, OC77, OC81, AC122, AC128, AC151, NKT275
NPN: AC127

alexisalex y Bruno: Voy hacer un par de dibujos para que puedan entender mejor la conexion del switch y los jacks. Cuando los tenga los subo.

En contacto.
Suerte!
Subir
FabioUio
#18 por FabioUio el 27/05/2013

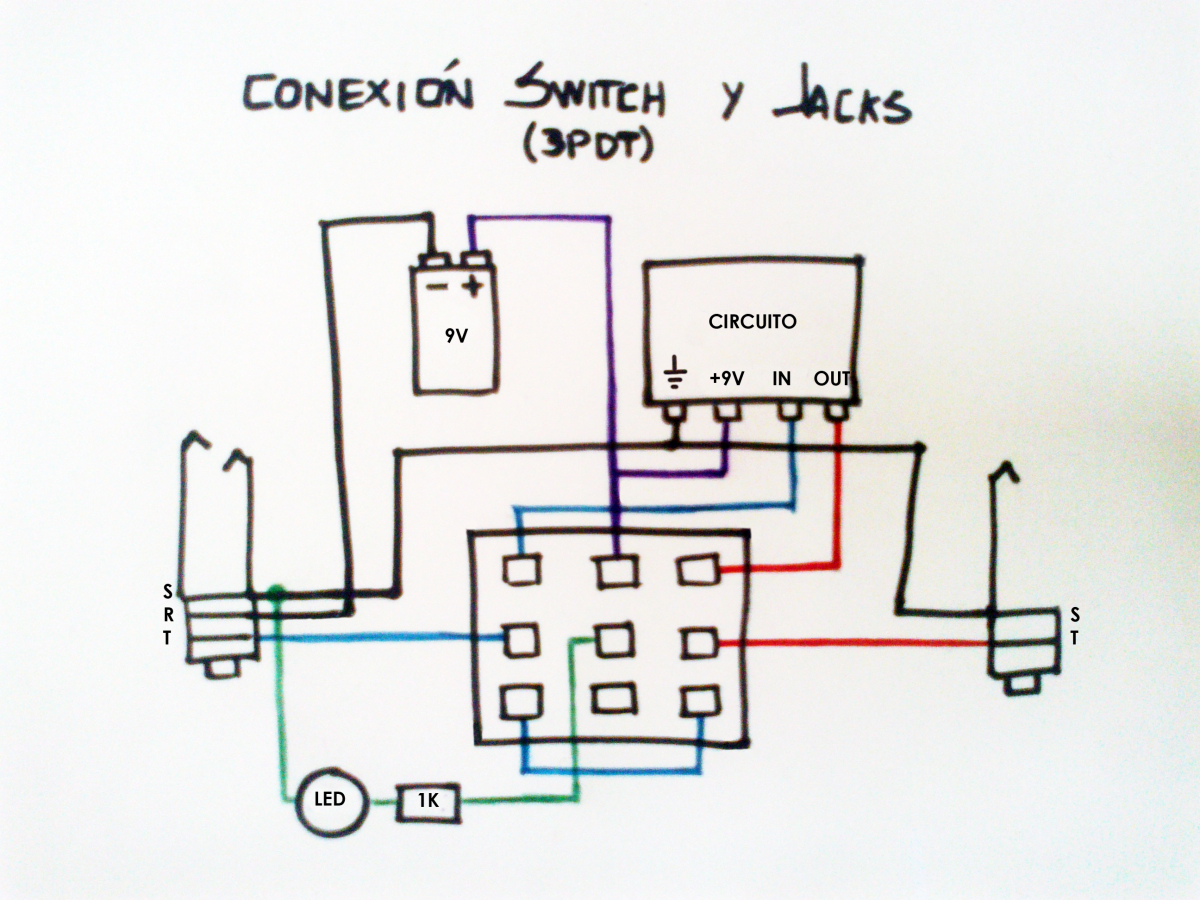

Como prometí, aquí esta un dibujo de las conexiones del switch 3PDT y de los jacks.

[url][/url]7c30250cda741050d514355351310-1609360.jpg

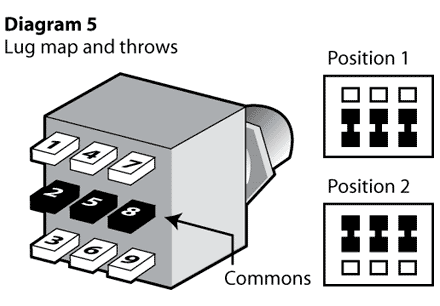

El switch 3PDT, tiene dos posiciones y funciona asi:

[url][/url]a2af4a147b9c90cceb029685f30de-1609360.gif

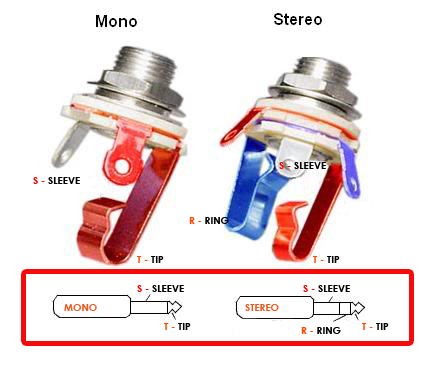

Por si no lo saben, los Jacks Stereo (TRS) y Mono (TS) tienen la siguiente configuración:
