Primer pedal DIY sin tener ni idea

Buenas a todos!

Levo varios dias viendo gente que tiene pedales con la cara de los personajes de M&M y resulta que son customs haciendo la gracia del "Fuzz face"



Siempre he querido hacerme mi propio pedal, la cuestion es que ya tengo un Big Muff PI y no se si hacer otro Fuzz, mover el circuito del Big Muff a la lata o hacerme otro pedal que no tenga (Delay por ejemplo o un Chorus).

Contar también que tengo nulo conocimiento de electrónica, he visto que hay 1000 packs de pedales caseros en aliexpress (https://es.aliexpress.com/item/1005007858739161.html?spm=a2g0o.productlist.main.9.7b08aYn9aYn9JD&algo_pvid=40d963e3-1808-43af-9d44-5692a88640a7&algo_exp_id=40d963e3-1808-43af-9d44-5692a88640a7-8&pdp_ext_f=%7B%22order%22%3A%2222%22%2C%22eval%22%3A%221%22%7D&pdp_npi=4%40dis%21EUR%2130.05%2121.44%21%21%21223.25%21159.27%21%40210391a017401410499741752e8896%2112000042566047393%21sea%21ES%210%21ABX&curPageLogUid=1q5nY0gj0hcb&utparam-url=scene%3Asearch%7Cquery_from%3A)

Mi pregunta seria (empezando si sin tener ni idea me recomendáis intentarlo o será perder el dinero al joder algo) si sabéis de algún pack que las instrucciones sean claras para gente torpe y sin idea o si alguien del foro ya se ha montado uno me pudiera ayudar.

Muchísimas gracias a todos!!

No suele haber problemas con las instrucciones en pedales. Si yo he montado un clon de un Deep Blue Delay y un cabezal chiquitin a valvulas, creo que cualquiera puede....

Si requiere buena vista de cerca. Ojo con el daltonismo que aun sin tener a veces se pasa putas identificando resistencias.
Pero lo principal, ¿te manejas con el estaño y soldador? Si asi es, sin miedo. Con un soldador de 25-30 watts deberia bastar. Mejor 30 o un pelin más. Con uno de 60 o eres muy fino o puedes recocer algo.

Hollownota escribió:

Si requiere buena vista de cerca. Ojo con el daltonismo que aun sin tener a veces se pasa putas identificando resistencias.
Pero lo principal, ¿te manejas con el estaño y soldador? Si asi es, sin miedo.

A dia de hoy sigo viendo bastante bien jaja, sobre el tema de estaño y soldador si que lo use bastante en el instituto y no era nada del otro mundo.

Si mi mayor miedo es que envien las instrucciones en blanco y negro como he visto en algunos videos.

#1

Si te pica el gusanillo DIY ya tardas en empezar. Los peladles son ideales para ello. Ahora si te enganchas al tema, no queremos responsabilidades 😜

Los pedales de Aliexpress puede que te lleguen sin instrucciones claras. Te dejo el enlace a una tienda europea donde tienes gran variedad de kits de pedales, ideales para empezar, buenos componentes y con instrucciones claras.

https://www.musikding.de/guitar-effect-kits

El Sheriff escribió:

Los pedales de Aliexpress puede que te lleguen sin instrucciones caras.

Si, ojito con eso. En Musiking 0 problemas con la documentacion, corroboro.

#4 Pues oye que bien estan los packs ahi!

No conocia esa web, me la apunto sin pensarlo dos veces!

He visto el de "The Angel - Chorus Kit" y posiblemente caiga ese por que ya que me hago uno casero quiero que sea uno que use casi siempre. los knobs pillare unos en la misma web de 6,3 (Vintageknob white 21mm) que he visto que no viene incluidos y otro led para el otro ojo (que ya veré si sabré ponerlo)

El tema con el que sí me tocara pelear es si al hacerlo en la lata de M&M al primer pisotón la hundo o al ser tan alta y tan fina meta ruido.

Muchisimas gracias de verdad por el aporte!

Hola de nuevo!

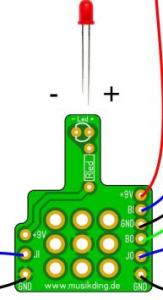

Queria preguntar algo, ¿en la placa en la parde del led se podrian conectar 2 leds? ,¿o solo podria uno?

Mil gracias!!

#6 Ademas, las instrucciones de montaje estan ahí y puedes consultarlas sin necesidad de comprar, asi que puedes hacerte a la idea de como sera el proceso.

Por si no lo habias visto, En donde esta la descripcion... hay varias pestañas... una de ellas "build documents".
Hay kits mejor documentados y peores... el que has puesto tiene pinta de estar bien documentado.

Saludos

#8 En este la documentacion es esta pero pone que esta :

https://www.musikding.de/docs/basics/installationguideV001_en.pdf

Pone que esta en progreso aun jaja, lo que me esta tambien generando dua es si quiero poner los knobs como en la foto en los cantos de las cajas no se si puedo tirar cable para ponerlos donde quiera o tienen que estar enganchados en la placa si o si.

Este chivo subio un video del montaje hace 8 años:

#7

Si pones dos leds en paralelo como indicas ahí, y no usas resistencias por separado para cada LED, podrían experimentar una distribución desigual de corriente, lo que va a reducir la fiabilidad de ambos.

Hugo Jimenez escribió:

puedo tirar cable para ponerlos donde quiera o tienen que estar enganchados en la placa si o si.

Puedes tirar cable. Pero recuerda que cuanto más cable, más probabilidad de ruidos potenciales.

#10

El Sheriff escribió:

Puedes tirar cable. Pero recuerda que cuanto más cable, más probabilidad de ruidos potenciales.

uff que negro se me esta volviendo todo 😥😥

A ver si consigo a algun electricista o algo que me pueda echar un cable en persona por que veo que la lio al final 😂

#11

Que va! Que es de lo más sencillo!  Tu tira! 🤣
