Montaje pedal Mesa/Boogie Dual Rectifier (muy económico).

vedaabierta
#709 por vedaabierta el 25/06/2018
Bueno,pues solucionado desde el ordenador si que me deja,ya estan pedidos el dr boogei y el delay,cuando me llegen te mando un par de cada que te lo has ganado macho.

Por ciero si tienes el BOM del delay o el enlace al post...
Subir
OFERTASVer todas
  • Squier Sonic Strat LRL Ultravi Set
    255 €
    Ver oferta
  • PRS SE CE 24 BR
    622 €
    Ver oferta
  • Harley Benton DNAfx GiT
    139 €
    Ver oferta
Lespaulhc
#710 por Lespaulhc el 25/06/2018
#709 [url][/url]
http://sfxguitareffects.blogspot.com/2012/02/building-clone-of-deep-blue-delay.html?m=1
Aparte lee mi hilo del delay aqui y veras todo mejor busco el hilo te lo envio
Subir
Lespaulhc
#711 por Lespaulhc el 25/06/2018
https://www.guitarristas.info/foros/delay-clone-mad-professor/297887

Leer bien el hilo que la pcb tiene un pot mas de volumen y la r19 que se ve en la placa de topos no existe es fallo del autor.si a mi con la placa a topos
Al poner en marcha el delay no me iva los efectos tenia que enchufar varias veces el jck 9v y lo solucione
Poniendo el pin 4 del ic 16 pins a masa osea puente con pin 3.en la pcb que pedireis no esta puesto a masa .al igual no hace falta.y el pot de volumen era opcional.yo lo puse y se nota.como digo leer el hilo.
Subir
vedaabierta
#712 por vedaabierta el 25/06/2018
Muchas gracias,vais a ser mi ruina jaja.
Subir
Lespaulhc
#713 por Lespaulhc el 25/06/2018
#712 el finde te paso el bom del delay creo que lo tengo en el pc enviame tu email por privado y te lo envio
Subir
Lespaulhc
#714 por Lespaulhc el 18/07/2018

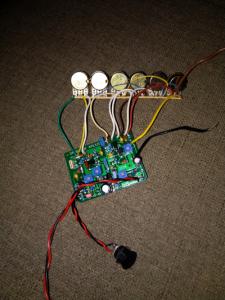

Bueno pues ya me llegaron las pcbs del Delay y el dr booguie la del Delay el esquema lo hice y al marcar los vcc a 9v y a vcc 5v el software los unio las pistas por defecto.y también una pista no la llegue a unir del regulador a 5v tiene solucion cortando pistas y puentes etc pero me llevara tiempo .Pido mil disculpas por no haber revisado antes de hacer el pcb y en concreto a vedaabierta que hizo un pedido.en cuanto al delay .el Dr booguie como lo hice en modo pcb sin esquema osea en esquema pcb pues si funciona ya que es una calca de la pcb gaussmarkov y los componentes llamados c1 r1 etc los mismos yo monte hoy el primero y funciona la unica modificaciones que hice es un cap 220nf puse 1uf y 2n2 puse 3n3 y los 220pf puse 470pf.el dr booguie de la foto lleva los cables muy largos hay que cortarlos mas y apantallados.aparte ira en una caja doble aluminio junto al delay y un booster vy zevex osea tipo pedalera
Archivos adjuntos ( para descargar)
Subir
Tonyguitar
#715 por Tonyguitar el 18/07/2018
el dr booguie, la mejor distorison para heavy que he probado nunca.
Subir
1
Lespaulhc
#716 por Lespaulhc el 18/07/2018
Y yo
Subir
1
Lespaulhc
#717 por Lespaulhc el 18/07/2018
Bueno ya probe el dr boogie con la pcb que diseñe de gaussmarkov . Funciona...si quereis descargar el zip gerber ya podeis...lo unico que como no tenia los componentes exactos pues opte por poner otros mas que nada para ver si funcionaba la dist9r suena como un tubescreamer...creo que los j201 de Aliexpress son los culpables ...pero ya lo mirare con mas tiempo
Ademas la r1 de 1M..puse 820k...la r3 de 2M2 puse 2M7
Los 220pf ...puse 470pf..el 2n2...puse 3n3...claro que con tanta Mod... normal que no zumbe como debe.entrar en easyeda web y luego en jlcpcb hay arrastrar el zip gerber sin descomprimir y ya os saldra el pcb .
Archivos adjuntos ( para descargar)
Gerber_DOCTOR BOOBGIE_20180624040749.zip
Subir
Tonyguitar
#718 por Tonyguitar el 18/07/2018
Lespaulhc escribió:
Ademas la r1 de 1M..puse 820k...la r3 de 2M2 puse 2M7
Los 220pf ...puse 470pf..el 2n2...puse 3n3...
esos valores no te van afectar en nada, si no suena como debe puede ser algun error del circuito o los supuestos j201.

Yo siempre tengo mmbfj201 de reserva y compre kit value de condensadores y resistencias, cada año en dsmz pido para ir reponiendo y no quedarme sin stoock.
Subir
Lespaulhc
#719 por Lespaulhc el 18/07/2018
Son los j201
Subir
Lespaulhc
#720 por Lespaulhc el 19/07/2018

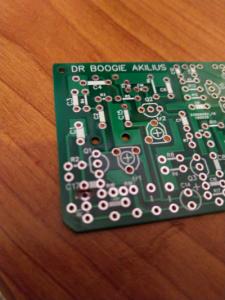

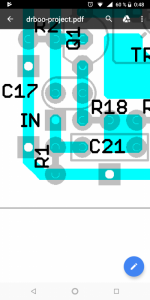

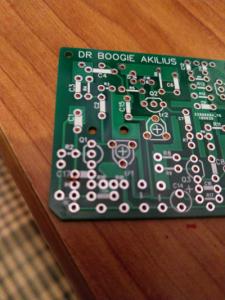

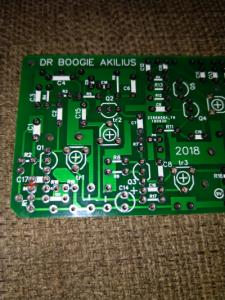

Vale comprobado es la pcb que el in esta unido al C17 hay que cortar la pista con un cutex
Archivos adjuntos ( para descargar)
