Montaje pedal Mesa/Boogie Dual Rectifier (muy económico).

Tonyguitar
#589 por Tonyguitar el 27/01/2018
coge un tester y revisa que todas las masas esten conectadas unas con otras, yo me acuerdo que habia uno que tenia un fallo y no estaban los negativos unidos entre si, un seguidor de audio te podria ayudar a ver en que parte del circuito se te pierde la señal, pinchando a la entrada de las patillas de las valvulas de la reja y a las salidas anodos creo, eso si, tiene que ser un seguidor de tension con un condensador en serie para no dejar pasar la corriente continua de alta tension.
Subir
OFERTAS Ver todas
  • -17%
    PRS SE CE 24 BR
    622 €
    Ver oferta
  • -7%
    BOSS RE-202 Space Echo
    319 €
    Ver oferta
  • Harley Benton HB-20R
    79 €
    Ver oferta
Lespaulhc
#590 por Lespaulhc el 03/02/2018

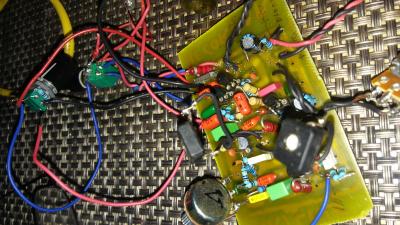

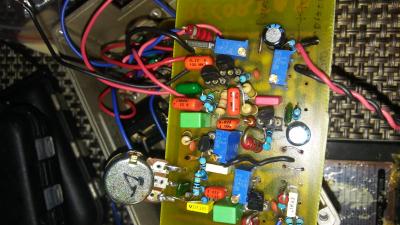

Bueno como deje a un lado de momento el previo valvular mesa 3 rusas me hice uno a transistores ya que fue mi pedal preferido acabo de terminarlo en su 1er prueba .lo curioso es que me salio a la 1era jeje.le cambie r9 3k9 por 40k para los ruidos.el pot de 2k5 le puse un 5k y pin 1y3 una resistencia de 4k7.el de 25k le puse 50k de un metalzone y una resistencia de 47k paralelo pin 1 y 3 tambien.el bass y vol de 100k aproveche. Un pot tb del mzone doble de 100k .ahora me queda cambiar los trimers por resistencias fijas y apantallar y el 3pdt y led..
Archivos adjuntos ( para descargar)
Subir
Lespaulhc
#591 por Lespaulhc el 03/02/2018
A destacar que como. Me faltaba un trimer para configurar los voltajes tipicos de 4.5v en los j201(yo lo hago a oido)pues puse un pot 100k.en el trimer 3 (el de mas abajo de la pcb)decir que ese pot hace como un gain.y como volumen a cero si se deja.si lo mueves hace sonido rockero y a tope el tipo del mesa.al igual lo dejo como 2*Gain.ah el pot se pone como un trimer .pin 1 y 2 unidos .
Subir
Tonyguitar
#592 por Tonyguitar el 03/02/2018
¿que pedal es ese??
Subir
Lespaulhc
#593 por Lespaulhc el 04/02/2018
El del post el dr booguie mesa.
Esquema gaussmarkov.con trimer de 50k al final.
Subir
Lespaulhc
#594 por Lespaulhc el 04/02/2018

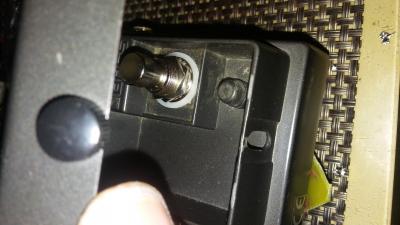

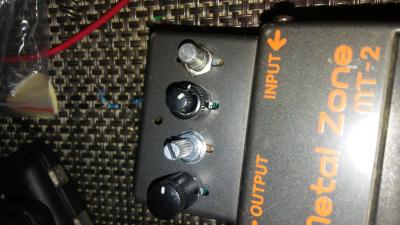

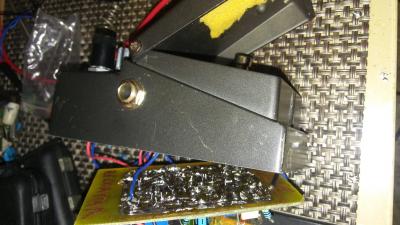

Haber si soy capaz de meterlo en una caja boss del metalzone jajaja.
Archivos adjuntos ( para descargar)
Subir
Tonyguitar
#595 por Tonyguitar el 04/02/2018
¿has roto un metalzone para aprovechar una caja tio??
Subir
Lespaulhc
#596 por Lespaulhc el 04/02/2018
No el metalzone no iva tio jeje.

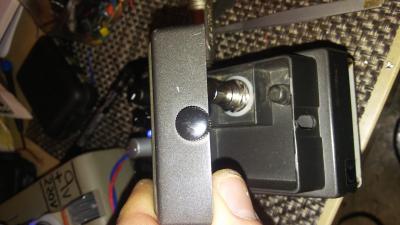

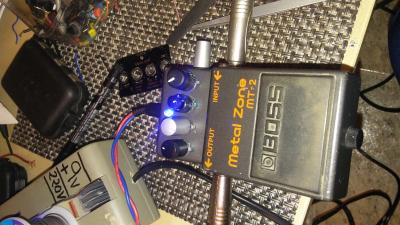

Ahora es un dr boodguie.mira
Archivos adjuntos ( para descargar)
Subir
Tonyguitar
#597 por Tonyguitar el 04/02/2018

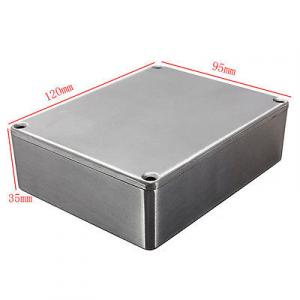

¿has metido un dr booguie en la caja de un metalzone? AJAJAJAJA eres un crak tio, joder, eso tiene merito que te cagas, yo no me veo capaz de hacer algo asi, yo los meto en estas cajas.

Yo he tenido dos o tres metalzones y al ultimo que tuve en el 2008 le hice alguna mod, pero ahora si tuviese uno probaria hacerlas todas, me a mi que un metalzone bien modificado con las del keeley ese tiene que sonar que te cagas.
Archivos adjuntos ( para descargar)
Subir
Lespaulhc
#598 por Lespaulhc el 04/02/2018
Si ya vendi uno a un colega con la mod y led azul.me quedo de fabula .me ha costado todo el domingo el dr booguie y parte del sabado.Pero al final funciona guai.super afinado el sonido.un poco ruido a masa en gain pero usando los cascos supongo que no se apreciara con 100w a saco.
Subir
Tonyguitar
#599 por Tonyguitar el 04/02/2018
Cable apantallado!! En el pote de gain, el input y el 3dtp
Eres un genio, meter eso en algo tan chico.
Me gusta mas el dr booguie que el previo ruso del rectifier.
Subir
Lespaulhc
#600 por Lespaulhc el 04/02/2018

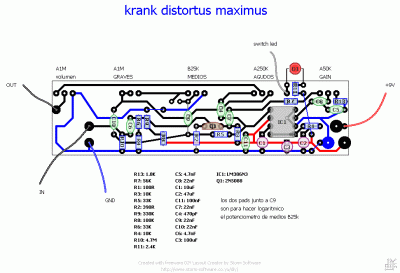

Si es mi pedal preferido .tambien al igual me monto el Krank distortus maximus.tambien suena bien.
Archivos adjuntos ( para descargar)
Subir
