Desde que terminé el dr booguie no he tenido mucho tiempo de trastear con él. Ya hace unas semanas comenté que los potes de tono me hacían cosas raras, pero al final conseguía sacarle un sonido cojonudo.

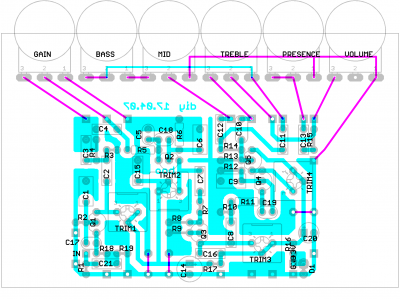

Bien, hoy trasteando con él e intentando averiguar porque narices el pote de medios y agudos no se comportaban como tal, me he dado cuenta de una cosa muy curiosa. Primero de todo decir que el esquema que he seguido es el de gaussmarkov que adjunto al final.
A lo que iba, si giro el pote de (supuestamente) medios, me controla los agudos y si giro el pote de (supuestamente) agudos, me controla los medios pero en sentido contrario, es decir, girando a la izquierda me aumenta los medios y girando a la derecha me los disminuye.
Antes de que digáis nada, he revisado y requeterevisado el esquema en busca de algún fallo, pero he cableado los potes tal y como pone en el esquema.
¿Alguien que lo haya montado recientemente podría indicarme si le pasa lo mismo? Que haya seguido el mismo esquema claro.
Saludos.
Archivos adjuntos (
loguéate para descargar)
Tas equivocado seguro he montado unos 20 gaussmarkov y sin problema
Asegurate bien.
Yo de este he montado varios y funciona genial.
Un error de pedal, es como buscar averías, tienes que descartar y buscar en esa etapa.
Si el problema es el tonestack, no lo buscas en la primera etapa
Las modificaciones que hice en el pedal relativas al tonestack fueron la de cambiar el C11 de 220nF a 1uF y el pote de graves de 100k a 500k. No hice sin embargo la de reducir el valor de C10 ni aumentar el valor de C13. ¿Podrían venir por ahí los tiros? Para mi lo más extraño es que los potes de agudos y medios tengan intercambiada su función. Eso me tiene descolocado.
Revisa bien el tonestack, podrías poner zócalos para sacar y meter los condensadores del tonestack, hay algo en esa zona que no está bien.
Asegurate que el pin2(medio) del mid
Esta con c12 y no con c10..algo por ahi te has equivocado seguro.
Este lunes empiezo a montar el pedal ya para terminarlo con el footswitch. A ver si os puedo enseñar algo pronto...
Una pregunta, me gustaria entender en profundidad este tipo de esquemas. Hay alguna web donde los traten en profundidas o recomendais algun libro?
Mirate el circuito de un transistor en modo emisor común por ejemplo, a fin de cuentas son 5 o 6 etapas de estas, creo.
Buenas ya he puesto en marcha el pedal fuera de la cajita de metal para probarlo. Va todo bien, el switch funciona pero me suena muy agudo...tendre que ver donde meterle mano.
