Montaje pedal Mesa/Boogie Dual Rectifier (muy económico).

#1070
Tengo entendido que el tonestak se escaló por que la impedancia que se genera con los valores originales es demasiado alta para un pedal de guitarra que está pensado para entrar al input de un amplificador. Los pedales suelen tener una impedancia de salida bastante más baja que la del tonestak de un amplificador

Pues he estado ajustándolo a oído los trimmers.. y me ha quedado asi el tema de los transistores:
Q1: 4,53V
Q2: 2,75V
Q3: 5,15V
Q4: 1V
Q5: 6.32V
Adjunto un audio para que podáis escuchar. ¿Creéis que podría ajustarlos un poco más y conseguir mejor sonido?

Si quieres un sonido afilado, a la salida del drenador del primer jfet y la entrada de gate del segundo jfet, habia un cap de 22n creo que se podia,cambiar por 2n2 y se hacia mas afilado, brillante y con armonicos la distorsion, mas heavy metal rollo sonido tipico pastillas dimarzio evolution, yo al mio se lo hice.


El 22nf es mas grave la saturacion, menos afilada, ahi un shwith de cambio iria genial, con cable apantallado claro.

#1082
ni puto caso a los valores que dije antes... estaba midiendo mal....
Q1,Q2,Q4 aprox 4,5V
Q3 6,62V (lo minimo que deja)
Q5 aprox 8v

Suena de la hostia el pedal eh pufffff...... y encima super silencioso.... que guapo

#1083
En principio lo he dejado con los valores originales, me gusta como suena. Lo que si he hecho es la modificación que comenté unos días atrás de ponerle el sw para pasar de vintage a modern. Parece que como comentaba funciona perfecto. Baja un poco la ganancia y suena guay.

Eso suena de muerte🤘🏻 como lo has conectado?

#1085
para probar lo estoy conectando directo a la interfaz y en el Pro Tools, al plugin del Torpedo Captor para simular la etapa de potencia y la pantalla. No es que suene muy allá, pero para probar me vale. La idea es usarlo con el cabezal de un jcm2000 dsl100 pero ahora mismo no estoy donde lo tengo

Pues el sonido es brutal! Yo tengo el sonido dual rectifier metido en mi cabeza y si no dices que es un pedal a transistores DIY y un emulador de pantalla vts me creo que lo es😳.
Como prueba toca algún riff y lo paneas a un lado y vuelve a tocar el mismo riff pero con otro tipo de pantalla y lo paneas al otro,le añades un delay muy muy sutil y verás el resultado por ejemplo:
Pantalla mesa izquierda y pantalla marshall a la derecha.

Me pasa un poco igual.... Estoy flipando....
Cuando haga la prueba en el ampli real os paso un audio, pero de momento ya con esta prueba me doy con un canto en los dientes....jajaja
He probado a poner un ts808 por delante y apuf..... Vaya caña! 🤘

Gracias por compartir y ayudar!!!

Hace unos años se habló en el hilo de alimentar el pedal a 18v. ¿Alguien que lo haya probado y pueda comentar su experiencia?

Suena de pm. ¿Que modificaciones le has hecho de las propuestas?

Saludos.

Hola Quino!

De las comentadas por aquí solo el cambio de la resistencia R9 de 3,9K a 39K, el resto los valores por defecto.

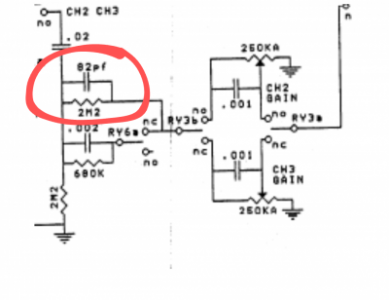

Salvo que por mi cuenta, puse en C3 y R4 82pf y 2.2Mohm y luego con un switch en paralelo 2.2nF y 680kohm, para simular el switch de vintage/modern del cabezal, tal como se puede ver en el schematic del preamp. De todos modos no creo que esto cambie mucho el sonido respecto a poner C3=2.2nF y R4=680k, solo el tener más versatilidad.

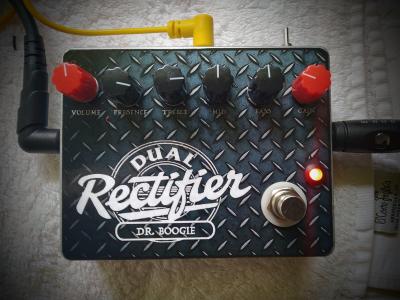

Pues doy por finiquitado el pedal. Una pasada como suena!!! 🤘🤘🤘
